Titel: Messdatenfiltern
|
 |
Hallo,
momentan brüte ich vor einem Problem, dessen Lösung mich gelinde gesagt überfordert. Mit standartisiertem Vorgehen durch einen Butterworthfiltertiefpassfilter lies sich leider kein Pokal gewinnen.

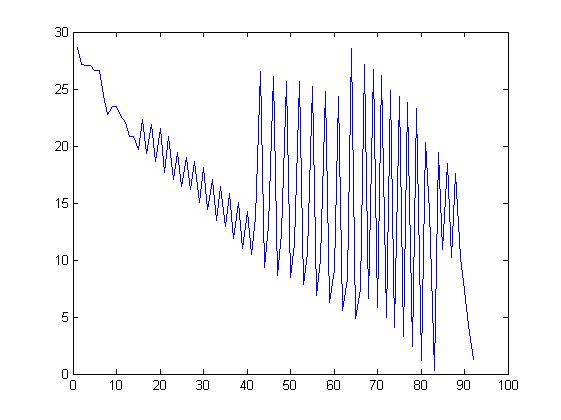

Mir liegen aus einem Fahrversuch Daten vor, die nicht über eine konstante Messfrequenz erfasst worden sind sondern auf CAN-Bus-typische Art.
Nun liegt es nahe, diese zu filtern um aus dem sägezahnartigen Verlauf eine glattere Kurve zu erzeugen.
Vielen dank schonmal für etwaige Vorschläge!
| Beschreibung: |
|
Download |
| Dateiname: |
messdaten.jpg |
| Dateigröße: |
28.75 KB |
| Heruntergeladen: |
547 mal |
|
|
|
|
|
|
| eduard |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.01.2010, 16:45
Titel:
|
|
Was sind das überhaupt für Messdaten, wenn es Fahrdynamik-Daten sein sollen, dann sehen die mir sehr unplausibel aus.
Du musst dich zuerst fragen was du überhaupt filtern willst, denn um diesen Verlauf schön "glatt" zu bekommen, haut's dir einiges an Informationen raus.
Oder eben nicht ganz so glatt und die komischen Sprünge bleiben erhalten.
Möglichkeit zur simplen Filterung wären zum Beispiel zwei PT1-Glieder hintereinander, mit der Zeitkonstanten kannst du die Filterungsstärke einstellen.
|
|
|
|
| Crankshaft |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 14
|
|
|
|
Anmeldedatum: 16.09.09
|
|
|
|
Wohnort: Braunschweig
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.01.2010, 19:07
Titel:
|
|
|
Wenn man durch die zacken hindurch blickt sieht das mit der Realität übereinstimmend aus. Es handelt sich hier bei um Abstandsdaten, die mit Hilfe einer Stereokamera erfasst und berechnet wurden.
|
|
|
|
| Crankshaft |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 14
|
|
|
|
Anmeldedatum: 16.09.09
|
|
|
|
Wohnort: Braunschweig
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 10.01.2010, 14:37
Titel:
|
|
|
mit hindurchblicken meine ich immer die untere Enden der Zacken. Es handelte sich hierbei um ein Manöver, bei dem die Probanden auf ein Hindernis zufuhren und in eigenem Ermessen so spät und schnell wie möglich ausweichen sollten.
|
|
|
|
|
|
|
