Messsignal - Zeit-Abstand vom Anstiegspunkt bis zum Maximum

et-cop

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 20.08.15

	Wohnort: ---

	Version: R2013a

Verfasst am: 20.08.2015, 12:39 Titel: Messsignal - Zeit-Abstand vom Anstiegspunkt bis zum Maximum

Hallo Liebe Community,

ich schreibe gerade an meiner Bachelorarbeit und habe folgendes Problem:

Ich habe ein Messsignal, aus welchem ich mehrere Zeitabstände herauslesen muss.
Und zwar muss ich die Zeit bestimmen von dem Punkt aus, an dem meine Messreihe beginnt zu steigen bis zum Maximum (siehe Abb. roter Verlauf).

Und in dieser Messreihe habe ich 22 Lastzyklen, in denen dieser Zeitabstand herausgefiltert bzw. ermittelt werden muss.

Mir fällt leider nicht viel ein, was man hierfür machen kann, mit findpeaks() kam ich auch nicht weiter, da ich unzählige Maxima habe.
Zudem wüsste ich auch nicht, wie ich den Punkt ermitteln soll, an dem die Kurve je Zyklus beginnt zu steigen.

Code:

MessreiheA.data;
MessreiheA.time;
MessreiheA = timeseries(MessreiheA.data, MessreiheA.time);

m_r = % Matrix mit Spalte1: Anfangspunkt, Spalte2: Endpunkt (Maximalstelle)
t_r = % Array mit Zeitabständen

Funktion ohne Link?

Meine Idee wäre es, eine Matrix zu ermitteln, die jeweils den Anfangspunkt und den Endpunkt enthält, so könnte ich dann ggf. den Zeitabstand berechnen, es sei denn es gibt eine bessere Methode dies zu tun.

Ich wäre Euch für Eure Hilfe sehr dankbar.

Grüße et-cop

MessreiheA.mat

Beschreibung:

MessreiheA

Download

Dateiname:

MessreiheA.mat

Dateigröße:

13.48 MB

Heruntergeladen:

391 mal

gezoomt_drehmoment rot_ temp blau - edit.PNG

Beschreibung:

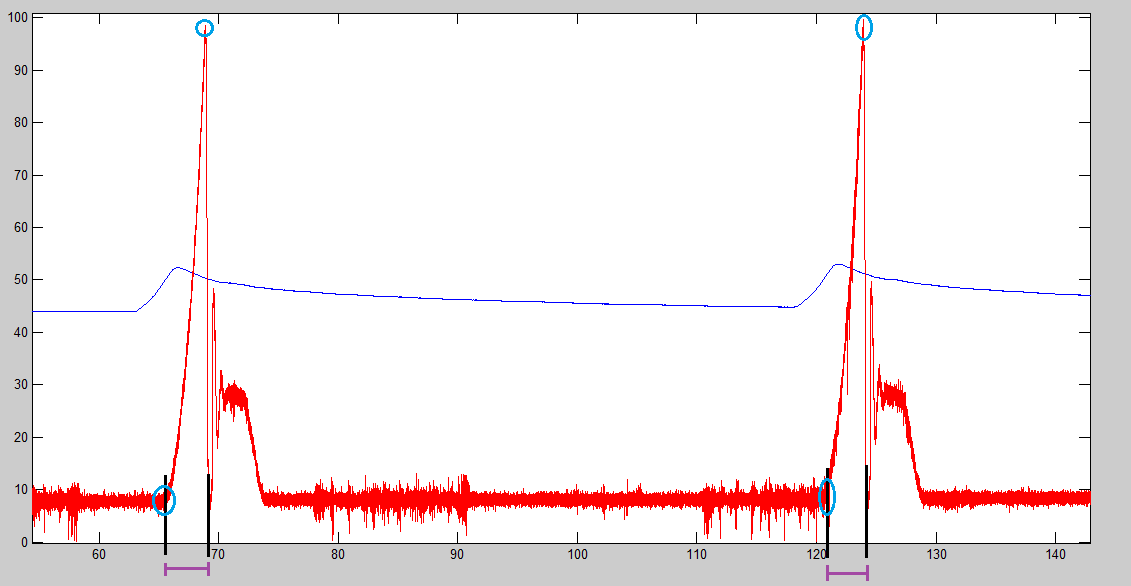

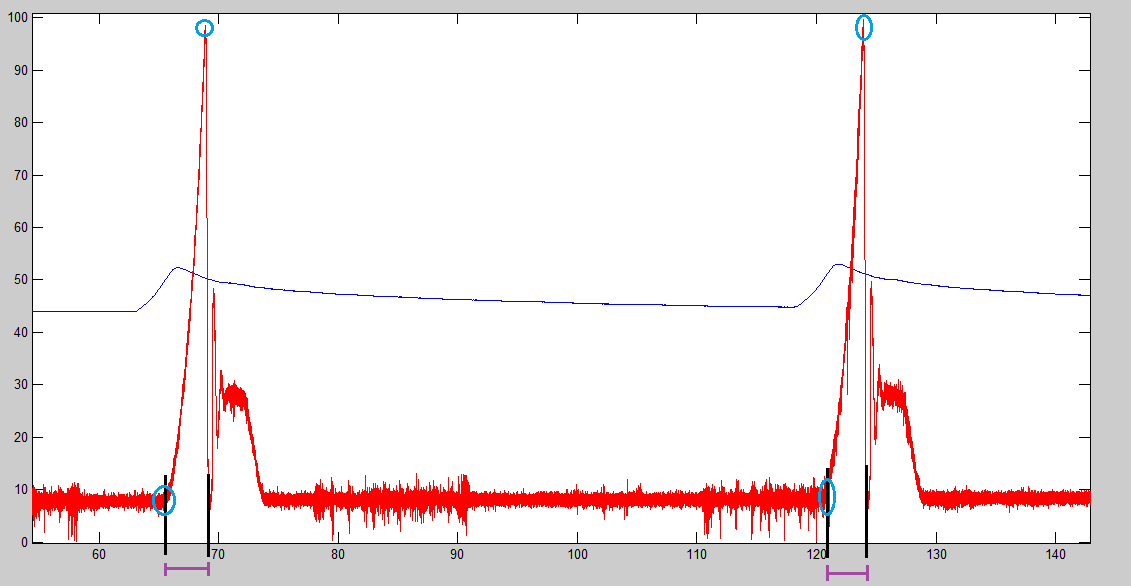

gezoomter Bereich, zu ermittelnder zeitlicher Abstand (lila, x-Achse)

Download

Dateiname:

gezoomt_drehmoment rot_ temp blau - edit.PNG

Dateigröße:

15.39 KB

Heruntergeladen:

371 mal

drehmoment rot_ temp blau.PNG

Beschreibung:

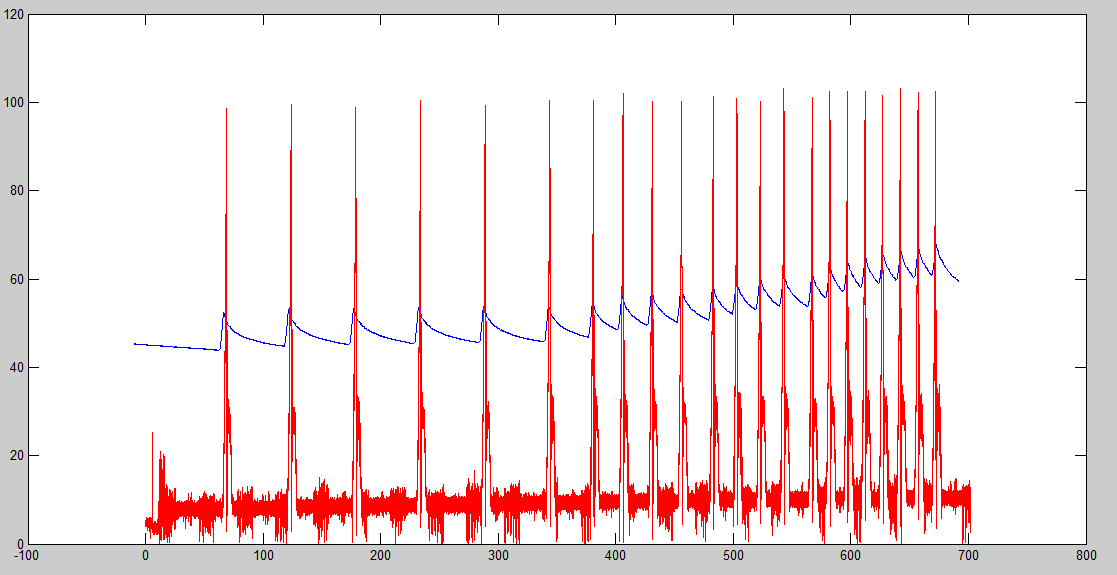

MessreiheA = roter Verlauf

Download

Dateiname:

drehmoment rot_ temp blau.PNG

Dateigröße:

46.23 KB

Heruntergeladen:

356 mal

et-cop

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 20.08.15

	Wohnort: ---

	Version: R2013a

Verfasst am: 20.08.2015, 18:28 Titel: QRS Methode...hilft leider auch nicht ganz weiter

Hey,

ich habe jetzt nach mehreren Versuchen nun folgendes:

Code:

%%% QRS - Methodde

%%% Sample distance 2.8000e+04, Abtastrate 2.0000e+03

[~,locs_Rwave] = findpeaks(M3,'MinPeakHeight',90,'MinPeakDistance',2.8000e+04);

% S Punkt macht keinen Sinn...
% M3_inverted = -M3;
% [~,locs_Swave] = findpeaks(M3_inverted,'MinPeakHeight',-5,'MinPeakDistance',2.8000e+04);

figure
hold on
plot(t, M3);
plot(locs_Rwave,M3(locs_Rwave),'rv','MarkerFaceColor','r');
%plot(locs_Swave,M3(locs_Swave),'rs','MarkerFaceColor','b');
grid on;
legend('M3','R-waves');
xlabel('Time'); ylabel('Nm')
title('R-wave and S-wave in Noisy M3 Signal')

% Signal filtern - Savitzky-Golay

smoothM3 = sgolayfilt(M3,7,21);

figure
plot(t,M3,'b',t,smoothM3,'r'); grid on
axis tight;
xlabel('Samples'); ylabel('Nm');
legend('Noisy M3 Signal','Filtered Signal')
title('Filtering Noisy M3 Signal')

[~,min_locs] = findpeaks(-smoothM3,'MinPeakDistance',2.8000e+04);

% Peaks between 6 and 10
locs_Qwave = min_locs(smoothM3(min_locs)>6 & smoothM3(min_locs)<10);

figure
hold on
plot(t,smoothM3);
plot(locs_Qwave,smoothM3(locs_Qwave),'rs','MarkerFaceColor','g');
plot(locs_Rwave,smoothM3(locs_Rwave),'rv','MarkerFaceColor','r');
%plot(locs_Swave,smoothM3(locs_Swave),'rs','MarkerFaceColor','b');
grid on
title('Thresholding Peaks in Signal')
xlabel('Samples'); ylabel('Nm')
legend('Smooth M3 signal','Q-wave','R-wave');

% Values of the Extrema
[val_Qwave, val_Rwave] = deal(smoothM3(locs_Qwave), smoothM3(locs_Rwave));
% mit Swave u.
%[val_Qwave, val_Rwave, val_Swave] = deal(smoothM3(locs_Qwave), smoothM3(locs_Rwave), smoothM3(locs_Swave));

meanError_Qwave = mean((M3(locs_Qwave) - val_Qwave));
meanError_Rwave = mean((M3(locs_Rwave) - val_Rwave));
%meanError_Swave = mean((M3(locs_Swave) - val_Swave));

% s.u. Vektoren zum Teil gekürzt, da nicht gleiche Länge...

avg_riseTime = mean(locs_Rwave(1:10)-locs_Qwave); % Average Rise time
% avg_fallTime = mean(locs_Swave-locs_Rwave); % Average Fall time
avg_riseLevel = mean(val_Rwave(1:10)-val_Qwave); % Average Rise Level
% avg_fallLevel = mean(val_Rwave-val_Swave); % Average Fall Level

figure;
%helperPeakAnalysisPlot % <-- ???
plot(t,smoothM3, locs_Qwave,locs_Rwave(1:10),val_Qwave(1:10),val_Rwave(1:10),avg_riseTime,avg_riseLevel)

Funktion ohne Link?

Das ist so in etwa das, was ich brauche, leider klappt es nicht so wie erhofft.

Da es 1. kein ECG Signal ist, sondern ein ganz anderes und 2. man die MinPeakHeight und MinPeakDistance kennen muss.

Trotzdem habe ich versucht, diese Methode anzuwenden...dabei kam folgendes bei raus (siehe hochgeladene Abbildungen)


Beschreibung:

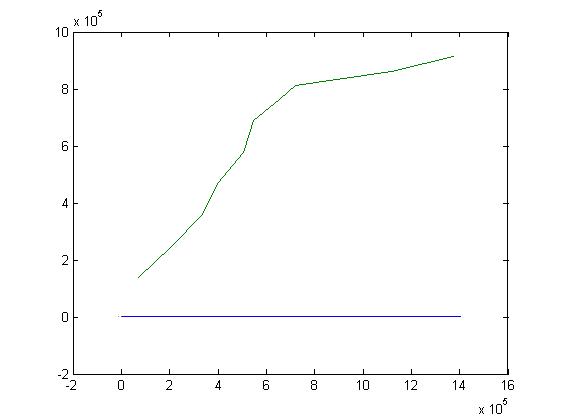

hier sollte man eig die Abstände eig

Download

Dateiname:


Dateigröße:

13.99 KB

Heruntergeladen:

353 mal


Beschreibung:

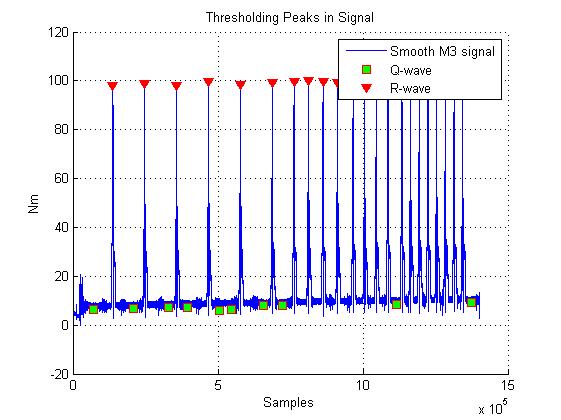

peaks punkte

Download

Dateiname:


Dateigröße:

44.11 KB

Heruntergeladen:

320 mal


Beschreibung:

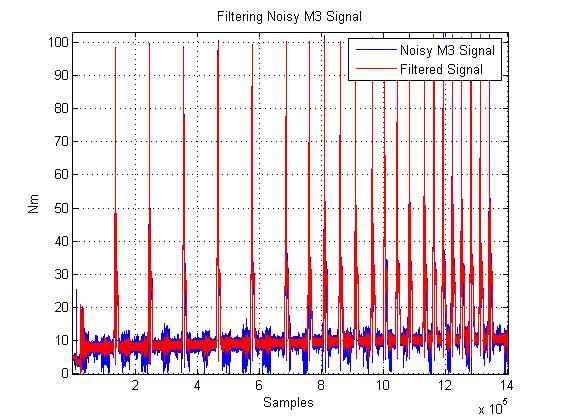

orginales und gefiltertes Signal

Download

Dateiname:


Dateigröße:

57.36 KB

Heruntergeladen:

359 mal


Einstellungen und Berechtigungen
