Verfasst am: 31.08.2012, 09:49 Titel: Multisinus

Hallo Zusammen!

Ich versuche gerade einen Multisinus mit 50 Frequenzen zu erzeugen die untereinander logarithmisch gespaced sind. Ziel ist es einen möglichst geringen Crest-Faktor zu erreichen. Ich arbeite in einer Bandbreite zwischen 60Hz bis 10kHz und hab es jetzt mal mit random-Phasenverschiebung untereinander versucht jedoch komm ich bestenfalls (100k-Durchläufe) auf einen CF von 3.1-3.2. Kennt jemand bessere Methoden um einen ordentlichen Crestfaktor zu erhalten? Gibt es vielleicht sogar einen vorgefertigten Befehl für optimierte Multisinusse?

Vielen Dank für eure Hilfe

BG

churchy

church01

Themenstarter

Forum-Anfänger


	Beiträge: 38

	Anmeldedatum: 04.12.09

	Wohnort: Köln

	Version: ---

Verfasst am: 04.09.2012, 23:11 Titel:

Das Optimierungsproblem ist mal gelöst (bei Interesse -> PM). Mein jetztiges Problem für die FFT ist es jedoch, die Periode des Signals herauszufinden (50 überlagerte Sinus mit log-gespacten Frequenzen). Wie geh ich das am besten an?

Vielen Dank für eure Hilfe

MfG

Stefan

Caravaggio

Forum-Fortgeschrittener


	Beiträge: 86

	Anmeldedatum: 20.04.12

	Wohnort: Braunschweig

	Version: R2012a

Verfasst am: 05.09.2012, 08:37 Titel:

Kannst du die Lösung nicht einfach hier ins Forum posten? In einem halben Jahr antwortest du nicht mehr auf die PM und der nächste hat dann Pech gehabt Wink

Möchtest du die Periode des Gesamtsignals? Das ist die Grundfrequenz und die bekommst du ja über die FFT raus. In der Hilfe ist das ganz gut beschrieben, wie man das Sprektum plotten kann.

church01

Themenstarter

Forum-Anfänger


	Beiträge: 38

	Anmeldedatum: 04.12.09

	Wohnort: Köln

	Version: ---

Verfasst am: 05.09.2012, 10:00 Titel:

Ausprogrammieren muss es sich ja jeder für seine Bedingungen aber ich kann kurz die Vorgehensweise erklären:
-Man erzeugt einen Sinus mit x-Frequenzen und zufälligen Phasen
-Nun schneidet man ca. 5-25% des Extremwertes des generierten Sinus ab.
-Diesen geclippten Sinus transformiert man nun in die Frequenzdomäne
-Dort extrahiert man sich die neuen Phasen des geclippten Sinus
-Nun generiert man einen neuen Sinus mit den ungeclippten Amplituden jedoch mit den Phasen des geclippten Sinus.
-Man lässt den Algorithmus so lang laufen bis der Crest-Factor des neu erstellten Sinus nicht mehr kleiner wird als der des alten Sinus.

Zum Perioden-Problem: Die Periode ist ja mit der Autokorrelation des Signals herausfindbar. Ich hab jedoch das Problem dass mir der Matlab-Befehl autocorr ein Bild erzeugt. Wie kann ich mit matlab die AKorr so durchführen, dass ich als "Wert" meine Periodendauer herausbekomme?

Vielen Dank

lg

churchy

Caravaggio

Forum-Fortgeschrittener


	Beiträge: 86

	Anmeldedatum: 20.04.12

	Wohnort: Braunschweig

	Version: R2012a

Verfasst am: 05.09.2012, 10:40 Titel:

Code:

f = 50; % Hz => T = 20 ms
Ts = 100e-6; % Schrittweite
t = 0:Ts:1; % Zeitvektor
y = sin(2*pi*f*t); % Funktion

% Autokorrelation
[ACF,lags,bounds] = autocorr(y,300);
plot(lags*Ts,ACF);grid on;

Funktion ohne Link?

Musst du noch die Maximas bzw. Nullstellen finden..

MfG

church01

Themenstarter

Forum-Anfänger


	Beiträge: 38

	Anmeldedatum: 04.12.09

	Wohnort: Köln

	Version: ---

Verfasst am: 05.09.2012, 11:04 Titel:

Caravaggio hat Folgendes geschrieben:

Musst du noch die Maximas bzw. Nullstellen finden..

MfG

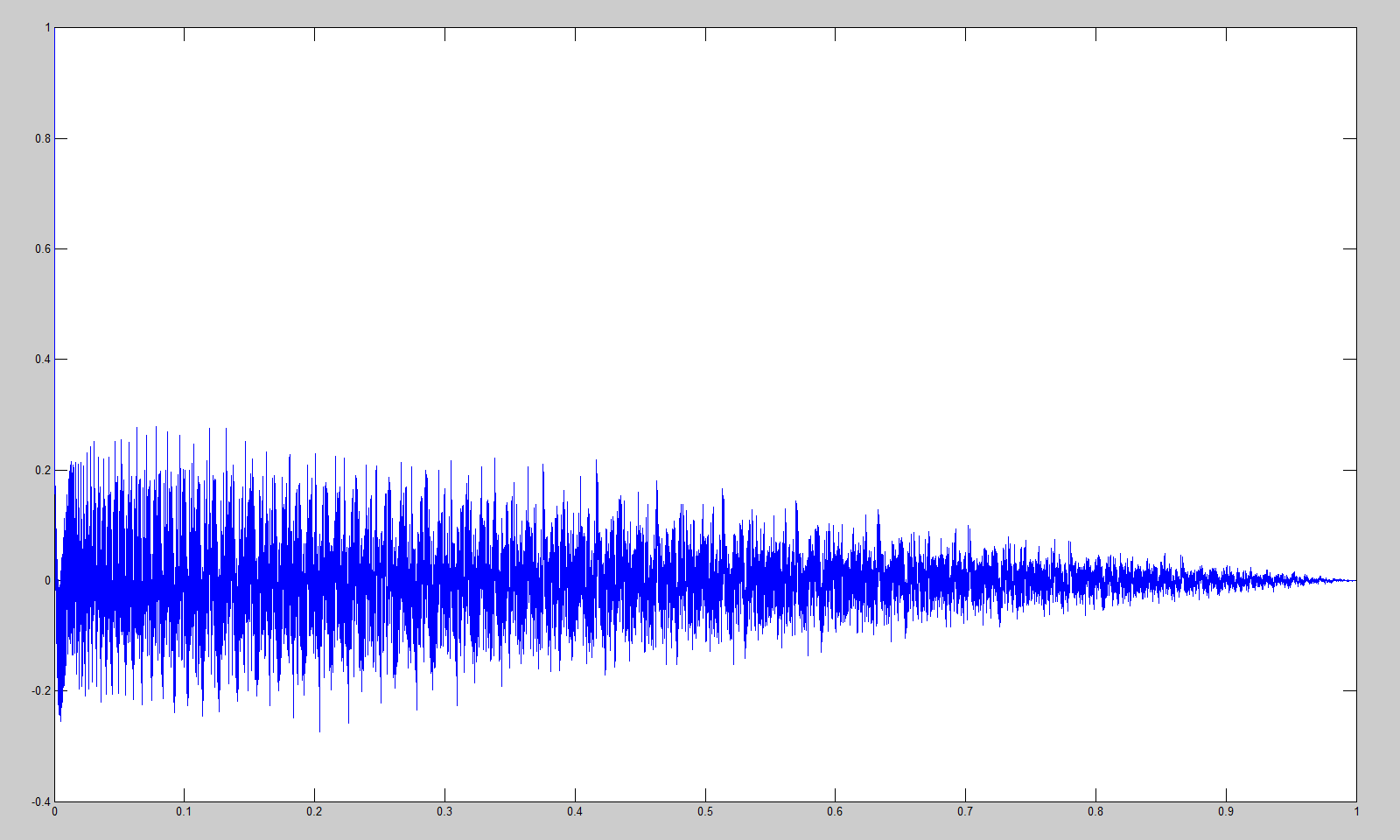

Was ist wenn mein Ergebnis so aussieht? (Hab die NLags auf Datalength-1 gestellt)?

Thx

church


Beschreibung:

Download

Dateiname:


Dateigröße:

97.99 KB

Heruntergeladen:

571 mal

Caravaggio

Forum-Fortgeschrittener


	Beiträge: 86

	Anmeldedatum: 20.04.12

	Wohnort: Braunschweig

	Version: R2012a

Verfasst am: 05.09.2012, 11:25 Titel:

Prinzipiell solltest Du bei der Autokorrelation niemals bis zum Ende des Datensatzes arbeiten. Numerisch falsch, da du ja die Funktion mit sich selbst verschiebst und an den Enden keine Daten vorhanden sind. Dies siehst du ja an meinem Beispiel, je kürzer mein Zeitvektor ist, desto stärker wird das Signal gedämpft. Wenn ich es noch richtig im Kopf habe, dann nimmt man 5-10 soviel Schwingungen wie man benötigen würde.

Zu deinem Ergebnis kann ich schlecht etwas sagen, weil ich ja die Ausgangsfunktion nicht kenne, daher wäre ein Plot von $x(t)$ gut. $\varphi_{xx}(t)$ reicht leider nicht um eine wirklich gute Antwort zu geben.

Bei diesem Signal würde ich aber vermuten, dass entweder die Frequenz deinen Sinus zu hoch ist oder die Schrittweite nicht klein genug.

church01

Themenstarter

Forum-Anfänger


	Beiträge: 38

	Anmeldedatum: 04.12.09

	Wohnort: Köln

	Version: ---

Verfasst am: 05.09.2012, 11:50 Titel:

Mal eine Frage so zwischen durch. Ich generier dauernd den Multisinus für 1sek. Kann es denn überhaupt theoretisch sein, dass wenn die Phasenverschiebung nicht größer als +-2pi ist die Periodendauer 1sek. übersteigt?

thx

Caravaggio

Forum-Fortgeschrittener


	Beiträge: 86

	Anmeldedatum: 20.04.12

	Wohnort: Braunschweig

	Version: R2012a

Verfasst am: 05.09.2012, 16:40 Titel:

Da musst du für mich etwas genauer werden Smile

Multisinus für 1 sek? Ist das die Periodendauer? Ein Bild wäre auch ganz hilfreich...außerdem bin ich neugierig wie das in Summe aussieht mit deinem Multisinus (und wofür brauch man das eigentlich? Habe zu dem Thema nicht sehr viel Literatur gefunden..).

Grundsätzlich ist es so, dass du eine Grundwelle hast und Oberwellen. Die Periodendauer orientiert sich stark an der Grundwelle. Nun kann es aber zu Schwebungen kommen etc...Es kommt dann immer auf die Betrachtung an, was für dich die Periodenzeit ist...Warum nutzt du eigentlich die AKF und nicht die FFT bzw. was spricht gegen FFT? Aufgrund der Periodizität kann die Phasenverschiebung beim Sinus nicht größer oder kleiner als 2*Pi werden Smile

Da mein Glaskugellatein nun am Ende ist und mir nichts mehr einfällt, solltest du etwas ausführbaren Code/Daten/Bilder (die den Sachverhalt besser vermitteln...Wie sieht das Summensignal aus etc...das Ausgangssignal der AKF hilft nicht wirklich). Alles andere wäre, wie dieser Beitrag leider auch, blindes raten...

Viele Grüße,

church01

Themenstarter

Forum-Anfänger


	Beiträge: 38

	Anmeldedatum: 04.12.09

	Wohnort: Köln

	Version: ---

Verfasst am: 09.09.2012, 01:01 Titel:

So hab meinen Fehler eingesehen -> DFT mit Multisinus und non-integer Frequenzen ist wohl ein No-Go. Frequenzen auf nächsten Integerwert runden und alles ist periodisch und durchführbar.
Man verwendet Multisinus z.B. bei biologischen Impedanzmessungen um kürzere Messzeiten zu erhalten, da das biologische System oftmals nicht lang genug "ruhig" hält Smile

Vielen Dank

Close mal das Thema
