Nacharbeitung Daten - Null-Durchgang finden und Werte saven



JaSoIstEs
Forum-Guru

Forum-Guru


Beiträge: 253
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2018b
     Beitrag Verfasst am: 04.11.2020, 10:19     Titel: Nacharbeitung Daten - Null-Durchgang finden und Werte saven
  Antworten mit Zitat
Hallo zusammen,

ich habe folgende Daten:

Time --> 25x25 cell
X --> 25x25 cell
Y --> 25x25 cell

im Anhang findet ihr ein Bild wie das ganze aussieht.

Ich muss den Wert im roten Kreis (siehe Plot) finden und dann quasi für Y auch abspeichern.
Sprich wenn X Null (Nulldurchgang) erreicht soll der Wert für Y abgespeichert werden.
Wenn es so wie im Bild ist das es nicht nur ein Wert dort vorhanden ist soll die goldene Mitte entnommen werden.

Ich stelle mich immer ein wenig blöd an und denke mir das glaube ich kaputt.

Ich hoffe ihr könnt mir weiter helfen.

Danke im Voraus.


LG

 Beschreibung:

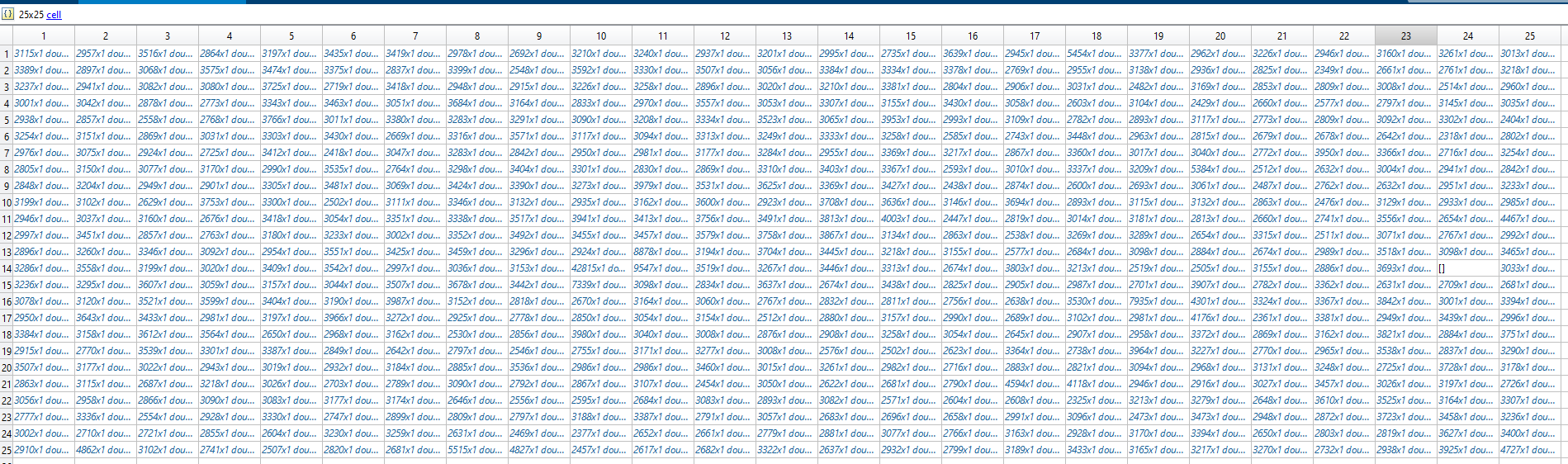

So sehen die 25x25 Cells aus

Download
 Dateiname:  2020-11-04_11-53-19.png
 Dateigröße:  103.24 KB
 Heruntergeladen:  6 mal
 Beschreibung:

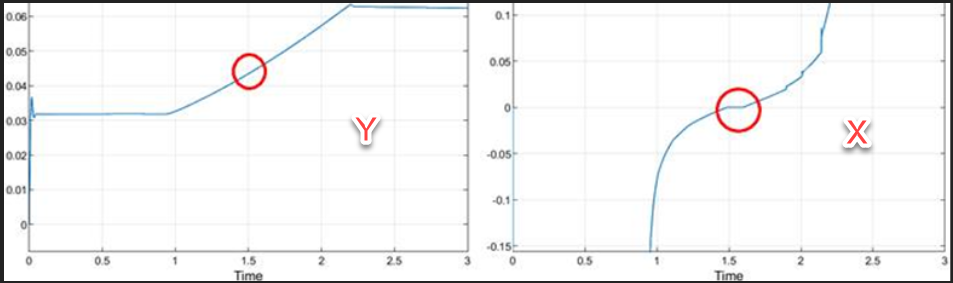

Plot der Daten

Download
 Dateiname:  2020-11-04_10-08-46.png
 Dateigröße:  84.05 KB
 Heruntergeladen:  9 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 22.347
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 05.11.2020, 08:54     Titel:
  Antworten mit Zitat
Hallo,

ich würde bei sowas versuchen, das Problem in kleine Schritte zu zerlegen.
Wie stehen die Inhalte innerhalb eines Cell Arrays miteinander in Verbindung? Wenn Time{m1,n1}, X{m1,n1}, Y{m1,n1} jeweils zusammengehören und unabhängig von anderen Cells Time{m2,n2}, X{m2,n2}, Y{m2,n2} analysiert werden können, dann fange doch mit Time{1,1}, X{1,1}, Y{1,1} an und verallgemeinere das später.

Um einen Nulldurchgang von X zu finden:
Code:
if any(X==0)
    T0 = mean(Time(X==0));
else
    T0 = interp1(X, Time, 0); % setzt monotones Signal voraus.
end


Wenn das Signal insgesamt nicht monoton sein kann, muss man etwas kreativer werden, z.B.
Code:
[~, idx] = find( diff(sign(X)) ~= 0  );

Dann weißt du, wo die Vorzeichenwechsel sind.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
