Nachträgliche X-Achsen Skalierung


Twitchy

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.08.2013, 12:00     Titel: Nachträgliche X-Achsen Skalierung
  Antworten mit Zitat
Hallo zusammen,

ich versuche ein Diagramm zu erstellen das aus verschiedenen Typen zusammen gesetzt ist. Es soll ein Liniendiagramm mit logarithmischer x-Achsen Skalierung erstellt werden in einer Kombinatio mit einem Stairs Diagramm das ebenfalls eine Logarithmisch skalierte X-Achse besitzen soll. Die Daten werden durch ein kleines Skript in Form einer Matrix abgefragt. Dazu habe ich bisher folgenden Programmcode:

Code:
% Das ist der Code:

[ax,h1,h2]=plotyy(A,B,A,C,'semilogx','stairs')



Das Liniendiagramm hat dann auch eine logarithmische Skalierung. Das Stairs Diagramm soll die selbe logarithmische Skalierung wie das Liniendiagramm bekommen (deswegen beide Diagramm mit A als x-Achse).
Gibt es einen Befehl mit dem ich nun im nachhinein die X-Achse des zweiten Diagrammes editieren kann oder mit dem ich besagtes Diagramm direkt erstellen kann?

Für eine kurze Hilfe wäre ich euch dankbar.

LG,
Twitchy

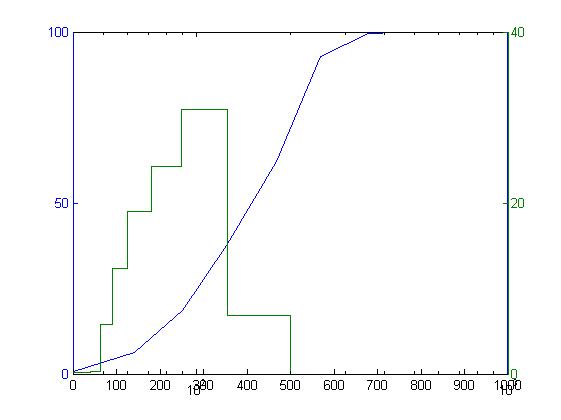

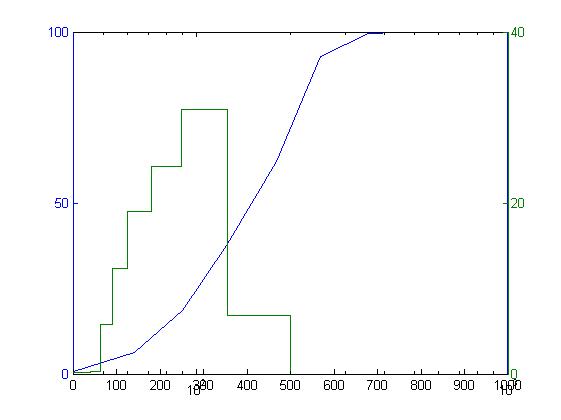

 Beschreibung:

Download
 Dateiname:  Diagramm.jpg
 Dateigröße:  16.79 KB
 Heruntergeladen:  600 mal


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 01.08.2013, 12:50     Titel:
  Antworten mit Zitat
Hallo,
probier mal:
Code:
set(ax(2), 'XScale', 'log')

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Twitchy

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.08.2013, 14:26     Titel:
  Antworten mit Zitat
super, vielen dank!

Twitchy

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.08.2013, 14:50     Titel:
  Antworten mit Zitat
eine weitere frage hätte ich aber doch noch:

den stairs-graphen fürde ich gerne noch füllen, also die fläche unterhalb des graphen. mittels "fill"-befehl funktioniert das zwar auch, jedoch nicht zusammen mit der log-XAchse.

Code:
%verwendeter code

[xb,yb] = stairs(A,B)
fill([xb;xb(end)],[yb; yb(1)],'r')




ich ging davon aus, dass die skalierung der achsen davon unberührt bliebe.
bin für jede hilfe dankbar!!!

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 01.08.2013, 15:15     Titel:
  Antworten mit Zitat
Hallo,

könntest du lauffähigen Beispielcode posten?
Macht das Leben einfacher :)

Grüße,
Harald
