Verfasst am: 19.11.2014, 11:43 Titel: Noch weitere Linien zur Referenzlinie hinzufügen

Hallo,

ich hätte wieder ein kleines Problem und zwar arbeite ich gerade mit Temperaturdaten. Ich habe Prognosedaten sowie Messdaten, die ich dann gegeinander auf einem Scatterplot auftrage. In diesem Plot lege ich eine Referenzlinie.

Wenn ich die Referenzlinie habe, möchte ich gerne eine Art "Vertrauensintervall" machen, sprich jeweils sehen wie viel Prozent (zB 10%) in diesem Bereich liegen. Dafür müsste ich die Referenzlinie hernehmen und von dieser noch zwei Linien plotten, die eine wäre +10% und die andere -10% von dieser Referenzlinie

Code:

%Mein bisheriges Coding schaut folgendermaßen aus
e=daten(88:630,3);
f=daten(88:630,2);
subplot(2,3,1),plot(e,f,'k.'),set(gca,'XLim',[min(e)-1,max(e)+1],'YLim',[min(f)-1,max(f)+1])
hold on
XLim=get(gca,'XLim');YLim=get(gca,'YLim');
r1=refline(1,0);
set(r1,'Color','b','LineWidth',2)
hold off
xlabel('Observation [K]')
ylabel('Forcast [K]')
title('Temperaturen Juni 2014')

Funktion ohne Link?

Ich hoffe es ist annähernd gut beschrieben, was ich brauche und würde mich über eine hilfreiche Antwort freuen Smile

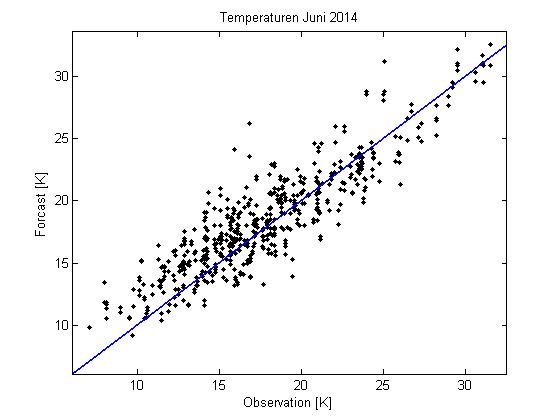

Im Anhang ist der bisherige Plot mit der Referenzlinie.


Beschreibung:

Download

Dateiname:


Dateigröße:

27.85 KB

Heruntergeladen:

275 mal

Nras

Forum-Meister


	Beiträge: 608

	Anmeldedatum: 21.02.12

	Wohnort: ---

	Version: 7.12.0.635 (R2011a)

Verfasst am: 19.11.2014, 13:22 Titel:

Hallo,

das ist kein einfaches Thema und kann beliebig kompliziert werden. Deine Referenzlinie ist ja schlichtweg die Winkelhalbierende. In einem sehr einfach Fall sollen deine Vertrauensintervall-Linien auch Geraden der Steigung 1 sein (also parallel zur Referenzlinie). Wenn du also keinerleich weitere Einschänkungen oder Infos hast, dann könntest du damit anfangen, weitere reflinien mit Steigung 1 mit einem entsprechendem offset b zuerstellen.

Code:

refline(1,b)

Funktion ohne Link?

Das b sollte dann so gewählt werden, dass (für die obere Linie) 10% der Daten zwischen der Winkelhalbierenden und dieser Geraden sind, analog für das b für die untere Linie.

Viele Grüße,
Nras

Zed

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 13.11.14

	Wohnort: ---

	Version: ---

Verfasst am: 19.11.2014, 16:30 Titel:

Danke für die Antwort, habe schon eine Lösung gefunden Wink

Code:

r11=get(r1,'XData');r12=get(r1,'Ydata');
r21=r12.*0.9;
r22=r12.*1.10;
r31=r12.*0.8;
r32=r12.*1.20;
r2=line(r11,r21);r3=line(r11,r22);
r4=line(r11,r31);r5=line(r11,r32);

Funktion ohne Link?
