Numerische Fehler bei Druckverteilung in engem Ringspalt



Thomaslob

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.03.2019, 09:34     Titel: Numerische Fehler bei Druckverteilung in engem Ringspalt
  Antworten mit Zitat
Hallo zusammen,

habe folgendes Problem:

Ich möchte mit folgendem Skript die Geschwindigkeits und Druckverteilung in einem Ringspalt von 50µm Höhe plotten.
Habe mir das Ganze aus den Navier-Stokes-Gleichungen hergeleitet.

Code:

clear, clc
format long

r1=0.0234140158;%m
r2=0.0234632492;%m

omega1=418.879; %rad/s 4000rpm
omega2=0;%rad/s

C=1.28E+11; %50bar dp

rho=840 %kg/m3
p1=1.5e6 %Pa

fun = @root2d;
x0 = [1.6731e11,0.0001e11];
x = fsolve(fun,x0)

r = [0.0234140158:0.000001:0.0234632492];
y1 = x(1).*r+(x(2).*r.^-1)+log(r).*r.*0.5.*C; %Winkelgeschw.
v1 = y1.*r   %Bahngeschw.


C3=vpa( p1-(0.0625.*r1^2.*(8.*x(1).^2-4.*x(1)*C+C^2)+2.*x(1).*x(2).*log1p(r1-1)+0.5.*C.*r1.^2.*(x(1)-0.25*C).*log1p(r1-1)-0.5.*(r1.^-2)*x(2).^2+0.125*C.*(log1p(r1-1).^2).*(4.*x(2)+C.*r1.^2))*rho,512)
p =vpa((0.0625.*r.^2.*(8.*x(1).^2-4.*x(1)*C+C^2)+2.*x(1).*x(2).*log1p(r-1)+0.5*C.*r.^2.*(x(1)-0.25*C).*log1p(r-1)-0.5.*(r.^-2)*x(2).^2+0.125*C.*(log1p(r-1).^2).*(4.*x(2)+C.*r.^2))*rho+C3,512)

figure
plot(r,v1)

figure
plot(r,vpa(p,512))




In der Funktion root2D steht folgendes:

Code:

function F = root2d(x)
r1=0.0234140158;%m
r2=0.0234632492;%m
omega1=418.879;
omega2=0;
C=1.28E+11; %50bar


F(1) = -omega1+x(1)*r1+x(2)/r1+C/2*log(r1)*r1;
F(2) = -omega2+x(1)*r2+x(2)/r2+C/2*log(r2)*r2;


end




Die berechneten Integrationskonstanten passen auch soweit. Die Geschwindigkeitsverteilung hält die Ranbedingungen ein und wird auch richtig geplottet. Problem ist, man muss einen guten Startwert erraten, um auf die richtige Lösung zu kommen mit fsolve.

Der Plot der Druckverteilung sieht aber sehr komisch aus. Es sieht stark nach numerischen Fehlern aus?

Ich fürchte, dass dies an meinen sehr kleinen Argumenten und an den teilweise sehr großen Funktionswerten liegt.

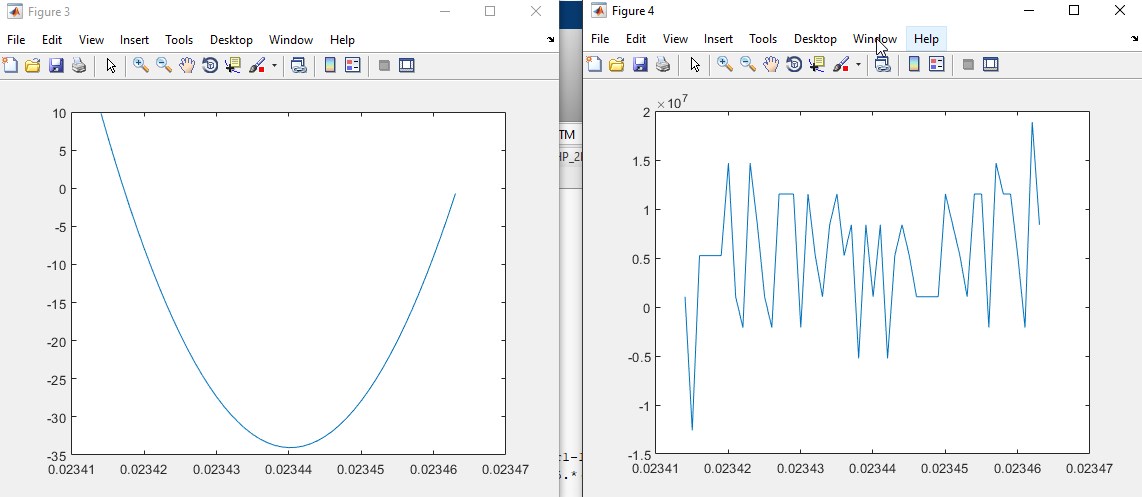

Links in der angehängten ersten Grafik ist der Geschwindigkeitsplot zu sehen, rechts der Druck für eine Spalthöhe von 50µm.

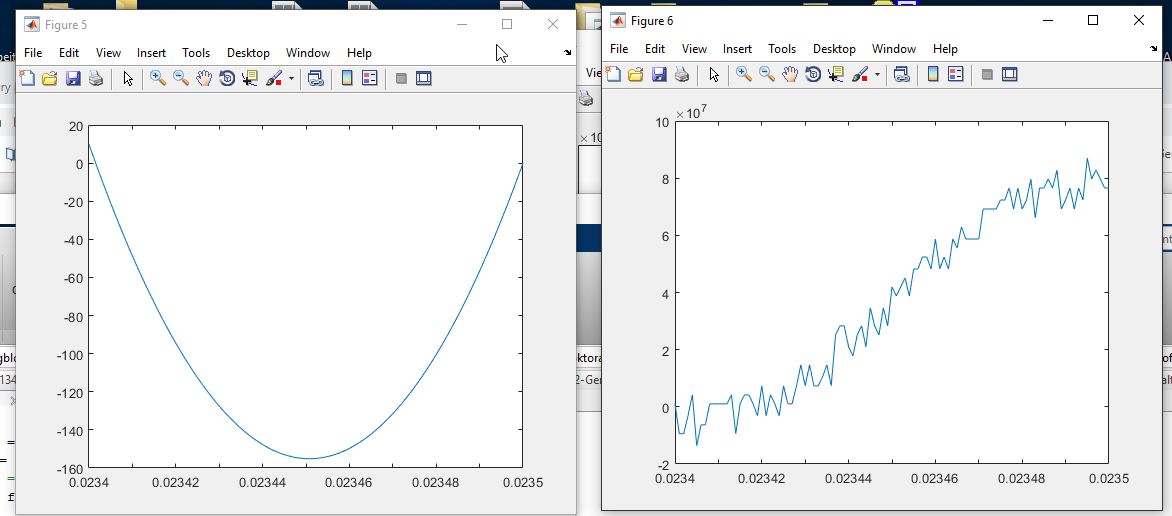

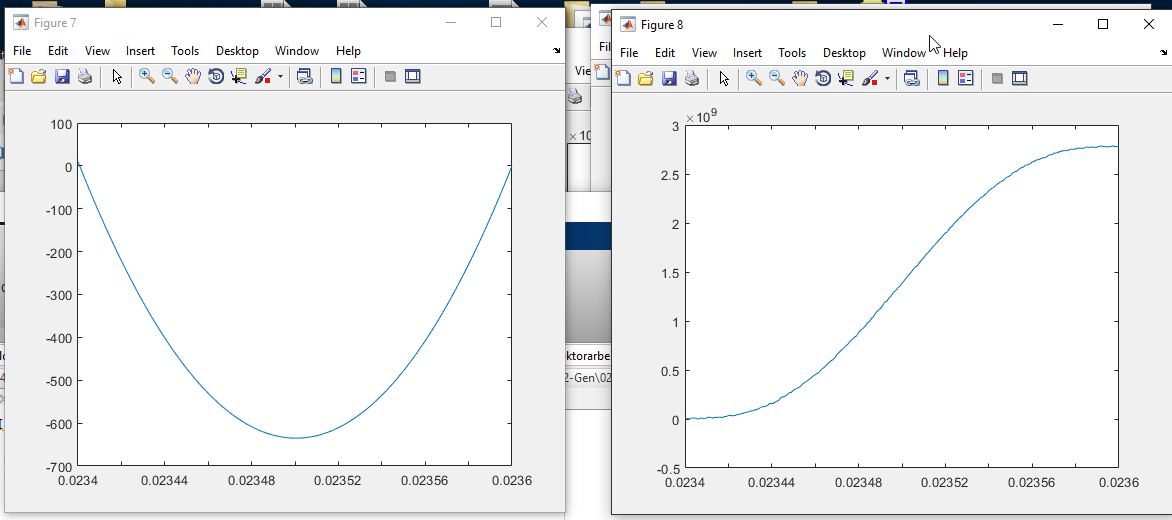

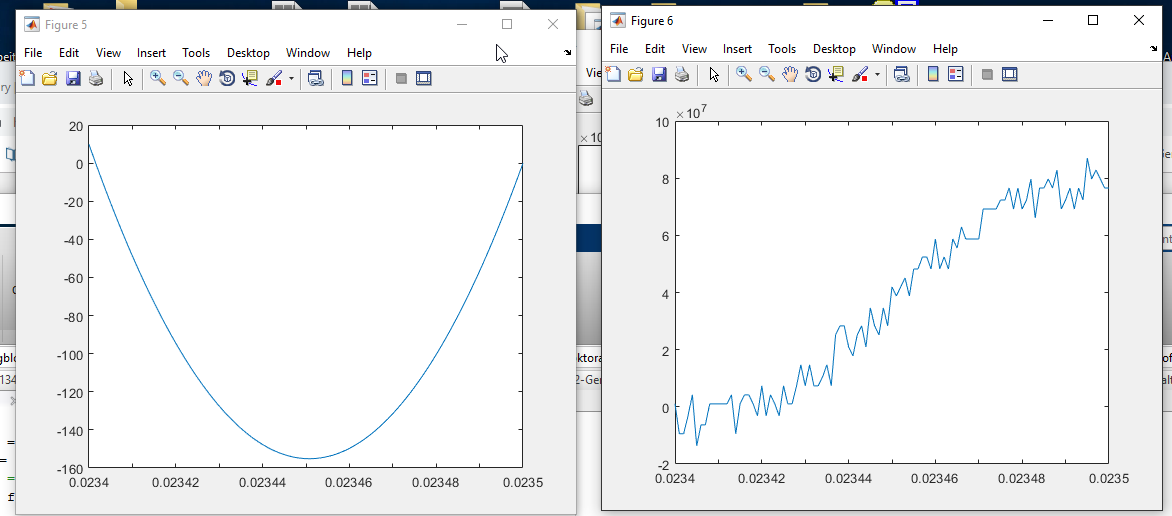

Wenn ich den Spalt künstlich auf 1mm erhöhe (2.Bild) und r1 und r2 anpasse, ergibt sich der Plot in der zweiten angehängten Grafik, der schon etwas besser aussieht. Wenn ich auf 2mm erhöhe, kann man damit auch wirklich etwas anfangen. (3.Bild)

Wie kriege ich das auch für meinen 50µm Spalt hin?

Habe schon statt log(x) log1p(x-1) verwendet und auch vpa benutzt, sowie format long.

Hat noch jemand eine andere Idee?

Danke schonmal im Vorraus!

Grüße
Thomas

 Beschreibung:
Spalt 2mm

Download
 Dateiname:  2mm.png
 Dateigröße:  52.24 KB
 Heruntergeladen:  303 mal
 Beschreibung:
Spalt 1mm

Download
 Dateiname:  1mm.png
 Dateigröße:  59.9 KB
 Heruntergeladen:  297 mal
 Beschreibung:
Spalt 50µm

Download
 Dateiname:  2019-03-06_17h56_38.jpg
 Dateigröße:  72.83 KB
 Heruntergeladen:  320 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.425
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 07.03.2019, 11:28     Titel:
  Antworten mit Zitat
Hallo,

kann es sein, dass Abweichungen in x das Problem sind? fsolve löst ja numerisch.

Dann könnte solve eine Alternative sein.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Thomaslob

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.03.2019, 14:03     Titel:
  Antworten mit Zitat
Hallo,

danke für die Antwort, aber kann ich mit solve auch das nichtlineare Gleichungssystem lösen?

Und fsolve löst ja nur die Konstanten, die aber wie man im Geschwindigkeitsplot sieht passen. Dieselben Konstanten werden ja auch für den Druck verwendet.
Danach wird noch eine Konstante direkt gelöst(C3).

Grüße
Thomas

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.425
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 07.03.2019, 14:24     Titel:
  Antworten mit Zitat
Hallo,

solve wird bei der Gleichung in der Tat schwierig, aber vpasolve geht:
Code:
syms x1 x2;
xSym = vpasolve([-omega1+x1*r1+x2/r1+C/2*log(r1)*r1==0, ...
    -omega2+x1*r2+x2/r2+C/2*log(r2)*r2], [x1, x2])


Dass bei 512 Stellen noch numerische Fehler auftreten, würde mich verwundern. Kannst du denn etwas eingrenzen, wo das Problem liegt?

Grüße,
Harald
