Oberflächen interpolieren


klauso

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.12.2010, 14:18     Titel: Oberflächen interpolieren
  Antworten mit Zitat
Hallo zusammen,

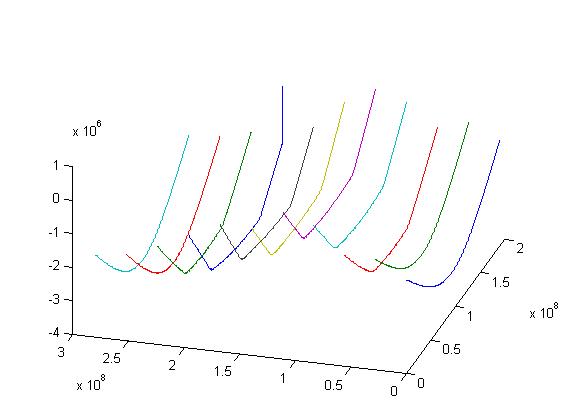

ich habe ein Problem mit Matlab: ich habe über plot3 das Bild im Anhang erzeugt. Das sind Messwerte eines Bleches. Ich habe also x-, y- und z-koordinaten.
Soweit so gut, jetzt möchte ich aber, dass Matlab mir die Flächen zwischen den einzelnen Messbahnen berechnet und darstellt, sodass das Blech als ganzes dargestellt wird. Nur habe ich davon leider keinen blassen Schimmer, weil ich davor noch nie mit diesem Programm zu tun hatte.

Ich habe das hier bereits gefunden: http://www.gomatlab.de/beispiel-sur.....g-von-xyz-daten-t623.html

Aber mir gelingt es nicht es auf meinen Fall anzuwenden. Confused

Für Hilfe wäre ich sehr dankbar.

viele Grüße, Klaus

edit by denny: anderer Beitrag gelöscht.

 Beschreibung:

Download
 Dateiname:  messung.jpg
 Dateigröße:  21 KB
 Heruntergeladen:  628 mal


Tox
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 54
Anmeldedatum: 26.08.08
Wohnort: ---
Version: R2010b
     Beitrag Verfasst am: 16.12.2010, 15:39     Titel:
  Antworten mit Zitat
Hallo,
du musst zunächst ein X,Y-Raster erzeugen mit meshgrid erzeugen für die Messwerte die du hast.

Code:
[x_mess,y_mess] = meshgrid(0:1:4,0:1:3)
% z_mess = ????

Die Matrizen sehen dann so aus, müssen für deine Messwerte natürlich noch angepasst werden. Die Z-Werte dazu sind deine Messwerte und müssen entsprechend formatiert werden.
Code:
X =

     0     1     2     3     4
     0     1     2     3     4
     0     1     2     3     4
     0     1     2     3     4


Y =

     0     0     0     0     0
     1     1     1     1     1
     2     2     2     2     2
     3     3     3     3     3



Danach kannst du interpolieren:

Code:

[x_int,y_int] = meshgrid(0:0.01:4, 0:0.01:3);                % Hier die X- und Y-Werte festlegen zwischen denen du interpolieren willst

[X,Y,Z]=griddata(x_mess,y_mess,z_mess,x_int,y_int,'linear'); % Hier lineare Interpolation

surf(X,Y,Z);                                                  % Plot der interpolierten Daten

Private Nachricht senden Benutzer-Profile anzeigen

klauso

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.12.2010, 10:43     Titel:
  Antworten mit Zitat
Guten Morgen.
und vielen Dank. Ich werde es probieren. Habe das Problem gestern vorläufig mit Excel (Oberflächendiagramm) gelöst.

Viele Grüße,

Klaus
