Oberflächenmessschrieb ausrichten



Phil1
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 26.02.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.08.2019, 10:16     Titel: Oberflächenmessschrieb ausrichten
  Antworten mit Zitat
Hallo zusammen,

ich suche eine Funktion um einen 2D-Oberflächenmesschrieb auszurichten.

Kann mir jemand hierbei weiterhelfen?

VG

Phil

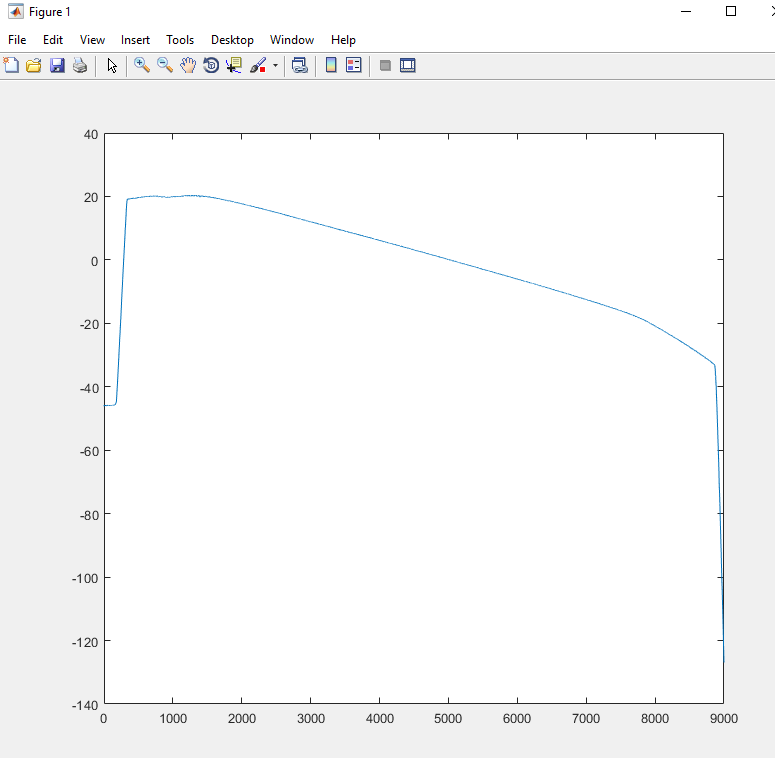

 Beschreibung:

Download
 Dateiname:  Messschrieb.PNG
 Dateigröße:  22.8 KB
 Heruntergeladen:  340 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.455
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 16.08.2019, 21:36     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
einen 2D-Oberflächenmesschrieb auszurichten.

Was bedeutet "ausrichten" hier?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Phil1
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 26.02.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.08.2019, 20:26     Titel:
  Antworten mit Zitat
Hallo Harald,

in diesem Fall bedeutet "Ausrichten", dass der gesamte Graph so gedreht werden soll, dass der mittlere Bereich parallel zur horizontalen Achse liegt. Es soll nicht nur der Graph als solcher gedreht werden, sondern eben auch die zugehörige Daten entsprechend angepasst werden.

Viele Grüße

Phil
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.455
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 17.08.2019, 22:25     Titel:
  Antworten mit Zitat
Hallo,

mir ist keine Funktion dafür bekannt.
Du müsstest also selbst das Geradenstück identifizieren (z.B. über diff(y) ./ diff(x) die Ableitung annähern), den Winkel über die Steigung bestimmen und die Punkte mit einer Drehmatrix multiplizieren.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen
