Octave - Hintergrund der Legende beim exportieren



jmb

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.03.2014, 17:04     Titel: Octave - Hintergrund der Legende beim exportieren
  Antworten mit Zitat
Hallo Forum,

vileicht hat ja einer von euch Experten eine Idee.
ich habe ein relativ einfaches Problem, hab allerdings bis jetzt keine Lösung gefunden. Beim exportieren von Grafiken mit print als LaTex Grafik wird der Hintergrund der Legende "tranparent" exportiert. (Octave 3.8.1, openSUSE 12.3 Science repository)
Folgendes kleines Beispiel:

Code:

figure;
plot(randn(5,1));
legend('randn');
grid minor on;
print -dpdflatexstandalone test.tex

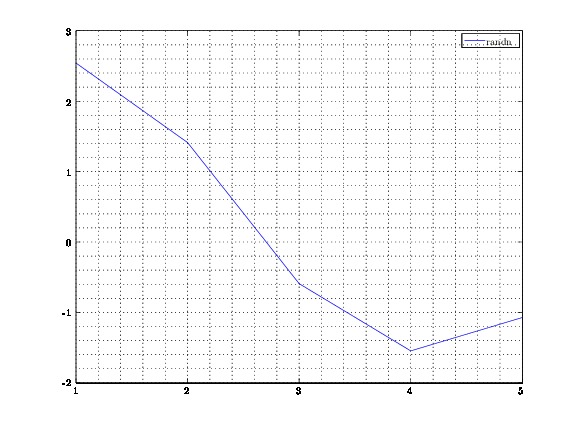

Die Schrift von der Legende wird nun von den Gitterlinien überlagert (Siehe Bsp. plot).
Hat irgendjemand eine Idee, wie ich die legende mit weißem Hintergrund exportiert bekomme?
Selbst wenn ich einen farbigen Hintergrund wähle überdeckt dieser das Grid nicht.
Bei normalen eps/pdf prints tritt das Problem nicht auf.
Villeicht hat ja jemand eine Idee.

Danke im voraus und viele Grüße,
jmb

P.S. Bei älteren Versionen war es nicht der Fall.

 Beschreibung:

Download
 Dateiname:  test.jpg
 Dateigröße:  74.11 KB
 Heruntergeladen:  518 mal


markuman
Forum-Guru

Forum-Guru


Beiträge: 320
Anmeldedatum: 14.12.12
Wohnort: ---
Version: 2013a/2013b, Octave 3.6.4, 3.7.7
     Beitrag Verfasst am: 24.04.2014, 09:04     Titel:
  Antworten mit Zitat
Unter 3.6.x wurde vermutlich graphics_toolkit gnuplot als default benutzt. Unter 3.8.x ist das afaik aber fltk. Einfach mal mit graphics_toolkit überprüfen und ggf. zu dem jeweils anderen wechseln und erneut testen.
_________________

DIY OR DIE Cool

entropie=char(floor(94*rand(1, round(100.*rand)) + 32))
https://github.com/markuman
