Ordnung von Koordinatenpunkten zu einer Rennstrecke



maxge089
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 31.01.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.01.2018, 19:27     Titel: Ordnung von Koordinatenpunkten zu einer Rennstrecke
  Antworten mit Zitat
Hallo,

ich habe folgendes Problem:
Mir liegen die Koordinaten in Meter umgerechnet einer Rennstrecke (Monza) in einem x und y Vektor in Matlab vor. Allerdings sind die Koordinaten ungeordnet und ich suche eine Funktion, die mir die Koordinaten in die richtige Reihenfolge bringt.

Es funktioniert leider nicht, von einem Ausgangspunkt immer den nächsten Punkt zu suchen, da manchmal ein anderer benachbarter Punkt näher sein kann (siehe Bild).
Ich denke trotzdem, dass man deutlich sieht, wie die Verbindung und damit Reihenfolge aussehen muss.

Gibt es eine Möglichkeit mathematisch eine Art "Lasso" um die Punkte zu schlingen, das sich zuzieht, da man so dann auf die richtigen Verbindungen kommt? Mir fällt leider keine bessere Beschreibung ein.
Habt ihr eine Idee?

Für jede Hilfe bin ich sehr dankbar!

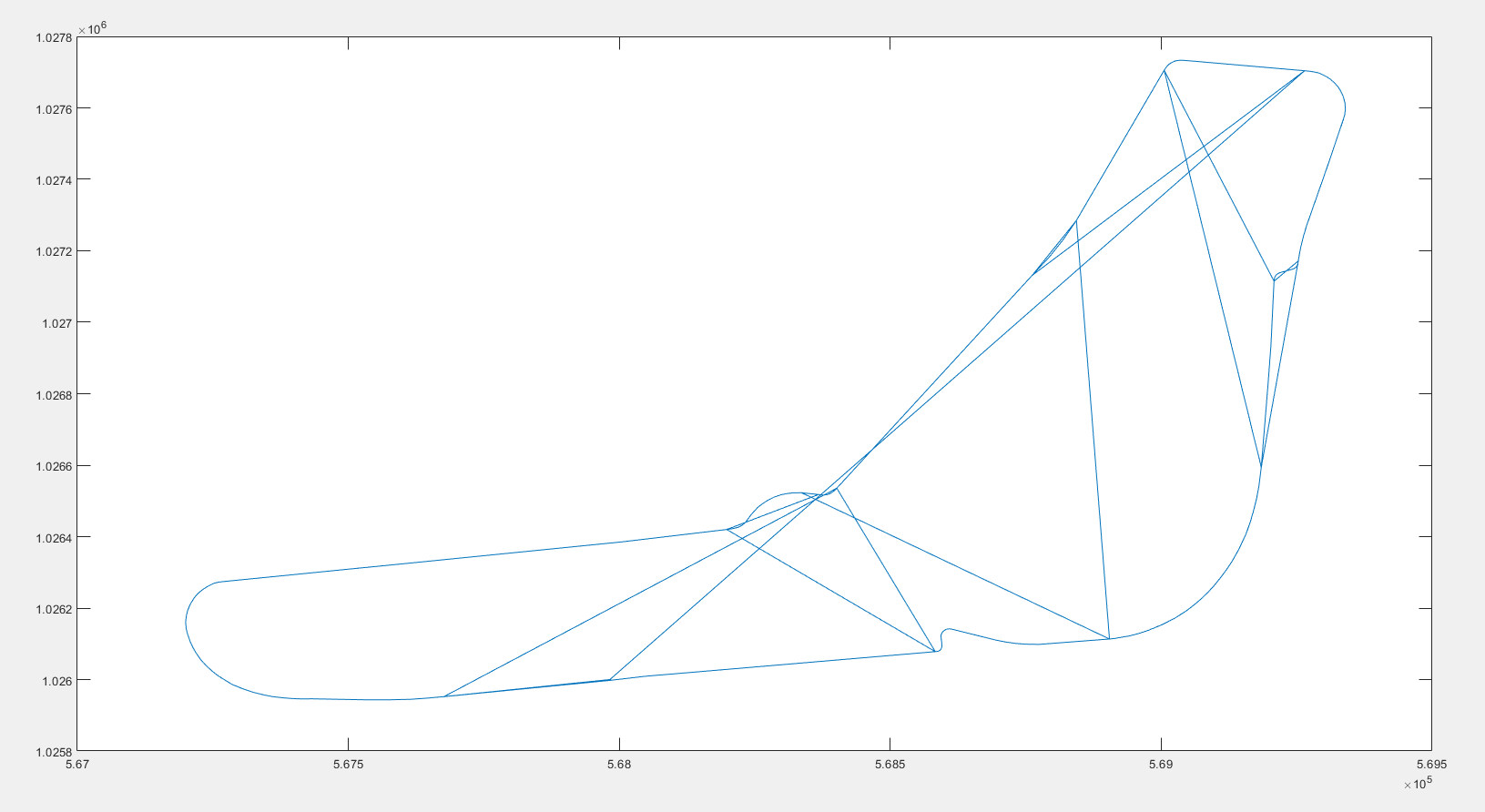

 Beschreibung:
x-y Linien-Plot

Download
 Dateiname:  Monza_Linien.png
 Dateigröße:  43.07 KB
 Heruntergeladen:  91 mal

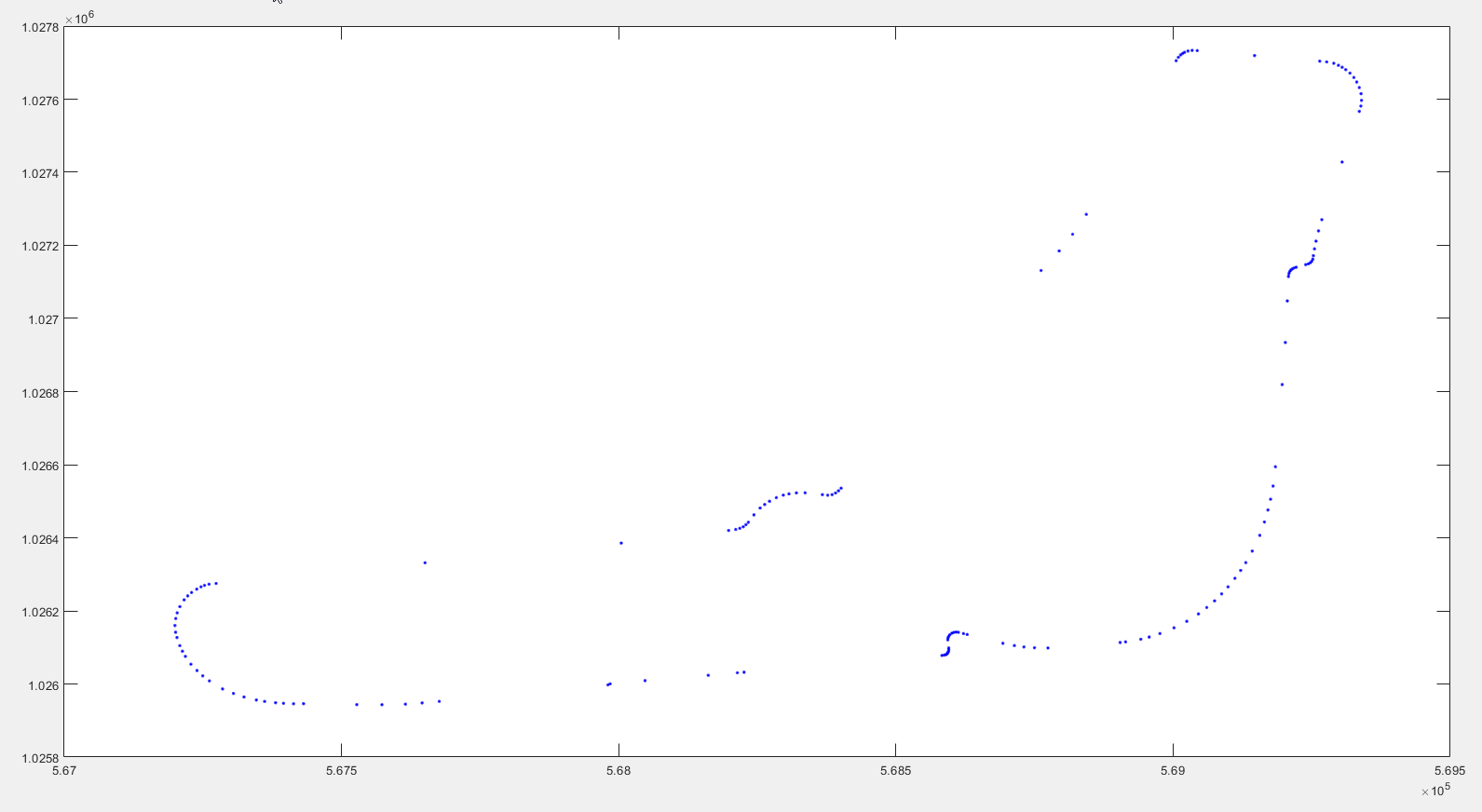

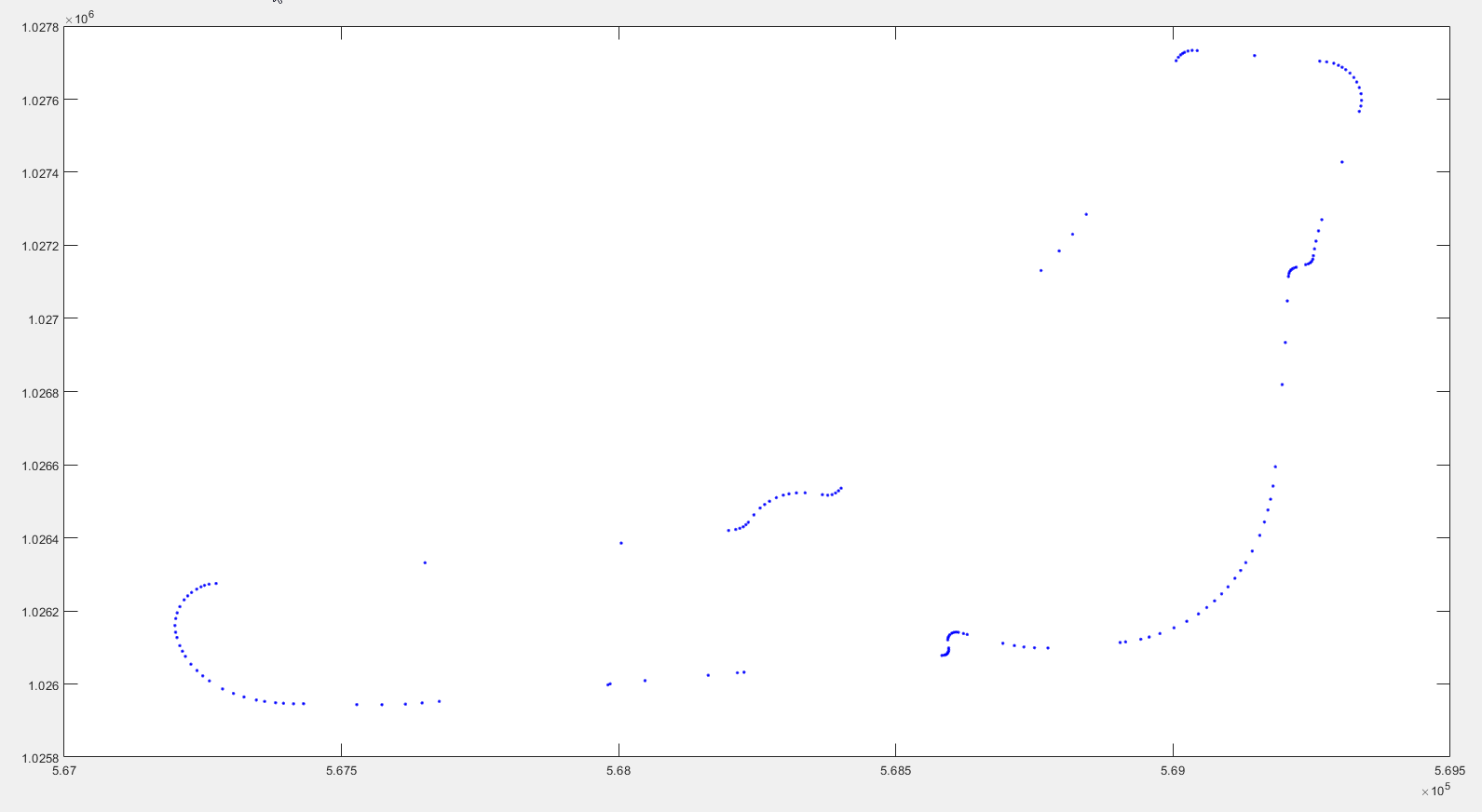

 Beschreibung:
x-y Punkte-Plot

Download
 Dateiname:  Monza_Punkte.png
 Dateigröße:  22.06 KB
 Heruntergeladen:  92 mal
Private Nachricht senden Benutzer-Profile anzeigen


T16
Forum-Anfänger

Forum-Anfänger


Beiträge: 46
Anmeldedatum: 31.01.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.02.2018, 10:19     Titel:
  Antworten mit Zitat
Interessante Aufgabenstellung. Ich würde hier folgendermaßen vorgehen:

Schritt 1: Suchen der beiden Punkte die am nähesten zusammenliegen. Die beiden Punkte dienen nur als Startpunkt, da man hier wohl davon ausgehen kann dass sie tatsächlich nacheinander auf der Strecke liegen.

Schritt 2: Vektor von Punkt 1 zu Punkt 2 definieren.

Schritt 3: Von Punkt 2 aus in Vektorrichung ein Rechteck mit einer festgelgten Breite und einer möglichst kurzen Höhe h definieren.

Schritt 4: Schauen ob ein weiterer Punkt in dem Rechteck liegt, falls nicht: Höhe des Rechtecks erhöhen, erneut schauen etc.

Wenn ein Punkt im Rechteck liegt wird davon ausgegangen dass das der nächste Punkt ist, dann kann wieder ein neuer Vektor von Punkt 2 zu Punkt 3 definiert werden usw.

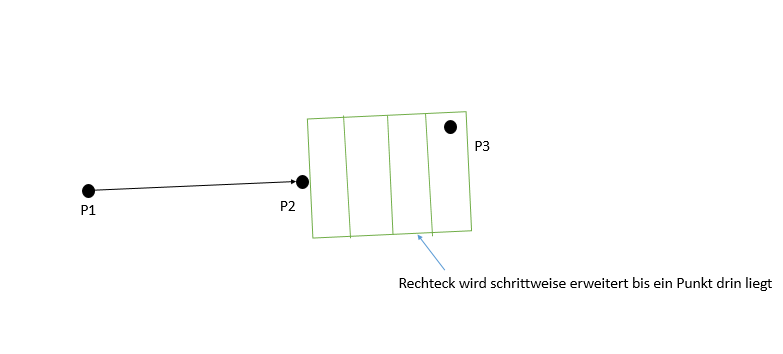

Hab noch ein Bild angehängt, hoffe es ist verständlich. Smile

 Beschreibung:

Download
 Dateiname:  Unbenannt.PNG
 Dateigröße:  10.9 KB
 Heruntergeladen:  102 mal
Private Nachricht senden Benutzer-Profile anzeigen

maxge089
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 31.01.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.02.2018, 10:07     Titel:
  Antworten mit Zitat
Danke für die gute Idee! Ich werd's so versuchen
