Orientierungsbild erstellen wie? regionprops? |
|
| LeMarc |
Forum-Newbie
|
 |
Beiträge: 2
|
|
|
|
Anmeldedatum: 22.11.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 22.11.2012, 14:50
Titel: Orientierungsbild erstellen wie? regionprops?
|
 |
Hallo, ich versuche aus einem Bild ein Orientierungsbild zu erstellen. Er soll mir für jeden Bereich im Bild eine Orientierung der Linie anzeigen.
Das Ausgangsbild (bsp.: ein Fingerabdruck) soll in kleine Felder unterteilt werden und für jedes Feld soll eine Orientierung berechnet werden. Am besten wäre es, wenn dafür ein Winkel in ein Array gespeichert wird.
Habt ihr eine Ahnung, wie man sowas mit Matlab machen kann. Von einem Prof habe ich den Tipp bekommen, dass mit regionprops zu machen. Leider scheiter ich bei dem Versuch

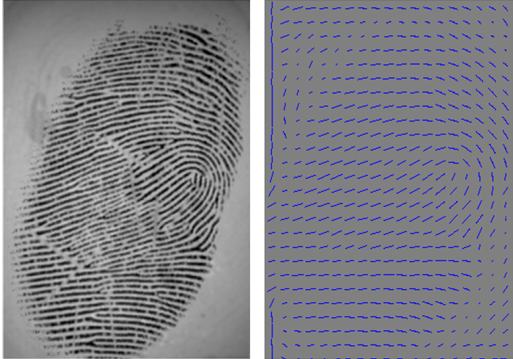

Ich habe ein Bild als Anhang hinzugefügt, damit ihr genau wisst, was ich haben möchte.
Vielen Dank
| Beschreibung: |
|
Download |
| Dateiname: |
orientierungsbild.png |
| Dateigröße: |
143.1 KB |
| Heruntergeladen: |
515 mal |
|
|
|
|
|
|
| Hubertus |
Forum-Meister
|
|
Beiträge: 1.034
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: Hamburg
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.11.2012, 15:05
Titel:
|
|
Moin,
es gibt in Matlab die Funktionen: >>gradient &quiver. Wenn du diese auf ein SW-Bild anwendest, bekommst du eine einheitlich blaue Fläche. Erst durch die Lupenfunktion siehst du kleine Pfeile, die zum höchsten Anstieg hin zeigen.
Zur Orientierung mache dir ein sehr kleines Bild (50*50 Pixel) und darin eine kleinere Fläche, etwa 4*4 Pixel. Damit das Ganze übersichtlich wird!!! Die Funktion gradient gibt dir die Werte der Pfeile zurück.
Viele Grüße
Hubertus
|
|
|
|
|
|
|
