Verfasst am: 06.04.2020, 17:31 Titel: Output vom Text mit verweis in einer Zeile auf Diagramm

Hallo,

wie kann man auf einem Diagramm Text mit Verweis auf eine Variable implementieren, sodass alles in eine Zeile ist?

Im Anhang ist ein Beispiel.

Links unten ist ein Text (µ static= 0.56 %), wo Zahl 0.56 als verweis auf gerechte Zahl ist. "µ static ", 0.56 und % sind in unterschiedlichen Zeilen. Ich möchte programmieren, dass alles in eine Zeile ist, wie unten rechts. Dabei muss 0.56 als verweis bleiben, um nicht immer diese Zahl manuell einzutragen.

Zur zeit habe ich nur eine Lösung. Man kann drei unterschiedliche Texte schreiben und mit Koordinaten spielen, dass alles in gleiche ebene ist. Vielleicht gibt es andere Möglichkeit? Ich möchte nicht mit Koordinaten spielen.

vieln dank im voraus!


Beschreibung:

Download

Dateiname:


Dateigröße:

31.56 KB

Heruntergeladen:

172 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 06.04.2020, 17:57 Titel:

Hallo,

etwa so:

Code:

txt = [a, num2str(b), c];
text(txt, ...)

Funktion ohne Link?

Bitte generell den bestehenden Code posten.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Yurii

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 04.04.20

	Wohnort: Bochum

	Version: ---

Verfasst am: 06.04.2020, 18:23 Titel:

Ich mache bestimmt etwas falsch. Funktioniert bei mir trotzdem nicht.

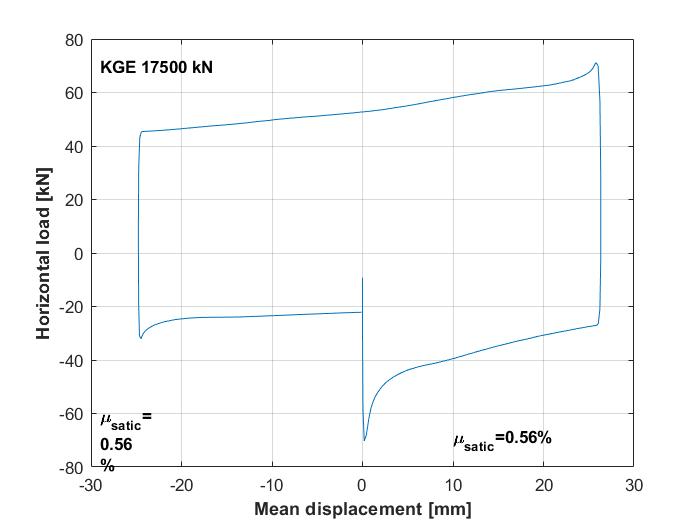

Es is code für rechte Variante (siehe Anhang)

Code:

txt = ["\mu_{satic}=",num2str(mue_LC1_static), "%"];

Funktion ohne Link?

Code:

text(10,-70,txt,'FontWeight',"bold",'ButtonDownFcn','latex')

Funktion ohne Link?

ich hab noch etwas gefunden (linke Variante. Anhang):

Code:

A1 = "\mu_{satic}=";
A2 = eval(sprintf('%.2f',mue_LC1_st));
A3 = '%';
str = sprintf(formatSpec,A1,mue_LC1_static,A3)
text(-29,-70,str,'FontWeight',"bold",'ButtonDownFcn','latex')

Funktion ohne Link?

Aber trotzdem bekomme ich 0.56 nicht


Beschreibung:

Download

Dateiname:


Dateigröße:

32.26 KB

Heruntergeladen:

164 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 06.04.2020, 19:06 Titel:

Hallo,

im ersten Versuch einfache ' ' statt doppelte oder

Code:

txt = "\mu_{satic}=" + mue_LC1_static + "%";

Funktion ohne Link?

Sollte der Befehl nicht eher:
text(10,-70,txt,'FontWeight',"bold",'Interpreter','latex')
heißen?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Yurii

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 04.04.20

	Wohnort: Bochum

	Version: ---

Verfasst am: 06.04.2020, 19:29 Titel:

Hallo,
Villen Dank!
alles geklappt mit:

Code:

txt = "\mu_{satic}=" + mue_LC1_static + "%";

Funktion ohne Link?

mit 'Interpreter' funktioniert nicht. Warum, weiß ich nicht. ich habe einfach andere Operator gewählt .

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 06.04.2020, 19:42 Titel:

Hallo,

wenn du Latex als Interpreter wählen willst, musst du dich auch an die Syntax halten:

Code:

txt = "$\mu_{satic}=" + mue_LC1_static + "\%$";

Funktion ohne Link?

(das entscheidende sind die $ und \ )

Ob das jetzt einen Mehrwert bringt, ist die andere Frage.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
