p-V Diagramm erstellen



Joe01
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 28.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.06.2020, 17:57     Titel: p-V Diagramm erstellen
  Antworten mit Zitat
Moin zusammen,

ich habe ein Programm mit Matlab und Simulink geschrieben, dass mir bei einer isothermen Expansion das Volumen und den Druck über die Zeit aufzeigt.

Nun will ich ein p-V Diagramm daraus erstellen aber leider fehlt mir da der Einstieg.

Meine ersten Überlegeung war die berechneten Werte als gleich Große Vektoren mit linspace darzustellen und dann diese zu plotten.

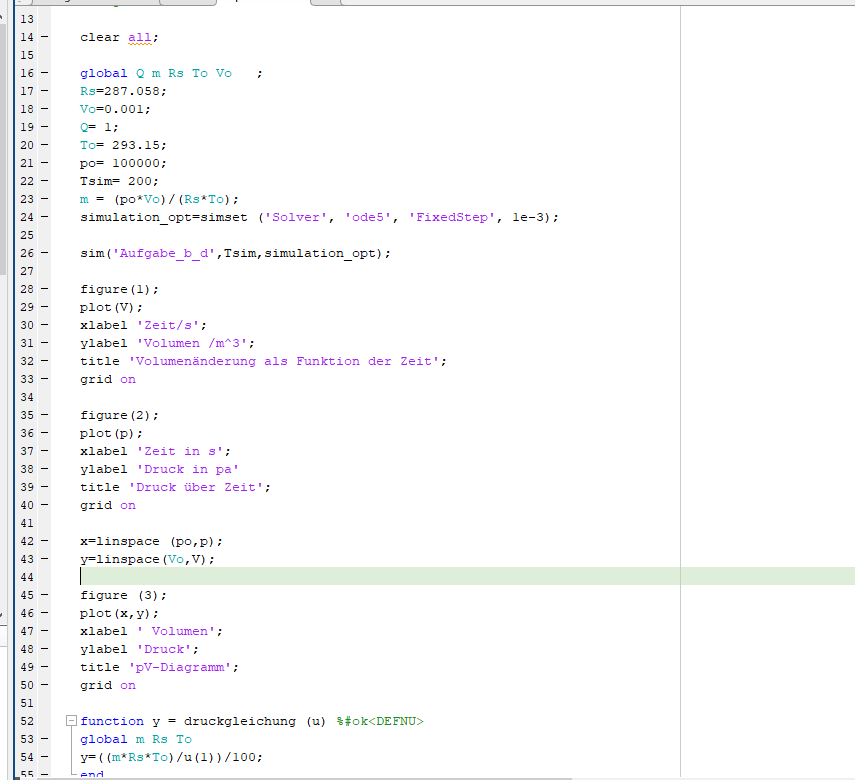

Im Anhang habe ich mal das Skript mit eingefügt.
Kann mir da jemand einen Anstoß geben?

Danke im Voraus!

Mit freundlichen Grüßen

Joe

 Beschreibung:

Download

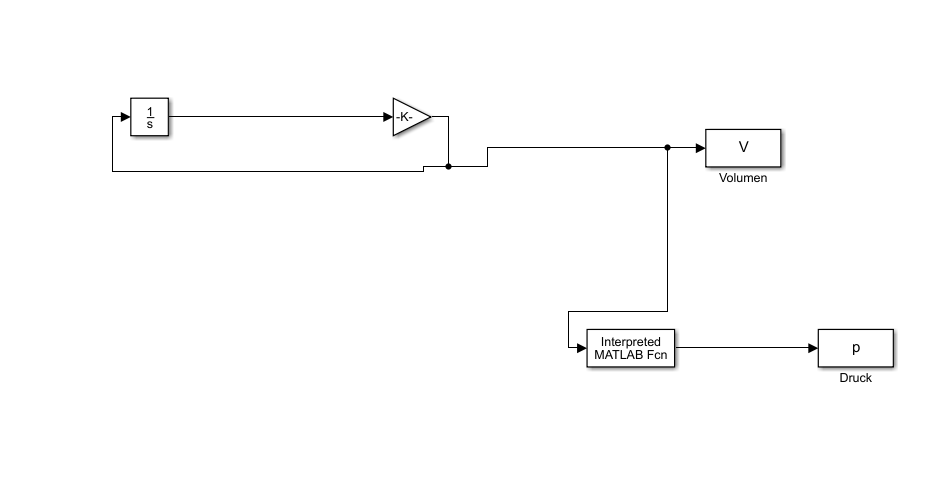

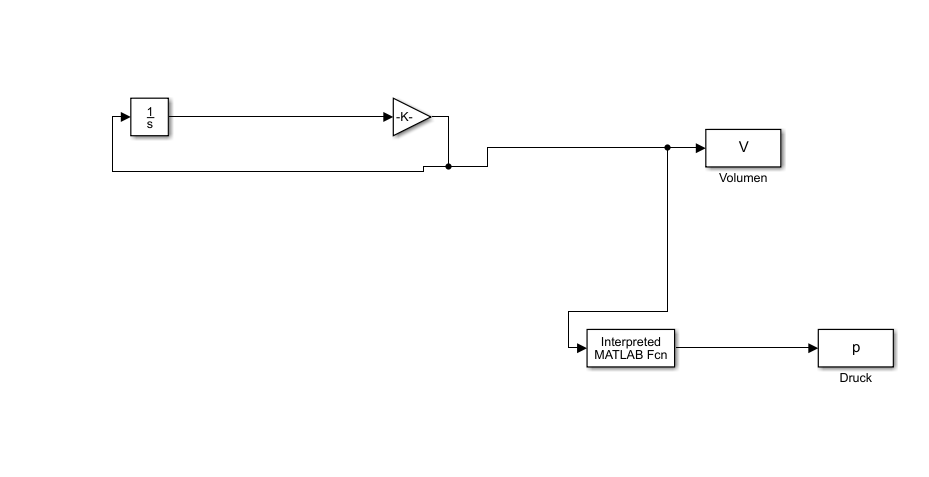

 Dateiname:  Simulink.PNG
 Dateigröße:  11.92 KB
 Heruntergeladen:  15 mal
 Beschreibung:

Download
 Dateiname:  Skript.PNG
 Dateigröße:  37.84 KB
 Heruntergeladen:  16 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 21.740
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 05.06.2020, 22:05     Titel:
  Antworten mit Zitat
Hallo,

was spricht gegen ein einfaches
Code:

bzw.
Code:


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Joe01
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 28.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.06.2020, 23:50     Titel:
  Antworten mit Zitat
Hallo,

hatte ich auch schon versucht.

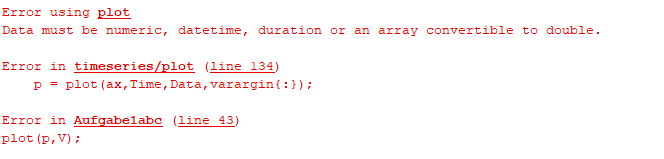

Da kam folgende Fehlermeldung (Siehe Anhang).

Da sieht für mich aus wie ein Formatierungfehler und ich dachte mit linspace würden die dann dieselbe Formatierung haben.

Mit freundlichen Grüßen

Joe

 Beschreibung:

Download
 Dateiname:  Fehler.PNG
 Dateigröße:  6.59 KB
 Heruntergeladen:  13 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.740
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 05.06.2020, 23:54     Titel:
  Antworten mit Zitat
Hallo,

meinst du mit "Formatierung" etwa die Anzahl der Elemente?
Laut Fehlermeldung ist das Problem der Datentyp. Schau doch mal, ob du in Simulink einstellen kannst, dass p und V als Array statt als Timeseries zurückgegeben werden. Ansonsten musst du halt sehen, wie du aus diesen Timeseries die tatsächlichen Werte extrahiert bekommst.
Generell ist es hilfreich, die Modelle statt Screenshots zu posten. Dann kann man Vorschläge auch direkt ausprobieren.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Joe01
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 28.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.06.2020, 01:14     Titel:
  Antworten mit Zitat
Hi,

danke Harald, ich hatte die Fehlermeldung falsch interpretiert, Matlab/Programmieren ist sehr neu für mich.
Habe im Simulink die Timeseries in Arrays umgestellt und es klappt jetzt.

Btw, hast recht nächsten mal lade die Datei hoch, nochmal danke für die Unterstützung.

Mit freundlichen Grüßen

Joe
Private Nachricht senden Benutzer-Profile anzeigen
