Verfasst am: 26.01.2010, 11:51 Titel: Patch drehen und auf neue Eckwerte zugreifen

Hallo,
ich bin dabei für ein Projekt ein Rechteck zu patchen und dieses soll mit einem Pushbutton um seinen Mittelpunkt zu drehen sein.
Die Eckpunkte werden über eine 2x4-Matrix (x- sowie y-Werte) übergeben.

Das erste patchen klappt auch, die erste Drehung ebenfalls, aber danach soll die Funktion 'drehung_test' auf die neuen Eckpunkte zugreifen, und nicht auf die Alten bzw. auf Daten, von denen ich nicht so recht weiß, welche es sind.

Die erste Funktion, die das Figure und den Pushbutton erzeugt, lautet folgendermaßen:

Code:

%Balken_figure
function balken(Balken)

global Balkenx Balkeny
axis equal

Balkenx=[Balken(1,:)];
Balkeny=[Balken(2,:)];

patch(Balkenx, Balkeny, 'b');
buttonHandle = uicontrol('Style','pushbutton','String',...
'Textschalter','Position',[(250/2)-100 150 100 50],...
'Tag','Button','Callback','drehung_test');

end

Funktion ohne Link?

Der Callback des buttons greift auf die folgende Funktion zu:

Code:

%Drehungs_funktion
function drehung_test

global Balken Balkenx Balkeny

%Werte für Eckpunkte in Abhaengigkeit vom Mittelpunkt des Rechtecks
ax1=[(Balkenx(1,2)-Balkenx(1,1))/(-2)];
ax2=[(Balkenx(1,2)-Balkenx(1,1))/(2)];
ax3=[(Balkenx(1,2)-Balkenx(1,1))/(2)];
ax4=[(Balkenx(1,2)-Balkenx(1,1))/(-2)];
ay1=[(Balkeny(1,4)-Balkeny(1,1))/(-2)];
ay2=[(Balkeny(1,4)-Balkeny(1,1))/(-2)];
ay3=[(Balkeny(1,4)-Balkeny(1,1))/(2)];
ay4=[(Balkeny(1,4)-Balkeny(1,1))/(2)];
mx=[Balkenx(1,1)+ax2];
my=[Balkeny(1,1)+ay3];
m=[mx; my]; %Neuer Mittelpunkt

a1=[ax1;ay1];
a2=[ax2;ay2];
a3=[ax3;ay3];
a4=[ax4;ay4];

%Drehung der Eckpunkte
c1=[cos(pi/16) -sin(pi/16); sin(pi/16) cos(pi/16)]*[a1];
c2=[cos(pi/16) -sin(pi/16); sin(pi/16) cos(pi/16)]*[a2];
c3=[cos(pi/16) -sin(pi/16); sin(pi/16) cos(pi/16)]*[a3];
c4=[cos(pi/16) -sin(pi/16); sin(pi/16) cos(pi/16)]*[a4];

%Neue Eckpunkte in relation zum ursprünglichen Ursprung
c1=m+c1;
c2=m+c2;
c3=m+c3;
c4=m+c4;

cx=[c1(1,1),c2(1,1), c3(1,1), c4(1,1)];
cy=[c1(2,1),c2(2,1), c3(2,1), c4(2,1)];
patch(cx,cy,'r');

%Hier sollen jetzt die ursprünglichen Werte von Balkenx/y überschrieben werden mit den neuen Eckpunkten, die die Drehung bei erneutem Aufruf nutzen soll, dies geschieht aber nicht.
Balkenx=cx;
Balkeny=cy;

end

Funktion ohne Link?

Stattdessen passiert das, was ich als jpg angehängt habe.

Woran liegt es, bzw. was muss ich ändern?
Wäre um jeden Ratschlag dankbar..

Grüße
Sherlock


Beschreibung:

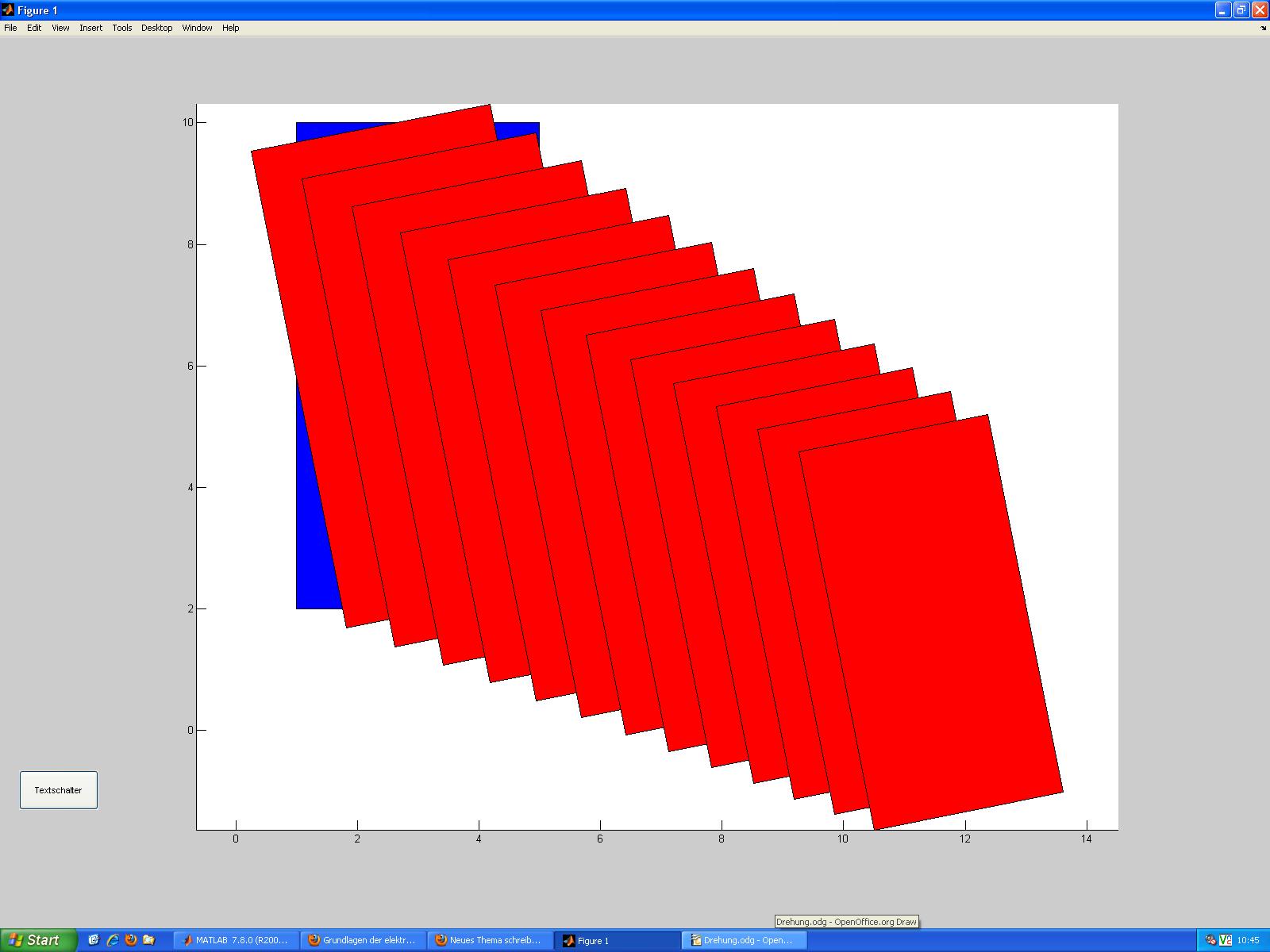

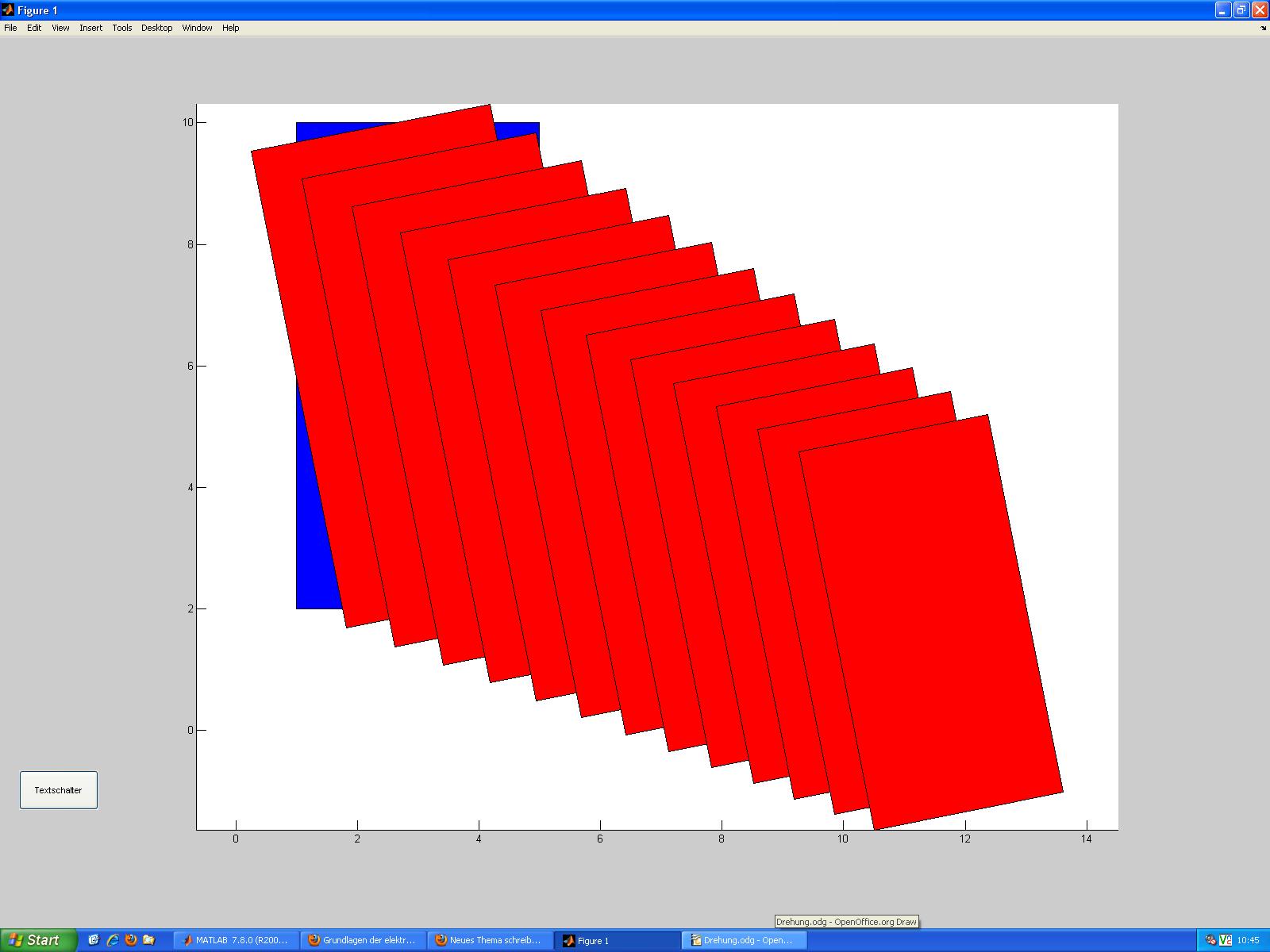

Screenshot nach mehrmaligem betätigen des Drehbuttons

Download

Dateiname:


Dateigröße:

112.76 KB

Heruntergeladen:

514 mal

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 26.01.2010, 15:59 Titel:

okay hat sich erledigt Wink
