PDE Toolbox - Phase bei der Frequenzantwortsanalyse



Madden
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 14.01.21
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.01.2021, 11:54     Titel: PDE Toolbox - Phase bei der Frequenzantwortsanalyse
  Antworten mit Zitat
Hallo,
ich versuche mich gerade an der Frequency Response Analysis der Partial Differential Equation Toolbox. Mein Problem ist folgendes: Ich habe einen Stator eines Elektromotors und möchte Drücke auf die nach innen gerichteten Zahnflächen aufprägen. Und zwar mit einem Phasenwinkel, in dem folgendem Beispiel hat der Stator 24 Zähne und die Drücke sollen jeweils einen Phasenwinkel von 2*pi/24 zueinander haben.
Code:

stator_geometry = 'n24_stator.stl';
fmodel = createpde('structural','frequency-solid');
importGeometry(fmodel,stator_geometry);

% Mesh erzeugen
generateMesh(fmodel,'Hmin',0.005,'Hmax',0.01);
N = 24; %Anzahl der Zähne
faces = [5,9,13,17,21,25,29,33,37,41,45,49,53,57,61,65,69,73,77,81,85,89,93,97]; %Zahninnenflächen

% Material und Modelleigenschaften
structuralProperties(fmodel,'YoungsModulus',2E11,'PoissonsRatio',0.3,'MassDensity',7850);
structuralBC(fmodel,'Constraint','fixed','Face',1) % Grundfläche fixieren
structuralDamping(fmodel,'Zeta',0.03)              % Dämpfung

pressure = 1; %Druck Amplitude

% Anregung
for n=1:N
    winkel = 2*pi*(n-1)/N;
    % Pseudo Code
    pLoad = "Funktion(pressure,winkel)"; %Hier weiß ich nicht weiter
    structuralBoundaryLoad(fmodel,'Face',faces(n),'Pressure',pLoad);
end
% Frequency Response Solve
flist = linspace(0,16000,200)*2*pi; % 0-16kHZ
RF = solve(fmodel,flist);

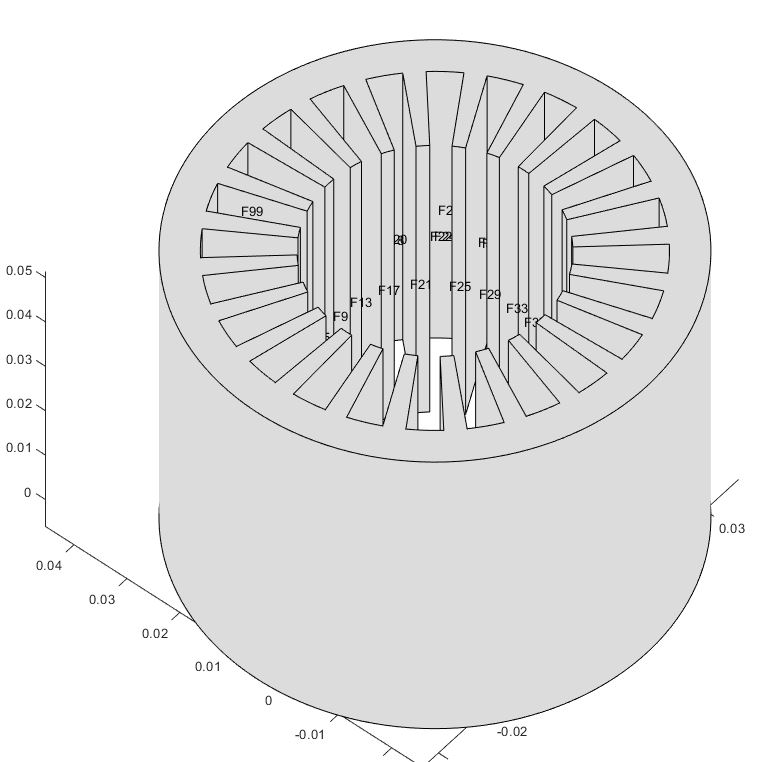

Zur Veranschaulichung habe ich ein Bild sowie die .stl Datei des Stators angehängt.
Ich würde mich freuen wenn jemand eine Idee hat wie ich pLoad richtig bestimmen kann.
Grüße und vielen Dank.
Madden

n24_stator-stl.zip
 Beschreibung:

Download
 Dateiname:  n24_stator-stl.zip
 Dateigröße:  14.92 KB
 Heruntergeladen:  10 mal
 Beschreibung:

Download

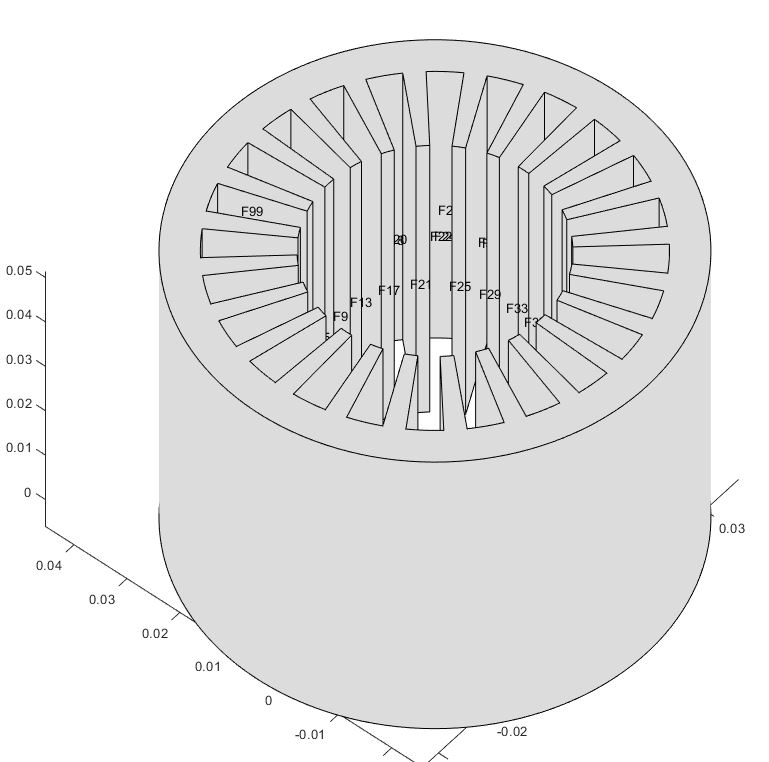

 Dateiname:  N24_Stator.JPG
 Dateigröße:  63.14 KB
 Heruntergeladen:  12 mal
