Peakanalyse für zeitlichen Signalverlauf |
|
| openalex |
Forum-Newbie
|
 |
Beiträge: 4
|
|
|
|
Anmeldedatum: 12.05.14
|
|
|
|
Wohnort: Dortmund
|
|
|
|
Version: R2012b
|
|
|
|
 |
|
Verfasst am: 12.05.2014, 10:50
Titel: Peakanalyse für zeitlichen Signalverlauf
|
 |
| |
 |
 |
Hallo zusammen! Ich habe ein Problem für das ich keinen Lösungsansatz gefunden habe, deshalb hoffe ich auf frische Ideen.
Ich möchte gerne zeitliche Signalverläufe aus Messungen analysieren. Dabei interessieren mich bisher folgende Zeitpunkte: der Signalbeginn, das Signalmaximum und die Signallänge. Die bestimmt des Zeitpunkts des Beginns und des Maximums waren sehr einfach und funktionieren zuverlässig. Jedoch ist das mit der Signallänge schwieriger.

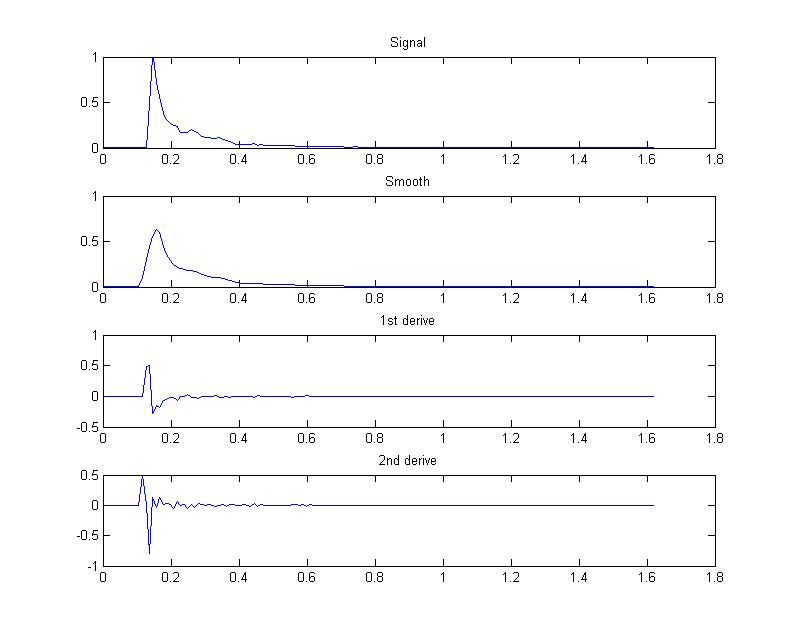

Ein typisches Signal sieht etwa so aus:
Zusätzlich habe ich das Signal geglättet und die 1. udn 2. Ableitung gebildet.
Das Signal dauert (mit dem Auge abgelesen) etwa bis t = 0.4 s an. Der Rest ist vernachlässigbar. Da jedoch das Signal auf der abklingenden Flanke möglicherweise nicht zurück auf 0 bzw Rausch-Niveau fällt, kann ich dies als Abbruchbedingung nicht verwenden. Meistens ist es nach der Messung etwas erhöht. Alternativ hatte ich überlegt die 1. Ableitung zu betrachten und als Abbruchbedingung den konstanten Verlauf ab dem Zeitpunkt 0.6 zu wählen.
Dabei sei gesagt, dass in diesem Plot die Ableitungen von den geglätteten Verläufen benutzt wurde. Nutze ich nicht smooth, dann "zappelt" der Verlauf mehr, so dass ich eine einzige Abbruchbedingung gar nicht finde.
Ich hatte auch noch überlegt die Abbruchbedingung, aus einer Anzahl an gemittelten Werten zu bestimmen. Also sobald der Verlauf keine oder eine geringe Steigung mehr aufweist das Signal als beendet zu definieren.
Ich habe auch in der Matlab Hilfe gesucht, aber für die Peak Länge habe ich bisher nichts brauchbares gefunden.
Vielleicht hat einer eine gute Idee
| Beschreibung: |
|
Download |
| Dateiname: |
signal.jpg |
| Dateigröße: |
40.26 KB |
| Heruntergeladen: |
418 mal |
|
|
|
|
|
|
| hiho |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 17.07.2018, 12:46
Titel: Re: Peakanalyse für zeitlichen Signalverlauf
|
|
Bei den ersten beiden Plots reicht ja schon ein fester Grenzwert, den du festlegen kannst, fällt der Wert darunter, ist das Signal zu Ende. bei den anderen beiden "zappelt" es ja um den Mittelwert, da müsstest du vllt einen Schwellenwert ebenfalls festlegen und könntest dann ein Zeitintervall hinzuziehen. Sprich du sagst ihm, wenn du über den Zeitraum von x Sekunden nicht über den Wert y kommst, ist das Signal zu Ende.
Ich hoffe das hilft etwas.
[EDITED, Jan, bitte nicht die vorhergehende Nachricht vollständig zitieren - Danke]
|
|
|
|
| DerElch |
Forum-Anfänger
|
|
Beiträge: 21
|
|
|
|
Anmeldedatum: 18.07.18
|
|
|
|
Wohnort: Wien
|
|
|
|
Version: 2017b
|
|
|
|
|
|
|
Verfasst am: 18.07.2018, 10:35
Titel:
|
|
|
|
|
|
|
|
