Verfasst am: 08.03.2012, 15:16 Titel: Performance Surf

Guten Tag,

ich habe ein kleines Problem mit der Performance der Surf Funktion.

Folgende Situation

Matrix mit Dimension 1700 x 1700

Ich möchte diese Matrix 3D ploten. Das Ergebnis soll wie im Anhang aussehen, jedoch ohne Gitter.

Hier ist die Funktion die ich geschrieben habe:

Code:

function PlotMatriceSurf(x)
surf(x);
shading interp;
end

Funktion ohne Link?

Jetzt mein Problem. Die Performance, wenn ich das Ergebnisplot drehen will, ist einfach sehr schlecht. Es dauert mehrere Sekunden, bis das neue Bild angezeigt wird.

Kann man da irgendetwas machen?

Danke für die Antworten.

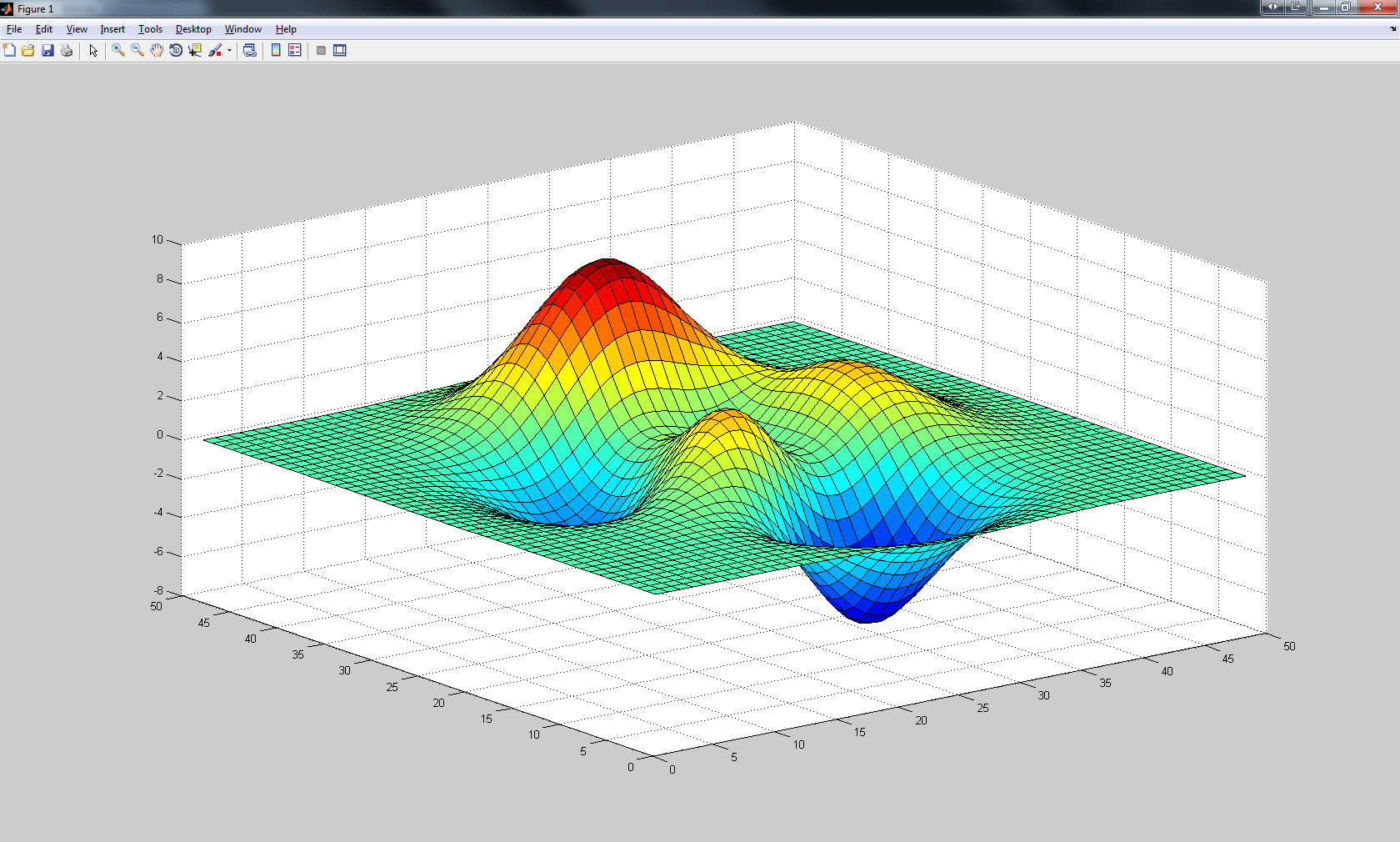

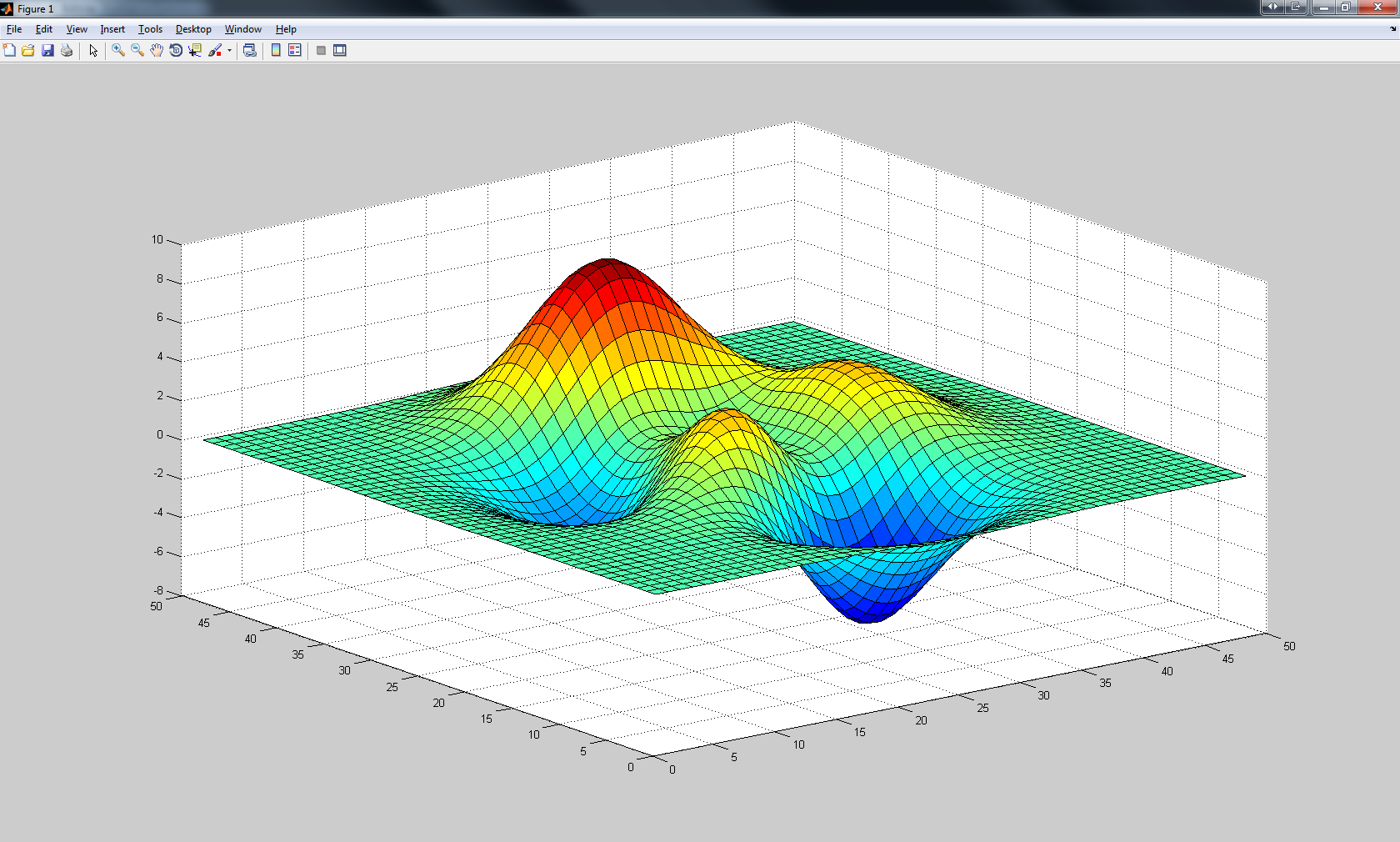

Beschreibung:

So soll es aussehen

Download

Dateiname:


Dateigröße:

153.22 KB

Heruntergeladen:

534 mal

utgmk

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 08.03.12

	Wohnort: ---

	Version: ---

Verfasst am: 08.03.2012, 15:18 Titel: zweiter Versuch

Ich habe auch versucht, den Plot anders zu erstellen.

Code:

function PlotMatriceOptimze(x, opti)
s = surf(x);
p=patch(surf2patch(s))
reducepatch(p,opti)
delete(s)
set(p,'facecolor','w','EdgeColor','b');
end

Funktion ohne Link?

jedoch habe ich da das Problem, dass die Farben nicht passen. Und es nicht möglich ist, eine Matrix mit 1700 x 1700 Pixeln zu laden. Dann erscheint eine Exception.

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 08.03.2012, 18:26 Titel: Re: zweiter Versuch

Hallo utgmk,

Gibt es eine Fehlermeldung beim Erscheinen der Exception?

Gruß, Jan

utgmk

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 08.03.12

	Wohnort: ---

	Version: ---

Verfasst am: 12.03.2012, 11:35 Titel:

Hallo

also bei der Funktion

Code:

function PlotMatriceSurf(x)
surf(x);
shading interp;
end

Funktion ohne Link?

kommt keine Fehlermeldung.

Bei der Funktion

Code:

function PlotMatriceOptimze(x, opti)
s = surf(x);
p=patch(surf2patch(s))
reducepatch(p,opti)
delete(s)
set(p,'facecolor','w','EdgeColor','b');
end

Funktion ohne Link?

Kommt die Exception:

{"\n\n... MWMCR::EvaluateFunction error ... \nUnexpected Standard exception from MEX file.\nWhat() is:bad allocation\n\nError in => PlotMatriceOptimize.m at line 19.\n\n... Matlab M-code Stack Trace ...\n at\nfile C:\\Program Files\\MATLAB\\MATLAB Compiler Runtime\\v716\\toolbox\\matlab\\specgraph\\reducepatch.m, name reducepatch, line 123.\n at\nfile C:\\Users\\test\\AppData\\Local\\Temp\\test\\mcrCache7.16\\Plot_80\\Plot\\PlotMatriceOptimize.m, name PlotMatriceOptimize, line 19.\n\n"}

Diese Funktion ist aber irgendwie auch nicht wirklich schneller.

Also die Anforderung ist weiterhin die, eine Matrix 1700 x 1700 performant zu plotten, dass das Ergebnis so aussieht wie die surf Funktion.

Danke für die Antworten.

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 12.03.2012, 11:49 Titel:

Hallo,

Vorschlag:
nicht die volle Matrix plotten, sondern z.B. nur jeden 2., 5. oder 10. Datenpunkt in jeder Richtung. Bei 1700x1700 müssen knapp 3 Mio. Datenpunkte aktualisiert werden, was etwas viel ist.
Wenn die Einträge der Matrix nicht zu stark variieren, sollte das kaum einen sichtbaren Unterschied machen.

Grüße,
Harald

utgmk

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 08.03.12

	Wohnort: ---

	Version: ---

Verfasst am: 12.03.2012, 15:03 Titel:

Ja das stimmt. Die Matrix kommt von einer 3 MegPixel Kamera.

gibt es da eventuell einen schönen Algorithmus, wie man die Matrix verkleinern kann und das die Werte noch einigermaßen repräsentativ sind.

Z.b Verrechnung der benachbarten Pixel als Mittelwert?

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 12.03.2012, 15:07 Titel:

Hallo,

wenn es ohnehin um ein Bild geht, könnte man IMRESIZE aus der Image Processing Toolbox verwenden. Dort dürften solche Aspekte berücksichtigt sein.

Grüße,
Harald

utgmk

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 08.03.12

	Wohnort: ---

	Version: ---

Verfasst am: 12.03.2012, 17:12 Titel:

Nein es ist kein Image.

Es sind Daten von einem 3D Messplatz. (XYZ Koordinaten)

Die Funktion IMRESIZE hört sich sehr interessant an.

Werde ich später gleich mal ausprobieren.

Ich melde mich wieder.
