Pfeil vom textbox bis zum bestimmten Punkt auf dem Diagramm



Yurii
Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 04.04.20
Wohnort: Bochum
Version: ---
     Beitrag Verfasst am: 04.02.2021, 09:34     Titel: Pfeil vom textbox bis zum bestimmten Punkt auf dem Diagramm
  Antworten mit Zitat
Hallo zusammen!

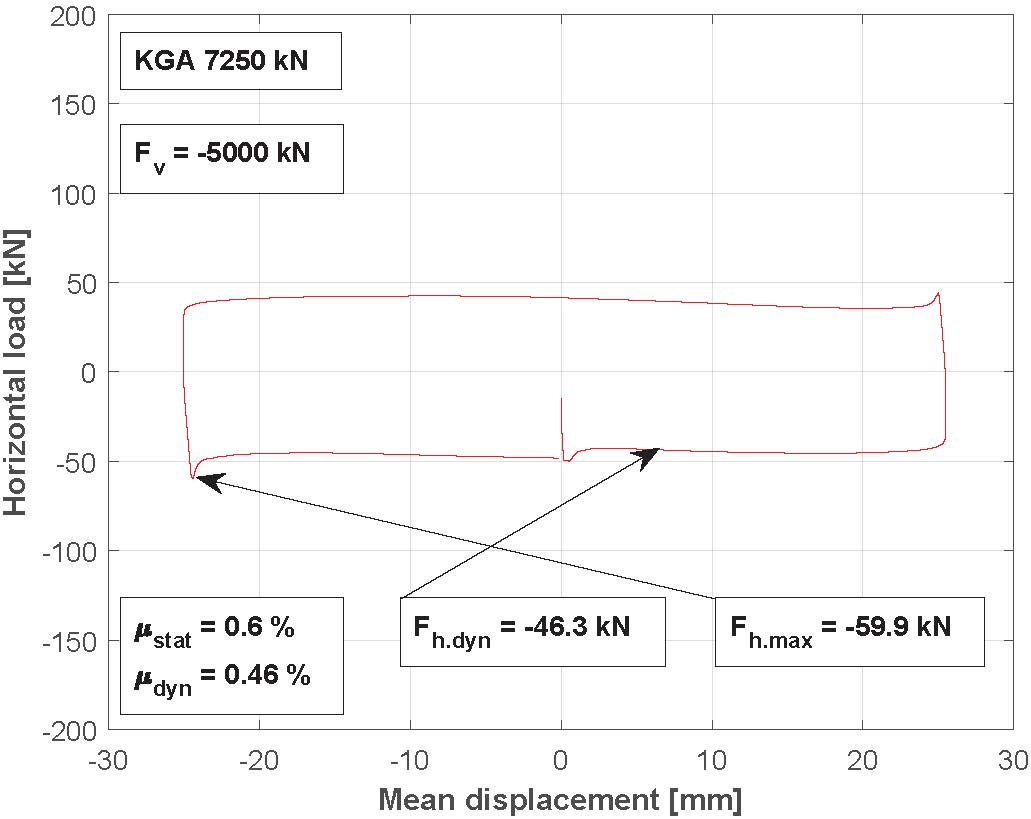

ich möchte vom textbox bis zum bestimmten Punkt auf dem Diagramm einen Pfeil, sieh Bild, mittels code aufzeichnen. Die Punkte auf dem Diagramm sind die Variablen.

wenn das hilft, kopiere ich code für Plot, welche ich verwende.

Code:
plot(LC_1(:,10),LC_1(:,4),'Color',"red"); % zuers x-Achse und dann y-Achse
xlabel('Mean displacement [mm]','FontWeight',"bold"); % Beschriftung von x-Achse
ylabel('Horizontal load [kN]','FontWeight',"bold"); % Beschriftung von y-Achse
axis_LC1 = gca; % variable für limit y-Achse
set(axis_LC1,"YLim",[-200,200]) % limit y-Achse

%Primäres Hauptgitter
%----------------------------
grid on;
ax = gca;
%c = ax.GridColor;
ax.GridColor = 'black';%Farbe des primären Hauptgitters
%----------------------------
% erste zwie Zahlen sind Koordinaten vom Text im Diagramm
%text(-29,70,Bearing_name,'FontWeight',"bold",'ButtonDownFcn','latex')% Name of bearing
dim_1 = [0.14 0.605 0.3 0.3]; % Position vom 'textbox' im Diagramm in [%]
h_annotation_1=annotation('textbox',dim_1,'String',Bearing_name);
h_annotation_1.BackgroundColor = 'white';
h_annotation_1.FitBoxToText = "on";
h_annotation_1.FontWeight = "bold";
%----------------------------
% Kräfte
dim_2 = [0.14 0 0.25 0.8]; % Position vom 'textbox' im Diagramm in [%]
str_2 = {"F_v = " + F_v + " kN"};
h_annotation_2=annotation('textbox',dim_2,'String',str_2);
h_annotation_2.BackgroundColor = 'white';
h_annotation_2.FitBoxToText = "on";
h_annotation_2.FontWeight = "bold";
%----------------------------
% Reibwert
dim_3 = [0.14 0 0.25 0.26]; % Position vom 'textbox' im Diagramm in [%]
str_3 = {"\mu_{stat} = " + mue_LC1_static + " %","\mu_{dyn} = " + mue_LC1_dynymic + " %"};
h_annotation_3=annotation('textbox',dim_3,'String',str_3);
h_annotation_3.BackgroundColor = 'white';
h_annotation_3.FitBoxToText = "on";
h_annotation_3.FontWeight = "bold";
%----------------------------

% Kräfte
dim_4 = [0.65 0 0.25 0.26]; % Position vom 'textbox' im Diagramm in [%]
str_4 = {"F_{h.max} = " + maximum_Fh_LC1 + " kN"};
h_annotation_2=annotation('textbox',dim_4,'String',str_4);
h_annotation_2.BackgroundColor = 'white';
h_annotation_2.FitBoxToText = "on";
h_annotation_2.FontWeight = "bold";
%----------------------------

% Kräfte
dim_5 = [0.38 0 0.25 0.26]; % Position vom 'textbox' im Diagramm in [%]
str_5 = {"F_{h.dyn} = " + dyn_Fh_LC1 + " kN"};
h_annotation_2=annotation('textbox',dim_5,'String',str_5);
h_annotation_2.BackgroundColor = 'white';
h_annotation_2.FitBoxToText = "on";
h_annotation_2.FontWeight = "bold";
%----------------------------


 Beschreibung:

Download
 Dateiname:  Diagramm.jpg
 Dateigröße:  67.4 KB
 Heruntergeladen:  9 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 22.724
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 07.02.2021, 18:22     Titel:
  Antworten mit Zitat
Hallo,

im Bild sind ja schon Pfeile. Wie hast du diese erstellst und was stört dich daran?

Zwei Möglichkeiten:
https://de.mathworks.com/matlabcent.....n-2-data-points-in-a-plot
https://de.mathworks.com/matlabcent.....-end-of-it-in-2-d-and-3-d

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
