Phasenanalyse bei FFT


sbstn

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.07.2016, 20:03     Titel: Phasenanalyse bei FFT
  Antworten mit Zitat
Guten Abend zusammen,

ich beschäftige mich gerade mit der FFT in Matlab und habe dieses Programm hier erfolgreich adaptiert:http://www.gomatlab.de/fft-umfassendes-beispiel-t777.html

Das war echt eine super Hilfe. Mit einer zusätzlichen Operation habe ich dann auch den Fehler
Zitat:
Error using horzcat. Dimensions of matrices being concatenated are not consistent.
beseitigt.

Jetzt brauche ich nur einen zusätzlichen Teil dazu: Ich möchte aus der FFT auch noch die Phase berechnen und über der Frequenz auftragen. Das klappt mit folgendem Code:

Code:
%Fourier-Analysis of Phase
o = n+1
for i=1:nbfiles;

    N = numel(data(i).Time)
    fn = data(i).samplingrate/2 % Nyquist-Frequency
    df = data(i).samplingrate/N
    x_fn = 0 : df : fn-df;
    x_fa = 0 : df : data(i).samplingrate-df;

    data(i).DFT_Phase = unwrap(angle(fft(data(i).DFT_Shearstress)));
    data(i).DFT_Phase_2=data(i).DFT_Phase'
    data(i).phase_2 = [data(i).DFT_Phase_2(1)/N data(i).DFT_Phase_2(2:N/2)/(N/2)];

    figure(o)
    stem(x_fn, data(i).phase_2, 'b.-')
    axis([0 fn 0 max(data(i).phase_2)*1.1])
    title('Phase-Shearstress')
    ylabel('Phase')
    xlabel(['Frequency in Hz'])
    grid
    o = o+1
end


Jetzt ist aber das Problem: da kommt eine Phase von kleiner 10^{-18} raus. Und das ist eben viel zu klein. Woran kann das liegen?

Ich bin für jeden Tip dankbar!

Gruß,
Sebastian


sbstn

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.07.2016, 20:49     Titel:
  Antworten mit Zitat
Nochmals Guten Abend,

die obere Frage kann man eigtl fast vollständig ignorieren. Ich habe es mir da etwas zu einfach gemacht: Das Problem lag an den Achsen.

Ich bekomme jetzt tatsächlich eine Phasenverschiebung raus. Allerdings mit einem negativen Wert. Das würde ja bedeuten, dass die Welle "nachzieht", dies kann ich mir anhand meines Graphen noch klar machen.

Außerdem wird die Phasendifferenz mit zunehmender Frequenz größer. Leider Weiß ich nicht, ob das physikalisch sinnvoll ist. Anbei mal die entsprechenden zwei Bilder

Danke,
Sebastian

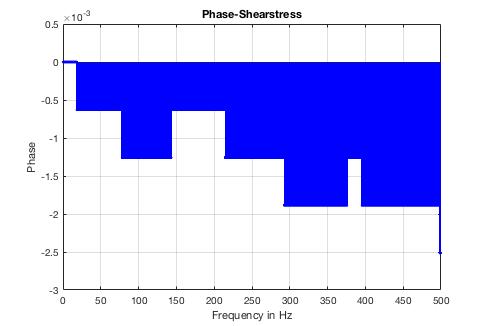

 Beschreibung:
Mein Ergebnis der Phasenverschiebung

Download
 Dateiname:  Phasenverschiebung.jpg
 Dateigröße:  15.34 KB
 Heruntergeladen:  281 mal

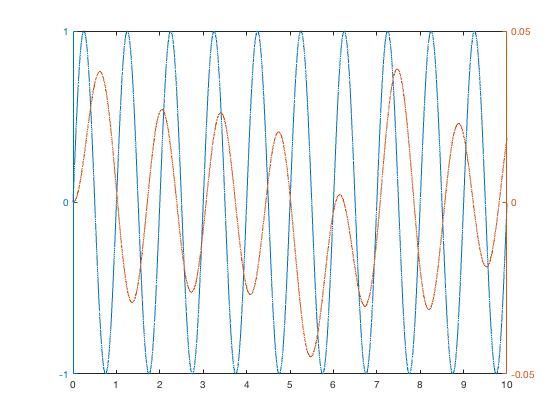

 Beschreibung:
Die Blaue Linie ist der Strain und die Rote die Antwort (Shearstress, von der ich gerne die Phasenverschiebung hätte).

Download
 Dateiname:  StrainundShearstress.jpg
 Dateigröße:  34 KB
 Heruntergeladen:  358 mal
