Phasenverschiebung



hinda121
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 08.11.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.03.2010, 20:50     Titel: Phasenverschiebung
  Antworten mit Zitat
Hallo leute

ich möchte gern eine Costasschleife für mein 16 QAM Modem entwerfen zum besseren verständnis
mit Simulink simulieren,aber irgendwie finde ich in der bibliothek nicht
den richtigen Baustein für die Phasenverschiebung....
könnte mir da jemand behilflich sein?

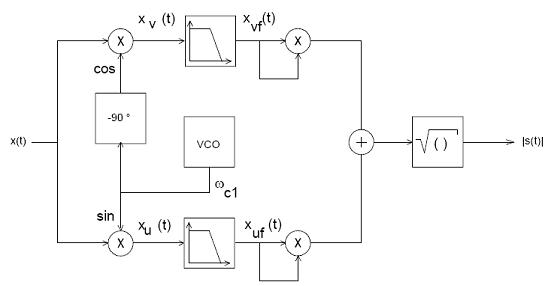

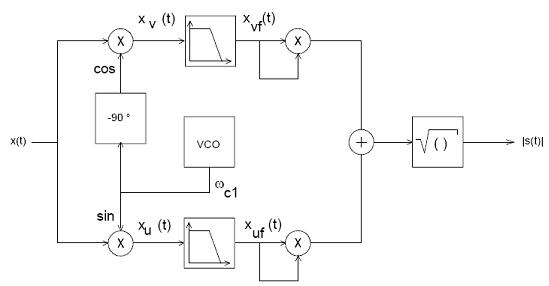

 Beschreibung:

Download
 Dateiname:  Quadraturdemodulation.jpg
 Dateigröße:  13.7 KB
 Heruntergeladen:  925 mal

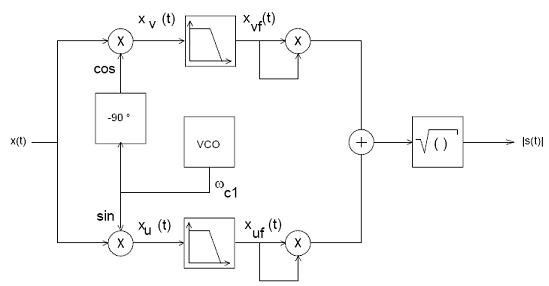

 Beschreibung:

Download
 Dateiname:  Quadraturdemodulation.jpg
 Dateigröße:  13.7 KB
 Heruntergeladen:  934 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan*
Forum-Century

Forum-Century


Beiträge: 178
Anmeldedatum: 06.11.09
Wohnort: ---
Version: R2007b
     Beitrag Verfasst am: 22.03.2010, 16:49     Titel:
  Antworten mit Zitat
Hi,

ich kenne mich mit Simulink kaum aus, aber eine Phasenverschiebung entspricht einer Multiplikation mit e^(j * omega). Das sollte man also mit einem Multiplikationsblock hinbekommen.

Code:
stream.*exp(j*2*pi*(teta/360)); %teta = drehwinkel


So weit ich weiß kann eine Costas Loop übrigens nur bei BPSK und QPSK zur Frequenzsynchronisation verwendet werden.

Gruß Jan
Private Nachricht senden Benutzer-Profile anzeigen
