Verfasst am: 12.10.2011, 16:05 Titel: Pixel in Plot auswerten

Hallo,
gibt es die Möglichkeit einen Plot in Quadranten zu unterteilen und dort die jeweiligen Pixel zählen zu lassen?

eupho

Forum-Meister


	Beiträge: 777

	Anmeldedatum: 07.01.09

	Wohnort: Marburg

	Version: R2009b

Verfasst am: 12.10.2011, 16:22 Titel:

Welche Art von Plot? Polygone? Ein Bild?

Newdav

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 11.10.11

	Wohnort: ---

	Version: ---

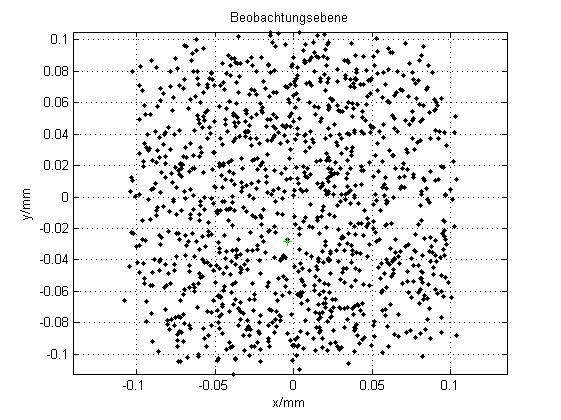

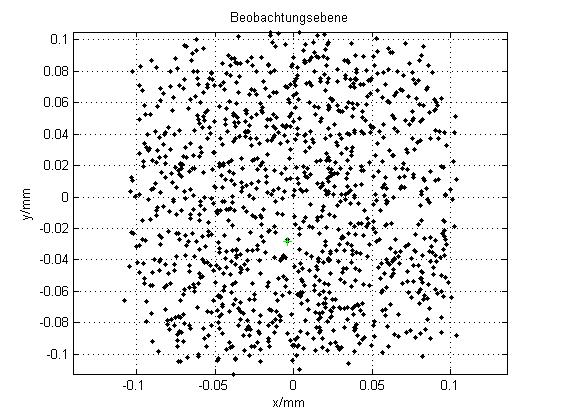

Verfasst am: 13.10.2011, 10:21 Titel:


Beschreibung:

Download

Dateiname:


Dateigröße:

65.16 KB

Heruntergeladen:

670 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 13.10.2011, 13:01 Titel:

Hallo Newdav,

Zitat:

gibt es die Möglichkeit einen Plot in Quadranten zu unterteilen und dort die jeweiligen Pixel zählen zu lassen?

Das ist nun eine sehr vage Frage ein Bild. Und wie geht's weiter? Wie sollen die "Quadranten" ausgerichtet sein? Was ist ein "Pixel"? Was passiert mit den Pixeln, die genau auf den Linien liegen? In welchem Format liegen die Daten vor - als Matrix oder als Schwarz-Weiß-Bild wie das gepostete? Geht es also um Statistik oder um Bildverarbeitung? Wie werden Pixels gezählt, die direkt übereinander liegen?

Es motiviert nicht zu einer aufwändigen Antwort, wenn man Dir zunächst die Details müsam aus der Nase ziehen muss.

Gruß, Jan

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 13.10.2011, 13:03 Titel:

Moin Newdav,

ich hätte da 2 Lösungen, allerdings für Bilder. Du kannst, wenn nicht noch einer eine Lösung für Plot hat, die Plots in Bilder wandeln, mit imfeehand einen Rahmen ziehen und in diesem Bereich die Pixel zählen lassen.

Eine andere Möglichkeit siehe hier:

http://www.mathworks.com/matlabcent.....5/BlobsDemoScreenshot.png

Man könnte aus deinen Quadranten Bildausschnitte machen und diese wiederum als Input für das Verfahren nehmen. Wenn die Pixel dann zu klein sind, um gezählt zu werden, vergrößere einfach die Bilder.

Das ist zwar alles nicht so elegant, aber wenn sich nicht noch eine andere Lösung ergibt, zumindes ein Anfang.

Viel Erfolg

Hubertus

Newdav

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 11.10.11

	Wohnort: ---

	Version: ---

Verfasst am: 13.10.2011, 14:14 Titel:

Hallo,
@Jan: Du hast recht, ich habe wirklich mit Infos gespart. ich versuche dieses nachzuholen.

Die Daten werden durch simulation eines optischen Systems mit Vergrößerung 15:1 dargestellt. Das Objekt ist eine 3mm² Maske. Würde also in dem Fall einer Kantenlänge von 0,2mm im Spot entsprechen. Dieser Spot soll nun untersucht werden, ob er gleich ausgeleuchtet wird. Also ob überall gleich viele Pixel verteilt sind. Dafür dachte ich, könnte man den Spot in N Quadranten einteilen und dann über den Raum integrieren, um die Anzahl der in dem Quadranten vorliegenden Pixel zu zählen. Dementsprechend müssten auch übereinanderliegende Pixel gezählt werden.
Ich hoffe das Problem ist nun klarer geworden, werde das jetzt mit dem von Hubertus vorgeschlagenen Methode versuchen.
gruß

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 13.10.2011, 16:02 Titel:

Hallo Newdav,

Die physikalischen Grundlagen sind meistens für die Matlab-Fragen uninteressant. Hilfreicher wäre die Representation der Daten in Matlab, etwa: Input is eine [400 x 600] UINT8 Matrix, die "Pixel" sind kreisförmig mit etwa 4 Pixeln Durchmesser.

Wie sollen denn übereinanderliegende Pixel als solche erkannt werden?

Gruß, Jan

Newdav

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 11.10.11

	Wohnort: ---

	Version: ---

Verfasst am: 13.10.2011, 16:18 Titel:

Hallo,

danke für eure antworten. Matlab braucht wohl noch etwas Zeit bei mir. Habe mit Hilfe eines Freundes es nun hinbekommen. Schreibe den code nochmal reinn, falls es wen interessiert. Danke trotzdem nochmal für eure Hilfe!

Code:

DBeob = 20; % Größe der Beobachtungsebene
NP = 51; % Anzahl Pixel (in einer Dimension)
MNr = 7; % ausgewertete Stützstelle

IBeob = zeros(NP); % Ergebnisbild
PSize = DBeob/NP; % Pixelgröße
xBeob = (-(DBeob-PSize)/2:PSize:(DBeob-PSize)/2); %Pixel-Mittelpunkte horiz.
yBeob = (-(DBeob-PSize)/2:PSize:(DBeob-PSize)/2); %Pixel-Mittelpunkte vert.

for j=NoRplot:NoR
k = ceil(x(MNr,j)/PSize + NP/2);
l = ceil(y(MNr,j)/PSize + NP/2);
if((k>0)&&(k<=NP)&&(l>0)&&(l<=NP))
IBeob(l,k) = IBeob(l,k) + 1;
end
end

figure(5); hold off;
imagesc(xBeob,yBeob,IBeob); colorbar;
axis xy; axis image;
