Plateaus aus Signal entfernen



JanMar
Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 24.01.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 24.01.2020, 13:33     Titel: Plateaus aus Signal entfernen
  Antworten mit Zitat
Hallo zusammen,

auf meine Frage habe ich nach langer Recherche im Internet und Literatur leider keine passende Antwort gefunden, deshalb hoffe ich dass ihr mir womöglich helfen könnt.

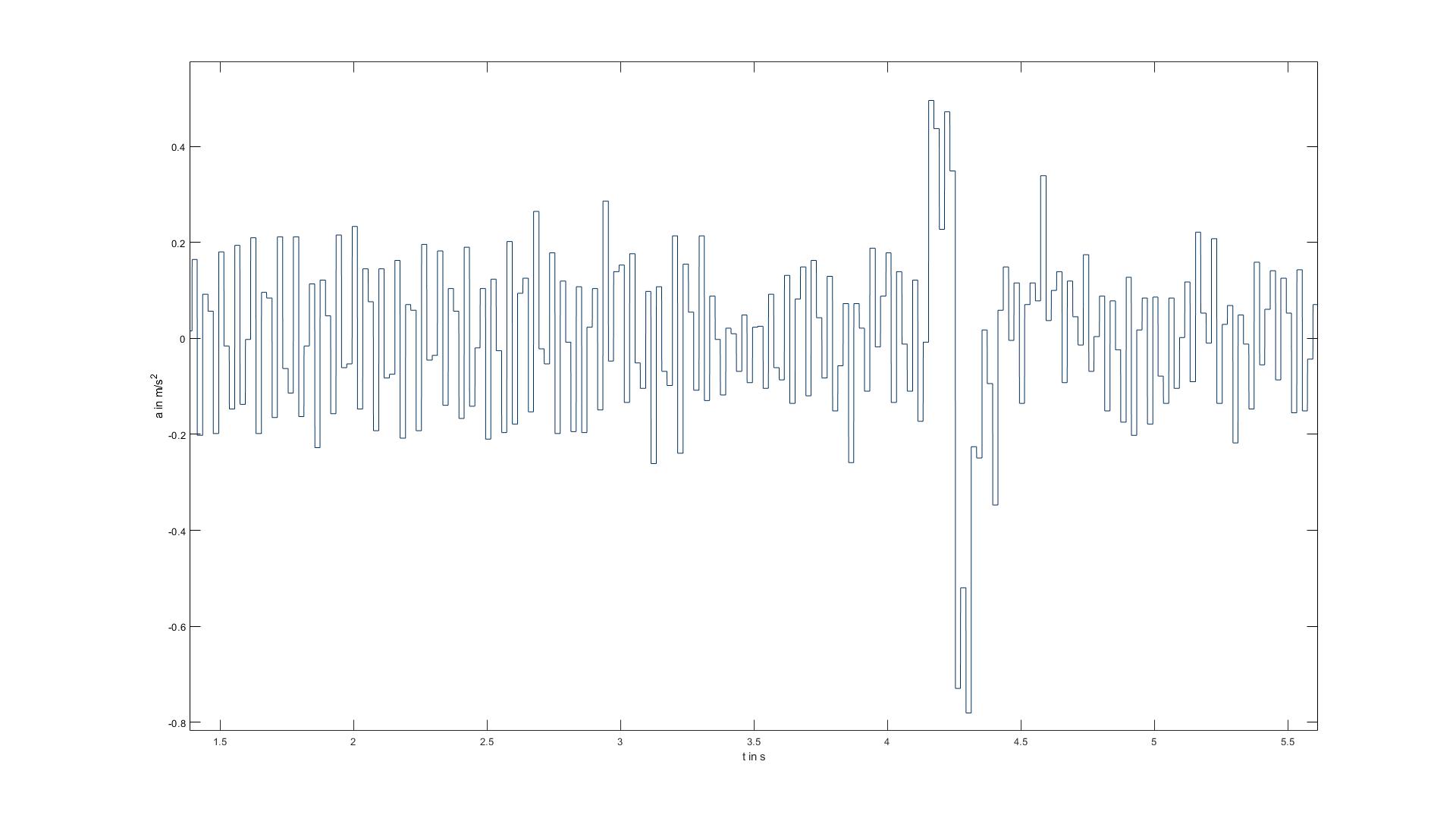

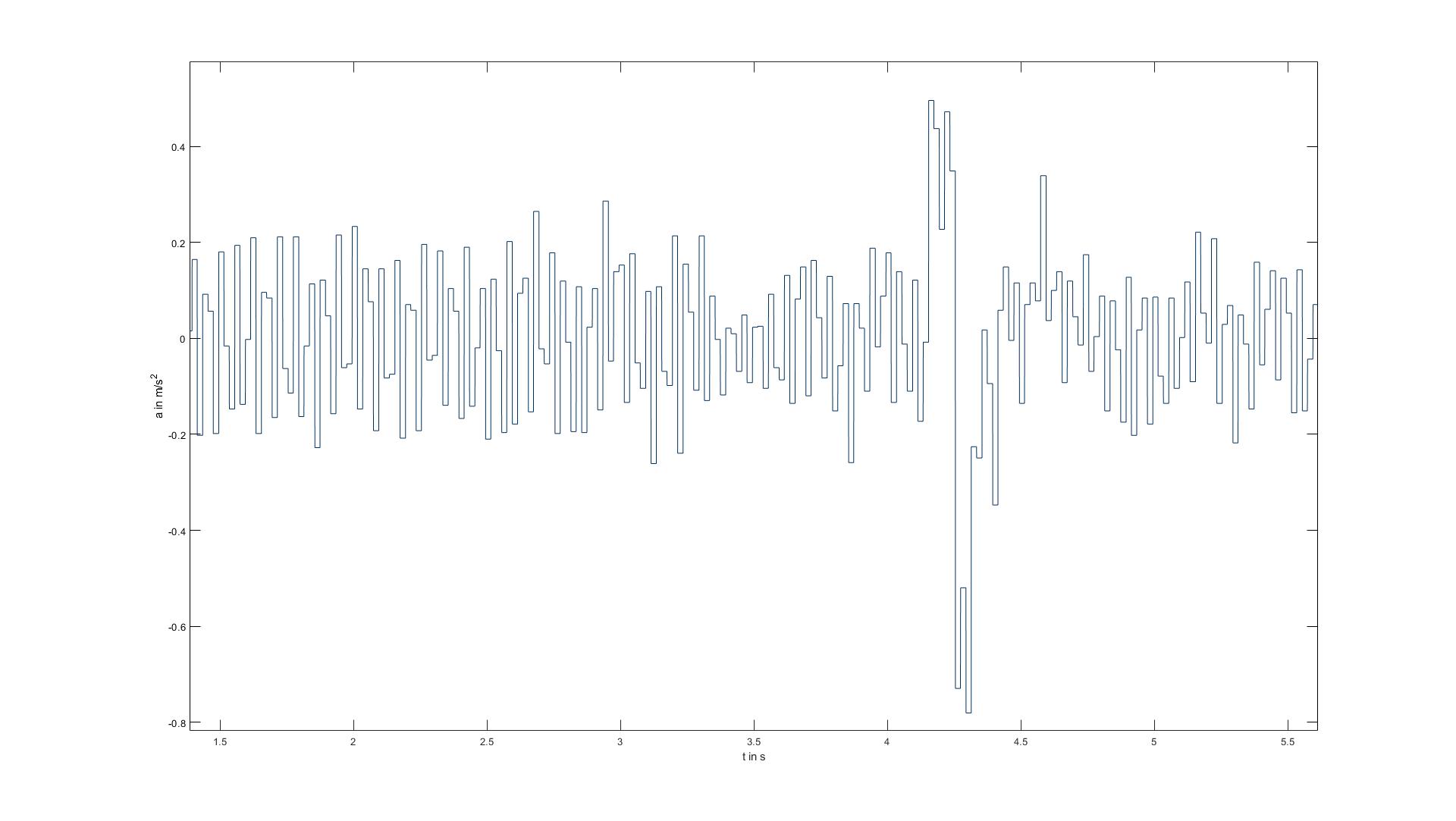

Ich habe ein Beschleunigungssignal a mit ''Plateaus'' (siehe Anhang), welche ich für die weitere Bearbeitung gerne entfernen möchte.
Hierfür sollen immer nur die ersten Werte der Plateaus benutzt und anschließend verbunden werden.
(Die Plateaus sind entstanden, da das Messmodul eine höhere Abtastrate als der Beschleunigungssensor hat und sie stören bei der weiteren Bearbeitung des Signals)

Ich hoffe ihr versteht was ich meine und könnt mir evtl. bei der Umsetzung helfen.


Viele Grüße!

 Beschreibung:

Download
 Dateiname:  Signal.jpg
 Dateigröße:  101.31 KB
 Heruntergeladen:  79 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 21.991
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 24.01.2020, 14:53     Titel:
  Antworten mit Zitat
Hallo,

mit anderen Worten, du willst Werte entfernen, die dem vorherigen Wert gleichen?
Code:
v( diff(v) == 0 ) = [];


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

JanMar
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 24.01.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.01.2020, 12:55     Titel:
  Antworten mit Zitat
Hallo Harald,

vielen Dank für deine Antwort.
Ist v in deinem Code eine Beispielvariable?
Es hat leider noch nicht funktioniert, wie kann ich das denn für mein Beschleunigungssignal a realisieren? Einfach a einsetzen hat auch keinen Erfolg gebracht..

Viele Grüße!
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.991
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 26.01.2020, 20:44     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
Ist v in deinem Code eine Beispielvariable?

Ja.

Zitat:
Einfach a einsetzen hat auch keinen Erfolg gebracht.

Was heißt das? Bitte immer genau beschreiben.
Am besten einen Beispieldatensatz zur Verfügung stellen, mit dem man den Vorschlag testen haben.

Vielleicht liegt es daran: sind die Werte auf den Plateaus ungefähr gleich oder genau gleich?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

JanMar
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 24.01.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.01.2020, 14:27     Titel:
  Antworten mit Zitat
Hallo,

die Werte der Plateaus sind genau gleich groß.
hier ein vereinfachtes Beispiel:
Code:

a=X.('Data1')(:);  %Beschleunigungssignal mit Plateaus
t=X.('Data2')(:);  %Zeitsignal
a(diff(a)==0)=[];

figure(1)
plot(t,a);



Ich bekomme die Fehlermeldung ''Vectors must be the same length'', das heißt es liegt wahrscheinlich an dem Zeitsignal. Wie kann ich das noch an die Problemstellung anpassen?

Danke und viele Grüße!
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.991
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 27.01.2020, 14:46     Titel:
  Antworten mit Zitat
Hallo,

das Problem ist also nicht beim Kürzen, sondern beim folgenden Plotten. Dazu muss man beide Vektoren kürzen, z.B. so:

Code:
toRemove = diff(a)==0;
a(toRemove) = [];
t(toRemove) = [];


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

JanMar
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 24.01.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.01.2020, 15:34     Titel:
  Antworten mit Zitat
Hallo,

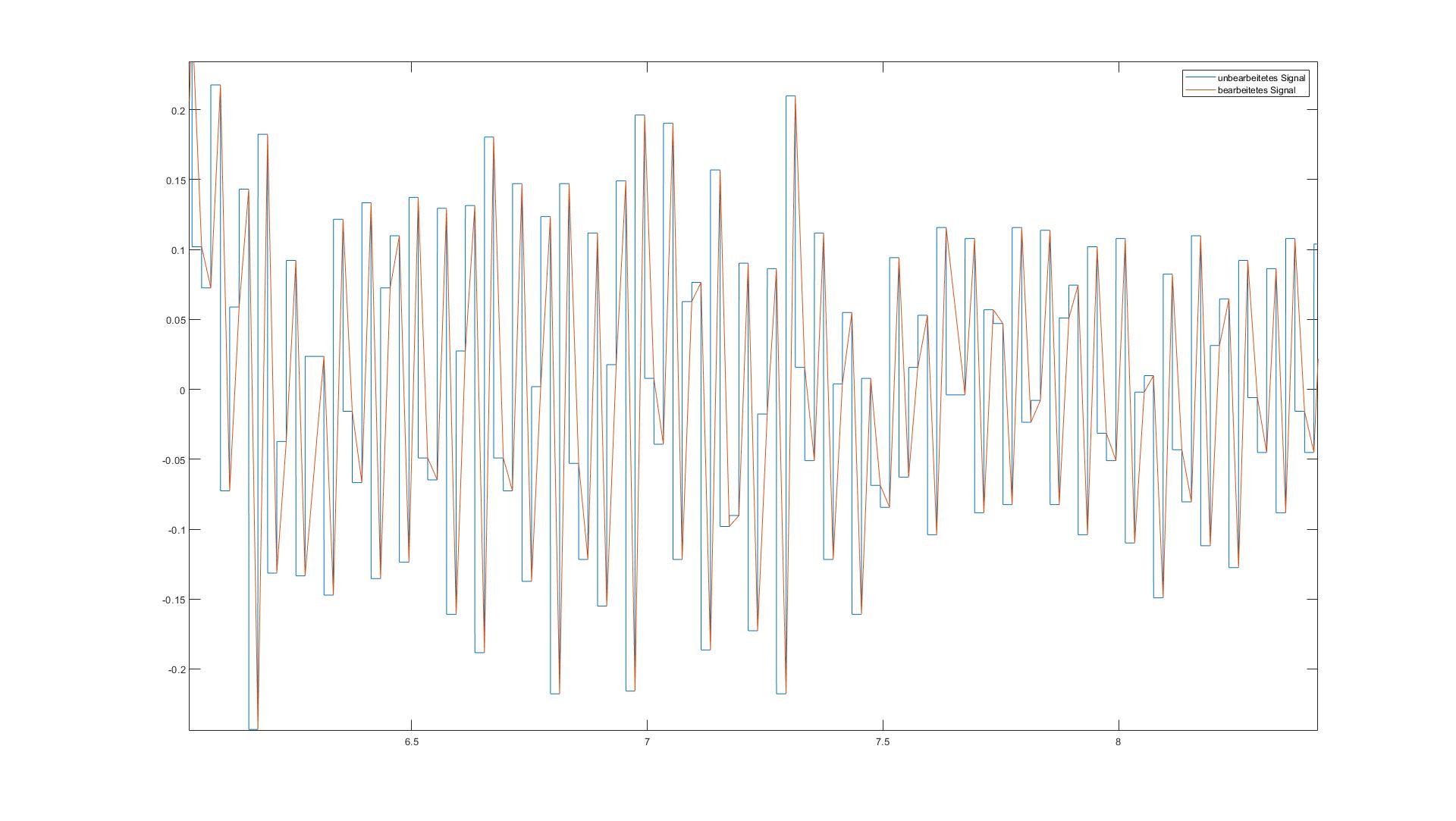

vielen Dank für die Hilfe! Jetzt hat es funktioniert (siehe Anhang).
Es sind jetzt immer die Endwerte des Plateaus verbunden, würde das gleiche auch für die Anfangswerte gehen, indem man z.B. die Plateubreite vom letzten Wert des Plateaus abzieht?


Viele Grüße

 Beschreibung:

Download
 Dateiname:  untitled.jpg
 Dateigröße:  165.21 KB
 Heruntergeladen:  81 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.991
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 27.01.2020, 15:50     Titel:
  Antworten mit Zitat
Hallo,

Anpassung dazu sollte funktionieren:
Code:
toRemove = [false; diff(a)==0];


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

JanMar
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 24.01.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.01.2020, 15:57     Titel:
  Antworten mit Zitat
Hallo,

genau so wollte ich es haben, super!

Vielen Dank und einen schönen Tag
