Verfasst am: 06.03.2013, 14:59 Titel: Plot: Drei Graphen, Zwei verschiedene Y-Achsen ?!

Hallo zusammen,

Ich möchte eine einzige Grafik/Figure erstellen, in welche drei verschiedene Graphen eingetragen werden sollen.
Zwei davon sollen zu einer Y-Achse am linken Rand gehören und einer soll eine eigene Y-Achse rechts an der Grafik haben. Die X-Achse soll die gleiche sein. Irgendwie bekomm ich das nicht hin Sad

Vielen Dank schon mal für euere Hilfe! Smile

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 06.03.2013, 16:43 Titel: Re: Plot: Drei Graphen, Zwei verschiedene Y-Achsen ?!

Hallo Mandel,

Was hast Du denn bisher versucht und was hat nicht funktioniert?
es ist immer viel leichter einen Verbesserungsvorschlag zu machen, als den ganzen Code zu erstellen und dabei zu erraten, wie Deine Inputs aussehen könnten.

Gruß, Jan

Mandel

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 57

	Anmeldedatum: 30.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 06.03.2013, 17:42 Titel:

ich kenn mich mit Matlab nur recht wenig aus. Gerade die Darstellung der Ergebnisse lief bei mir immer recht einfach.

Code:

plot(x,y)

Funktion ohne Link?

und gut war Very Happy

Ich hab als einfache Lösung plotyy gefunden, aber da kann ich keine zwei Graphen auf eine Seite nehmen und einen dritten auf die andere.

Das einzige, was ich mir selbst versucht habe zusammen zu basteln, funktioniert nicht und sieht so aus:

Code:

f=figure(1);
a1 = axes('YAxisLocation','left');
h=plot(a1,x,f1,x,f2);
axis(Axis);
hold on
a2 = axes('YAxisLocation','right');
h2=plot(x,f2./f1);
axis([Axis(1) Axis(2) 0 1]);
set(a2,'YAxisLocation','right');

Funktion ohne Link?

Funktioniert nicht heißt, dass das ich nur die dritte Funktion (f2./f1) sehe. Zwar mit der Achse auf der richtigen/rechten Seite, aber die beiden anderen Funktionen seh ich nicht Sad

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 06.03.2013, 18:10 Titel:

Hallo Mandel,

PLOTYY kann auch zwei Graphen auf der einen und einen dritten auf der anderen Y-Achse darstellen.

Auf http://www.mathworks.com/help/matla.....ultiple-x-and-y-axes.html wird erklärt, wie man die Handles der beiden AES-Objekte erhält und dann z.B. per LINE() weitere Objekte in eines der AXES zeichnen kann. Zudem kann man bei den Inputs von PLOTYY (und auch PLOT) auch ein Array angeben:

Code:

x = rand(5,5);
t = 1:5;
plot(t, x);

Funktion ohne Link?

Hier werden 5 Linien gleichzeitig gezeichnet.

Gruß, Jan

Mandel

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 57

	Anmeldedatum: 30.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 07.03.2013, 15:56 Titel:

Vielen Dank! Das hat mir sehr geholfen Smile

Jetzt steh ich aber auch schon vor dem nächsten Problem. Folgender Code macht eigentlich genau was er soll:

Code:

[AX,H1,H2]=plotyy(x(1:X),F1,x(1:X),F2);
set(AX(1),'XLim',[Axis(1) Axis(2)])
set(AX(1),'XTick',[Axis(1):0.5:Axis(2)])
set(AX(1),'YLim',[minF1 maxF1])
set(AX(1),'YTick',[minF1:TickY:maxF1])

set(AX(2),'XLim',[Axis(1) Axis(2)])
set(AX(2),'XTick',[Axis(1):0.5:Axis(2)])
set(AX(2),'YLim',[minF2 maxF2])
set(AX(2),'YTick',[minF2:0.1:maxF2])
set(AX(2),'YColor','k');

set(gcf, 'PaperUnits','centimeters')
set(gcf, 'PaperSize',[SizeX SizeY])

xl = xlabel (stringX); yl = ylabel(stringY);
set(gca,'FontSize',10,'FontWeight','normal')
set(xl,'fontsize',12)
set(yl,'fontsize',12)

set(H1(1),'Linewidth',2,'Color','blue','LineStyle','--')
set(H1(2),'Linewidth',2,'Color','red','LineStyle','-')
set(H2,'Linewidth',2,'Color','green','LineStyle','-.')

set(gca,'Xcolor',[gc gc gc]);
set(gca,'Ycolor',[gc gc gc]);
grid on
c_axes = copyobj(gca,gcf);
set(c_axes, 'color', 'none', 'xcolor', 'k', 'xgrid', 'off', 'ycolor','k', 'ygrid','off');

print('-depsc2','-r300',Filename);

Funktion ohne Link?

Bis auf einen Schönheitsfehler:
Die x- bzw. y-Beschriftung passt nicht mehr auf's Bild Very Happy

Hab mir gedacht, ich versetz die Achsenbeschriftung einfach ein wenig. Aber wenn ich

Code:

set(xl,'fontsize',12,'Position',[1.495 7 0])

Funktion ohne Link?

einsetze statt der Originalzeile, hab ich plötzlich zwei Beschriftungen im Bild.

Was mach ich falsch, und wie mach ich's richtig?!
Vielen Dank schon mal!

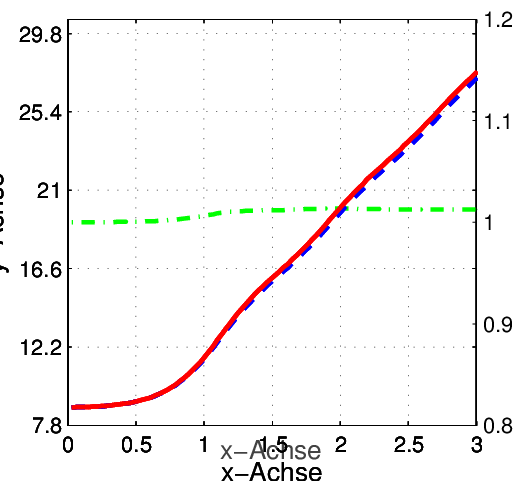

Beschreibung:

Mit "set(xl,'fontsize',12,'Position',[1.495 7 0])"

Download

Dateiname:


Dateigröße:

19.14 KB

Heruntergeladen:

1221 mal

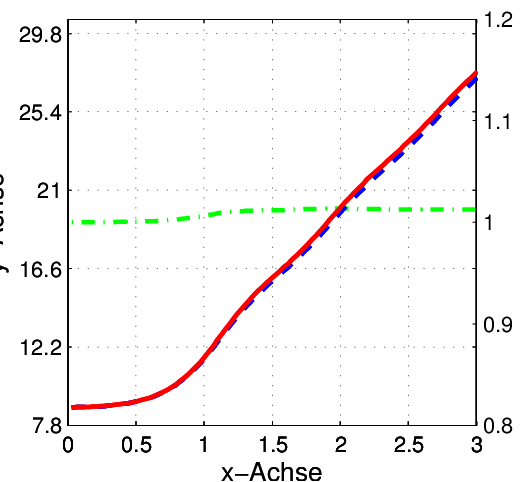

Beschreibung:

Original

Download

Dateiname:


Dateigröße:

18.78 KB

Heruntergeladen:

1179 mal

Mandel

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 57

	Anmeldedatum: 30.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 08.03.2013, 11:28 Titel:

Keiner ne Idee ? Rolling Eyes

Mandel

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 57

	Anmeldedatum: 30.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 11.03.2013, 14:12 Titel:

Bin langsam echt ein wenig am Verzweifeln Sad

Hab am WE viel rumprobiert und es wurde eher alles schlimmer statt besster Very Happy

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 11.03.2013, 15:28 Titel:

Hallo Mandel,

Das PNG-Bild sieht wirklich sher merkwürdig aus: Der X-Label ist nicht nur doppelt, einer davon ist auch noch grau.
"copyobj(gca,gcf)" ist eine sehr ungewöhnliche Operation: Da wird die aktuelle AXES in die aktuelle FIGURE kopiert, aber laut Definition muss die aktuelle AXES immer im aktuellen FIGURE liegen. Wozu ist dies dann nützlich?

Gruß, Jan

Mandel

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 57

	Anmeldedatum: 30.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 11.03.2013, 17:04 Titel:

Gute Frage Rolling Eyes

Das hab ich mir mehr oder weniger aus Beispielen zusammen gebastelt...

Das es aber an "copyobj(gca,gcf)" glaub ich mittlerweile nicht.
Wenn ich den Achsenskalierungsteil raus nehme, also

Code:

set(AX(1),'XLim',[Axis(1) Axis(2)])
set(AX(1),'XTick',[Axis(1):0.5:Axis(2)])
set(AX(1),'YLim',[minF1 maxF1])
set(AX(1),'YTick',[minF1:TickY:maxF1])

set(AX(2),'XLim',[Axis(1) Axis(2)])
set(AX(2),'XTick',[Axis(1):0.5:Axis(2)])
set(AX(2),'YLim',[minF2 maxF2])
set(AX(2),'YTick',[minF2:0.1:maxF2])
set(AX(2),'YColor','k');

Funktion ohne Link?

weg lasse, sieht alles so aus, wie es aussehen soll. Nur die Axen sind nicht so skaliert, wie ich sie gern hätte Sad

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 12.03.2013, 00:05 Titel:

Hallo Mandel

Glaubst Du, dass COPYOBJ nich verantwortlich ist, oder weißt Du es?
Immerhin erstellt es eine Kopie eines Grafik-Objektes, und Du hast eine Kopie eines Grafik-Objektes zu viel in Deiner Figure.

Gruß, Jan

Mandel

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 57

	Anmeldedatum: 30.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 12.03.2013, 11:45 Titel:

Da von wirklich wissen zu sprechen ist überrieben...
Aber Fakt ist, wenn ich den genannten Teil und NICHT COPYOBJ raus nehme ist die Schrift nicht so verschoben. Nur eben die Achsen sind nicht mehr wie sie sein sollten... Sad

Wenn ich stattdessen COPYOBJ raus nehme, sind die Achsen wie sie sein sollten, aber meine Achsenbeschriftungen fehlen Very Happy

Mandel

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 57

	Anmeldedatum: 30.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 12.03.2013, 12:01 Titel:

So... Hab noch bisschen rumgespielt...
Das COPYOBJ hat scheinbar die Funktion, dass ich das Grid in Grau färben kann, meine Achsen aber schwarz bleiben. Anbei ein Bild mit COPYOBJ und ohne. Hab den Quelltext mal bisschen umarrangiert:

Code:

f=figure(1);
[AX,H1,H2]=plotyy(x(1:X),F1,x(1:X),F2);

%axis(Axis)
%set(gca,'XTick',Axis(1):0.5:Axis(2))
set(AX(1),'XLim',[Axis(1) Axis(2)])
set(AX(1),'XTick',[Axis(1):0.5:Axis(2)])
set(AX(1),'YLim',[minF1 maxF1])
set(AX(1),'YTick',[minF1:TickY:maxF1])

set(AX(2),'XLim',[Axis(1) Axis(2)])
set(AX(2),'XTick',[Axis(1):0.5:Axis(2)])
set(AX(2),'YLim',[minF2 maxF2])
set(AX(2),'YTick',[minF2:0.1:maxF2])
set(AX(2),'YColor','k');

%# figure size printed on paper
set(gcf, 'PaperUnits','centimeters')
set(gcf, 'PaperSize',[SizeX SizeY])
set(gcf, 'PaperPosition',[SizeX/2*3 SizeY/2*3 SizeX*1.056 SizeY])
if strcmp(string1,'')==0
legend(h,string1,string2, 'Location', 'NorthWest')
end;

set(H1(1),'Linewidth',2,'Color','blue','LineStyle','--')
set(H1(2),'Linewidth',2,'Color','red','LineStyle','-')
set(H2,'Linewidth',2,'Color','green','LineStyle','-.')

set(gca,'Xcolor',[gc gc gc]);
set(gca,'Ycolor',[gc gc gc]);
grid on
c_axes = copyobj(gca,gcf);
set(c_axes, 'color', 'none', 'xcolor', 'k', 'xgrid', 'off', 'ycolor','k', 'ygrid','off');

xl = xlabel (stringX); yl = ylabel(stringY);
set(xl,'FontSize',12,'FontWeight','normal','Color',[0 0 0])
set(yl,'FontSize',12,'FontWeight','normal','Color',[0 0 0])

set(yl,'Position',get(yl,'Position')+[0.1 0 0])
set(xl,'Position',get(xl,'Position')+[0 0.1 0])

Funktion ohne Link?

Dadurch, dass ich die Xlabel-Sachen jetzt hinten dran habe, scheine ich was bewegen zu können. Die Schrift kann ich jetzt ohne seltsame Kopien in der figure verrücken. Das ist schon mal gut, ABER:
Ich kann das y-Label nicht so weit nach rechts rücken wie ich wöllte, da ich sonst in die Achsenbeschriftung rein komme. Die weicht nicht aus Wink

Wie kann ich das GANZE im sichtbarren Bereich nach rechts verrücken?

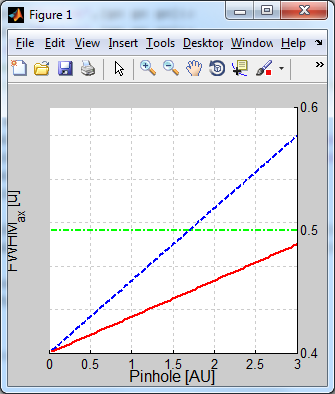

Beschreibung:

ohne COPYOBJ

Download

Dateiname:


Dateigröße:

30.88 KB

Heruntergeladen:

1135 mal


Beschreibung:

mit COPYOBJ

Download

Dateiname:


Dateigröße:

35.48 KB

Heruntergeladen:

1148 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 12.03.2013, 16:39 Titel:

Hallo Mandel,

Ganz im Ernst: Das COPYOBJ ist hier vollkommen überflüssig. Es kopiert das aktuelle AXES Objekt in die aktuelle Figure, wo es aber breits existiert. Da das an Magie grenzt, empfehle ich dringed, es wegzulassen und stattdessen den Code ordentlich zu reparieren.
Es lohnt sich beim Programmieren nie, einen Flicken auf einen Flicken zu setzen, und noch einen obendrauf. Im Gegensatz zu Hosen kann man Matlab Code so reparieren, dass er hinterher nahtlos in Ordnung ist.

Was bisher im Code passiert:
Mache das XGrid und YGrid grau ("set(gca,'Xcolor',[gc gc gc]);"), schalte das Grid ein, kopiere die AXES auf sich selbst oben drauf, mache das Grid schwarz, schalte das X/YGrid wieder aus.
Das ist total vermodelt und es wundert mich nicht, dass nicht das erwartete herauskommt.

Statt:

Code:

grid on
c_axes = copyobj(gca,gcf);
set(c_axes, 'color', 'none', 'xcolor', 'k', 'xgrid', 'off', 'ycolor','k', 'ygrid','off');

Funktion ohne Link?

also besser:

Code:

c_axes = copyobj(gca,gcf);
set(gca, 'color', 'none', 'xcolor', 'k', 'xgrid', 'off', 'ycolor','k', 'ygrid','off');

Funktion ohne Link?

Die beste Idee wäre es aber, den gesamten Code nochmal von vorne zu schreiben.

Gruß, Jan
