Plot - Fläche unter Messwerten einfärben



Nepomukkk

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.05.2019, 13:55     Titel: Plot - Fläche unter Messwerten einfärben
  Antworten mit Zitat
Hallo,
gegeben sind diverse Messwerte, die ich in Matlab grafisch dargestellt habe.

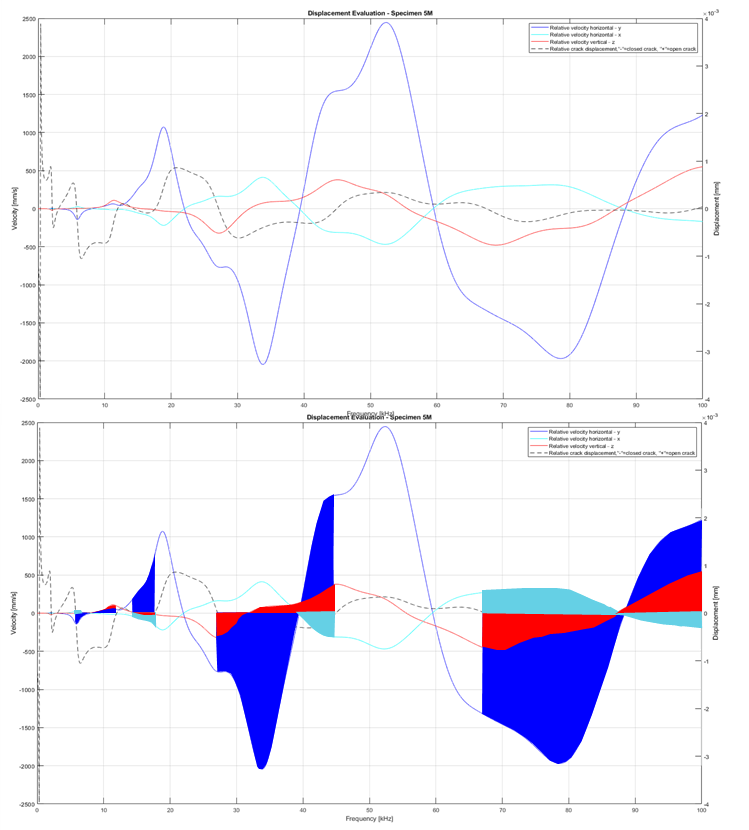

Nun möchte ich in bestimmten x-Bereichen eine Fläche von der x-Achse bis zur Kurve erstellen (siehe Anhang). Die Daten liegen als separate Vektoren gleicher Länge vor (Bsp. X1, Y1).
Versucht habe ich mich schon an der "Patch" und "fill" Funktion.

Hat hier jemand Erfahrung mit einer ähnlichen Anwendung?

Vielen Dank!

 Beschreibung:

Download
 Dateiname:  Picture1.png
 Dateigröße:  136.14 KB
 Heruntergeladen:  12 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 20.061
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 21.05.2019, 15:43     Titel:
  Antworten mit Zitat
Hallo,

was genau hast du mit fill und patch versucht und welche Probleme sind dabei aufgetreten? Eine Alternative kann auch area sein. Wenn es funktioniert, dürfte das einfacher sein.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Nepomukkk

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.05.2019, 08:50     Titel:
  Antworten mit Zitat
Vielen Dank für die Rückmeldung.
Mit Area ist mir das bisher auch nicht gelungen...
Wie würde der Code exemplarisch mit folgenden Randbedingungen aussehen?
- Obere Grenze - Messwerte Kurve - Vektoren X1, Y1
- Unterer Grenze - X-Achse
- Linke-/ rechte Grenze - frei Werte Xg1, Xg2

Vielen Dank!

Harald
Forum-Meister

Forum-Meister


Beiträge: 20.061
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 22.05.2019, 09:48     Titel:
  Antworten mit Zitat
Hallo,

wenn ich "frei Werte" richtig interpretiere:
Code:
select = X1 >= Xg1 & X1 <= Xg2;
area(X1(select), Y1(select))


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen
