Plot: Kreis um Kugel!



Stephan_II

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.09.2010, 22:40     Titel: Plot: Kreis um Kugel!
  Antworten mit Zitat
Hallo,

ich benutzte Octave 3.2.4 mit GNU Plot.
ich erzeuge in einem 3D- Plot eine Kugel, und einen Kreis!
Die Kugel stelle ich mit surf dar, den Kreis mit plot3.
Nun, der Kreis und die Kugel haben den gleichen Mittelpunkt und der Kreis ist Größer als die Kugel. Je nachdem was ich zuerst plotte, verschwindet der Kreis hinter der Kugel oder umgekehrt. Dabei geht der Kreis um die Kugel herum. Ist es möglich so zu plotten das der von der Kugel verdeckte Teil des
Kreise auch wirklich verdeckt wird, und der Rest sichtbar ist?!??

Dre Code ist etwas länger, aber hänge in trozdem mal an..

Vielen Dank für eure Hilfe!

Viele Grüße vom Stephan

Code:


function [dataint] = kugel() ;

close all ;
%-----------------------------------------------------
%-- Parameterliste
%-----------------------------------------------------
%                   x  y  z
mittel_punkt_kugel = [5 8 6] ;
radius_kugel =  2 ;
theta   = (pi/180)* 90   ; % winkel über der xy-Ebene
py      = (pi/180)* 90   ; %winkel in der xy-Ebene
wink_90 = (pi/180)* 90   ;
%==============================================
% Die Vektoren u, v die die Ebene aufspannen
% in der der Kreis sich befindet
%==============================================
ux = cos(theta) * cos(py) ;
uy = cos(theta) * sin(py) ;
uz = sin(theta)           ;
%================================
% nun einen Vektor der Senkrecht
% auf u steht und der parallel zu
% der x,y-Ebene bleibt
%================================
vx = cos(py+wink_90) ;
vy = sin(py+wink_90) ;
vz = 0 ;  % wegen parallel zur xy-Ebene
%===============================
% nun die Vektoren u,v bilden
%===============================
u = [ux uy uz] ;
v = [vx vy vz] ;
Radius_Kreis = radius_kugel + 0.1 ;
phi = linspace(0,2*pi, 101) ;
%===============================
%=== Das Bild laden!
%===============================
rgb = double(imread('file2.png'));
X2 = 0.2989 * rgb(:,:,1) + 0.5870 * rgb(:,:,2) + 0.1140 * rgb(:,:,3);
points = zeros(3, length(phi));
for I = 1:length(phi)
   points(:,I) = mittel_punkt_kugel + Radius_Kreis *(sin(phi(I))*u + cos(phi(I))*v) ;
end;
tx = ty = linspace(0,(2* pi),60) ;% Zeitbasis
[phy, bet] = meshgrid (tx, ty);
%===============================
%=== Die Kugel
%===============================
x = mittel_punkt_kugel(1) + (radius_kugel * ((sin(bet) .* cos(phy)))) ;
y = mittel_punkt_kugel(2) + (radius_kugel * ((sin(bet) .* sin(phy)))) ;
z = mittel_punkt_kugel(3) +  radius_kugel * cos(bet) ;
% [sx,sy,sz] =  sphere(80) ;
  %surf(5*sx,5*sy,5*sz) ;
%----------------------------------------------------------------------
%--plotten
%----------------------------------------------------------------------
figure('Name','3D-Raum');
 box ("off");
 hold on ;
  plot3(points(1,:),points(2,:), points(3,:),'r-*;Kurve;') ;
  % h = surf(x, y, z) ;
  h = surf(x ,y ,z ,        % ,'CData',X2,...
   'FaceColor','texturemap','LineStyle','none');
  %colormap gray;
  set(h,'FaceAlpha',1);
  grid on ;
  title ('Kugel');
  ylabel('y') ;
  xlabel('x') ;
  zlabel('z') ;

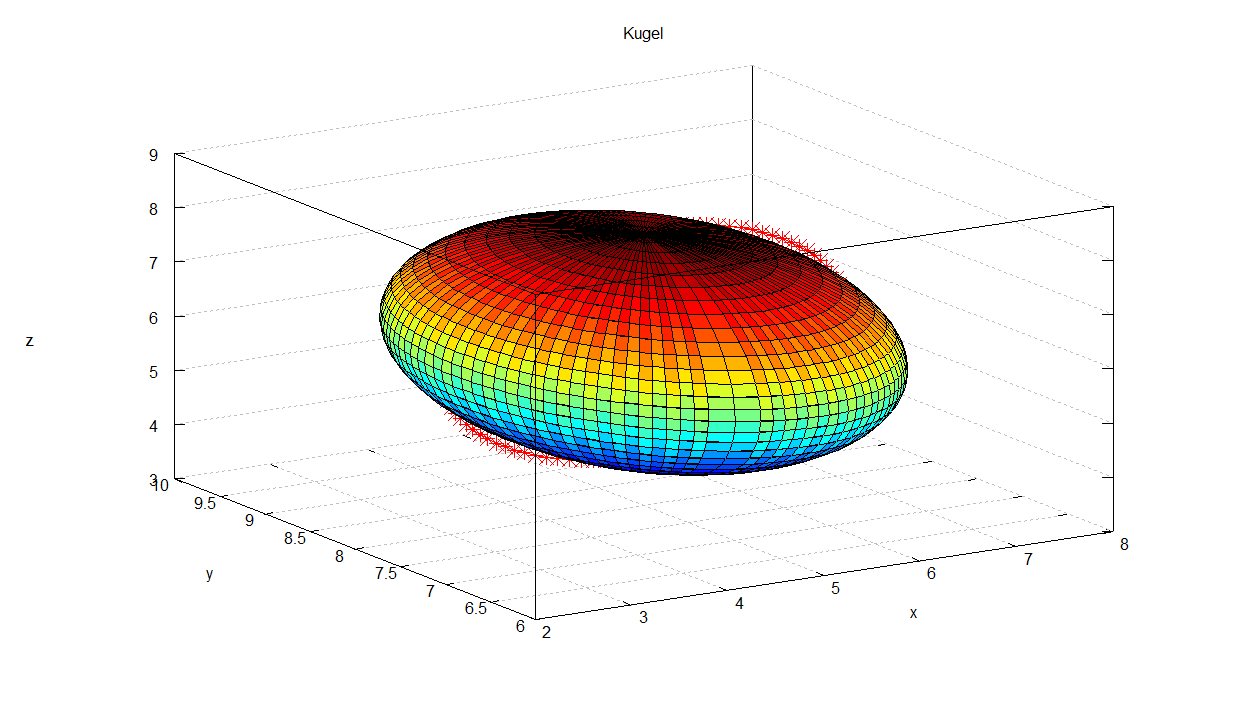

 Beschreibung:

Download
 Dateiname:  kreisumkugel.PNG
 Dateigröße:  32.81 KB
 Heruntergeladen:  917 mal


Stephan_II

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.10.2010, 19:02     Titel: Kreis um Kugel die IIte
  Antworten mit Zitat
Hallo,

Die Darstellung des Kreises um die Kugel herum, mit Verdeckung wenn der Kreis hinter der Kugel verschwindet funktioniert in MatLab richtig.
Das Problem besteht nur in GNU Octave.
(siehe vergleich beider Bilder im Anhang)..
Es ist wohl gnu plot Bug....

Ebenso funktionieren Texturen mit surf nicht, die in Matlab korrekt funktionieren.


Viele Grüße

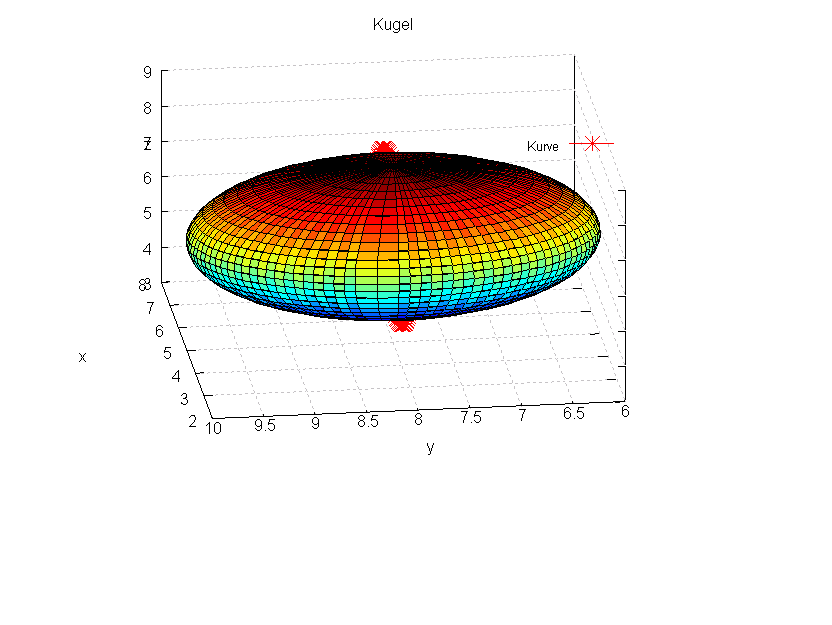

 Beschreibung:
Darstellung in GNU Octave

Download
 Dateiname:  octave_kreiskugel.png
 Dateigröße:  63.2 KB
 Heruntergeladen:  965 mal

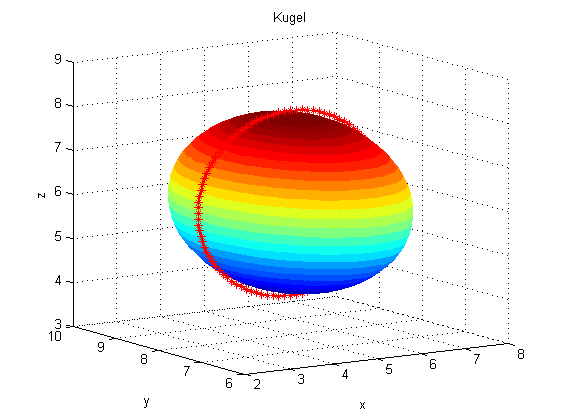

 Beschreibung:
Darstellung in MatLab

Download
 Dateiname:  matlab_kreiskugel.png
 Dateigröße:  12.27 KB
 Heruntergeladen:  1003 mal
