Plot mit zwei Y-Achsen symmetrieren



soderdaen
Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 21.12.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.03.2018, 17:26     Titel: Plot mit zwei Y-Achsen symmetrieren
  Antworten mit Zitat
Hi,

ich habe mit yyaxis ein Plot erstellt mit 2 y-Achsen. Die Wertebereiche unterscheiden sich dabei deutlich.
Der Wert "0" hat aber eine unterschiedliche Höhe. Wie kann ich das beheben?
Googeln hat mir leider absolut nicht weitergeholfen.

Code:
folder = pwd;

for k = 1:2
ch{k} = load([folder '\C' num2str(k) '--SC3.dat']);
end

yyaxis left
plot(ch{1,1}(:,1),ch{1,2}(:,2));

yyaxis right
plot(ch{1,1}(:,1),ch{1,1}(:,2));

grid minor

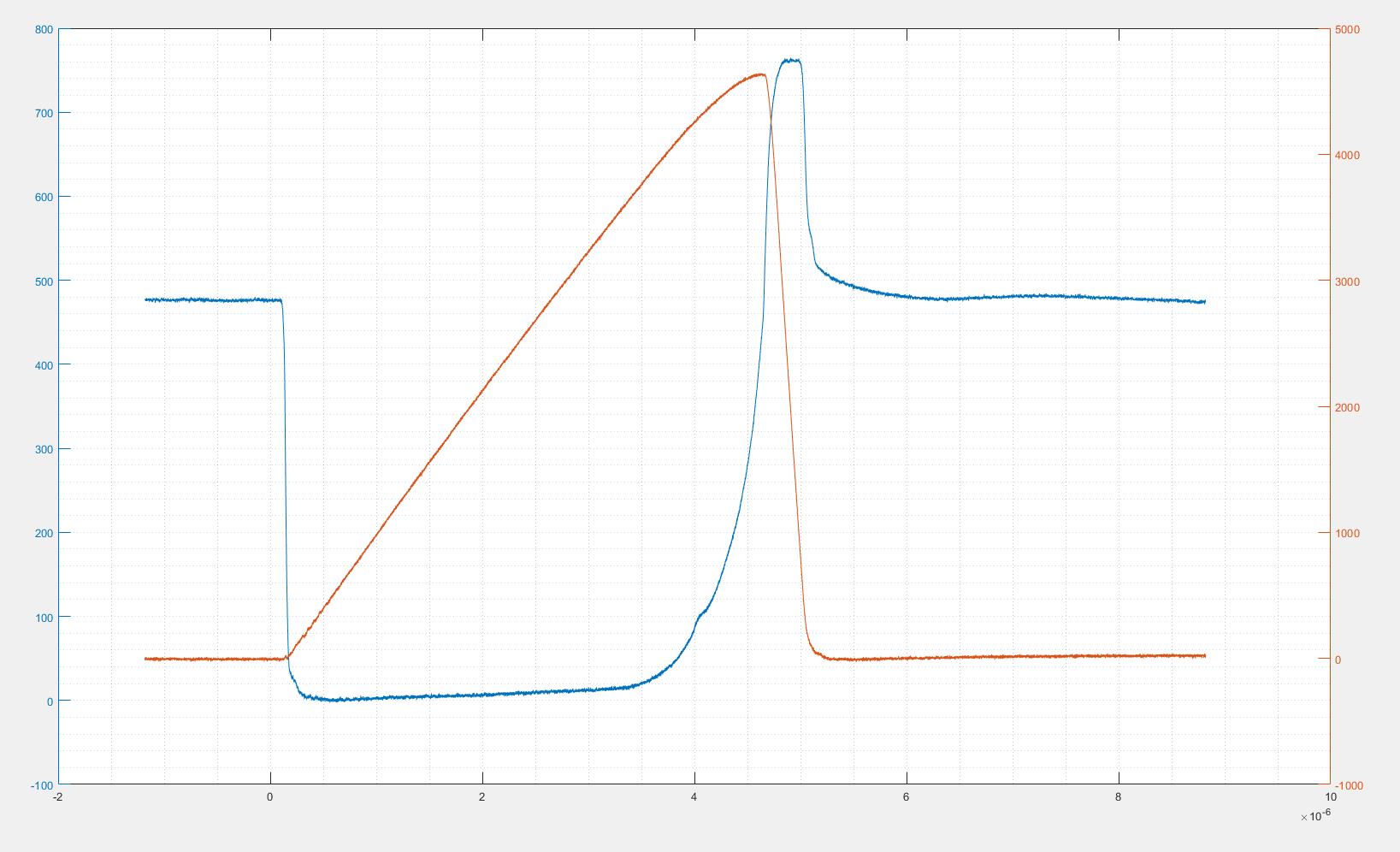

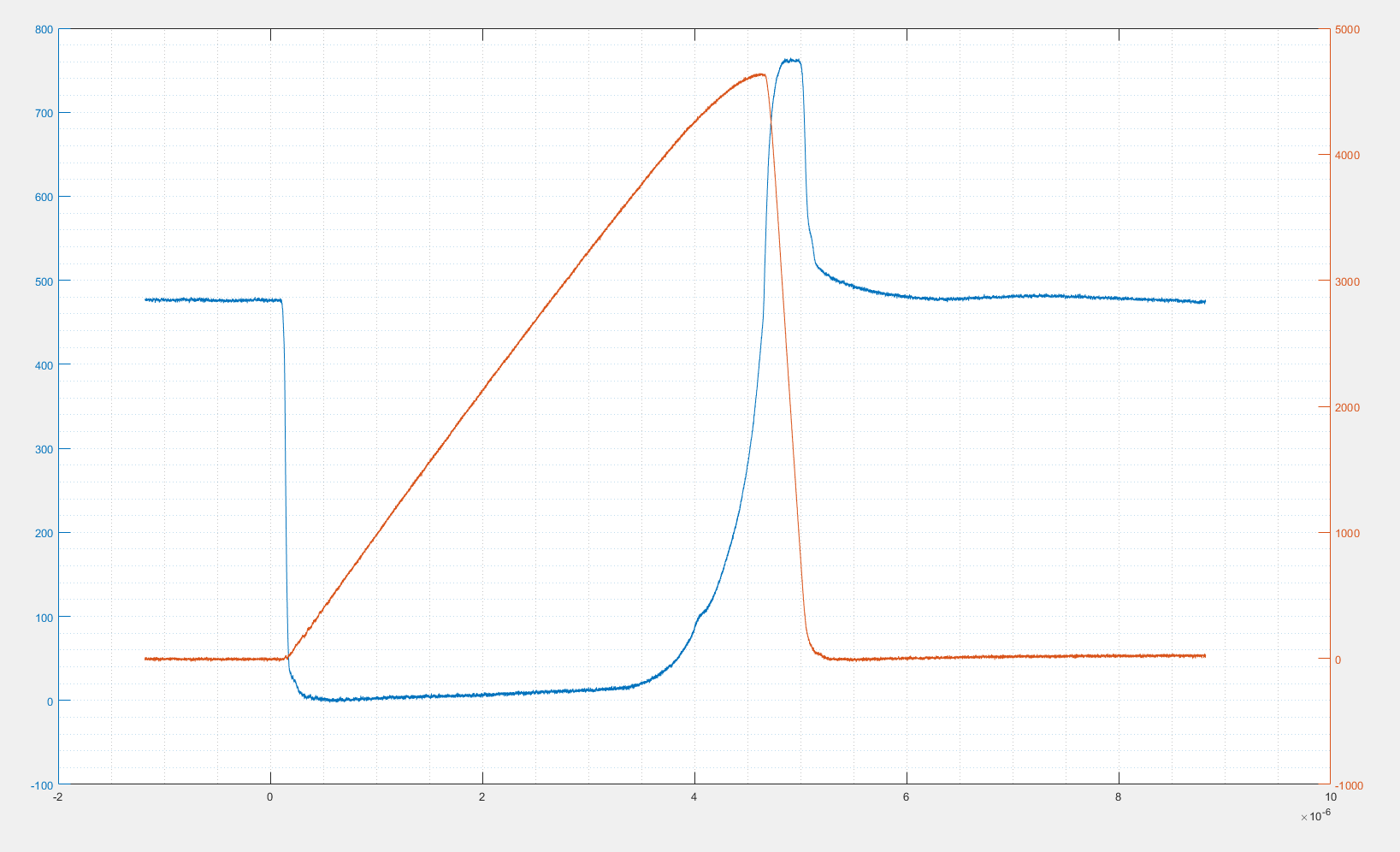

2018-03-06 16_25_28-Figure 1.png
 Beschreibung:

Download
 Dateiname:  2018-03-06 16_25_28-Figure 1.png
 Dateigröße:  56.61 KB
 Heruntergeladen:  39 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 18.520
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 06.03.2018, 20:44     Titel:
  Antworten mit Zitat
Hallo,

mit ylim kannst du jeweils die Skala setzen.
Damit 0 auf einer Höhe ist, muss die eine Skala ein Vielfaches der anderen sein, also z.B. [-100, 800] * 10 = [-1000, 8000]

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

soderdaen
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 21.12.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.03.2018, 09:41     Titel:
  Antworten mit Zitat
Zitat:
mit ylim kannst du jeweils die Skala setzen.
Damit 0 auf einer Höhe ist, muss die eine Skala ein Vielfaches der anderen sein, also z.B. [-100, 800] * 10 = [-1000, 8000]


Vielen Dank schonmal dafür Smile
Geht das aber nicht etwas automatischer? Z.B. ich setze YLim der linken y-Achse auf einen Bereich und Matlab macht 0=0 und skaliert einfach die rechte Achse?

Mfg
soderdaen
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 18.520
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 08.03.2018, 09:50     Titel:
  Antworten mit Zitat
Hallo,

nicht dass ich wüsste. 0 ist für MATLAB halt eine Zahl wie jede andere auch.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Maddy
Ehrenmitglied

Ehrenmitglied



Beiträge: 494
Anmeldedatum: 02.10.08
Wohnort: Greifswald
Version: ---
     Beitrag Verfasst am: 08.03.2018, 10:53     Titel:
  Antworten mit Zitat
Hier vll ein hilfreicher Link:

https://de.mathworks.com/matlabcent.....-make-yaxis-align-at-zero
_________________

>> why
The computer did it.
