Plot von zusammengesetzten körpern


Panse

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.03.2011, 23:39     Titel: Plot von zusammengesetzten körpern
  Antworten mit Zitat
Hi,

ein mitbewohner lernt grad HM3 und ich will ihm bischen helfen hab aber selber nichtmehr so den durchblick Smile

grad hat er mich gefragt wie folgender körper aussieht

x^2+y^2+z^2<4
x^2+y^2<1

also praktisch der volumenkörper der beide gleichungen erfüllt? wie lässt man sich sowas in matlab plotten?

durch langes hirnen sind wir drauf gekommen das es ein zylinder sein könnte auf dem an beiden enden ne kugelhälfte pappt?

danke schonmal Smile


Olbi
Forum-Anfänger

Forum-Anfänger

Beiträge: 13
Anmeldedatum: 08.03.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.03.2011, 12:33     Titel:
  Antworten mit Zitat
Ja, ich denke deine Überlegung ist richtig. Die 1. Gleichung beschreibt zunächst einen Kreis (siehe Anlage Kreis). Von diesem Kreis habe ich dann diejenigen z-Werte einfach auf 0 gesetzt, die die 2. Bedingung nicht erfüllen (siehe weggeschnitten).
Dazu habe ich die folgenden paar Zeilen verwendet:
Code:

[X,Y]=cylinder(0:0.01:2,100);

Z=sqrt(4-X.^2-Y.^2);

R=sqrt(X.^2+Y.^2);
A=R<1;
Z=Z.*A;

surf(X,Y,real(Z))
hold on
surf(X,Y,-real(Z))
xlabel('x')
ylabel('y')
zlabel('z')
shading interp

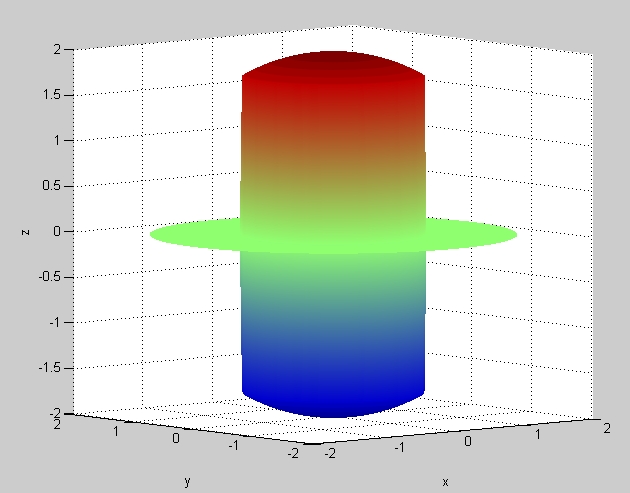

 Beschreibung:

Download
 Dateiname:  weggeschnitten.jpg
 Dateigröße:  85.96 KB
 Heruntergeladen:  489 mal

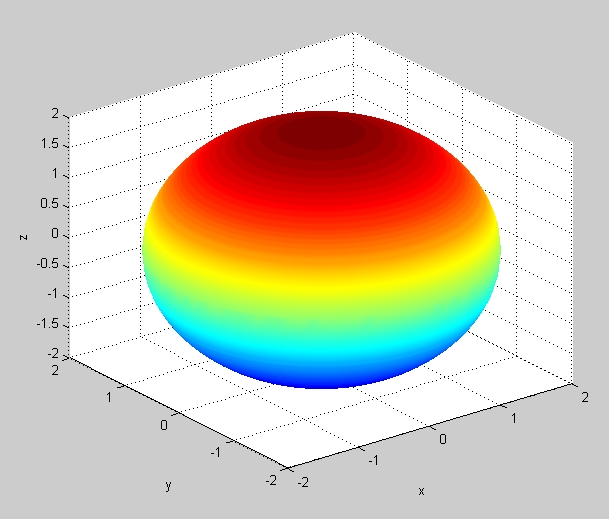

 Beschreibung:

Download
 Dateiname:  Kreis.jpg
 Dateigröße:  95.07 KB
 Heruntergeladen:  521 mal
Private Nachricht senden Benutzer-Profile anzeigen

Olbi
Forum-Anfänger

Forum-Anfänger

Beiträge: 13
Anmeldedatum: 08.03.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.03.2011, 08:23     Titel:
  Antworten mit Zitat
Da hab ich tatsächlich Kreis geschrieben. -.-
Ich meinte natürlich Kugel Very Happy
