Plot - Wiederholende x-Achse fortführen



JaSoIstEs
Forum-Century

Forum-Century


Beiträge: 201
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2018b
     Beitrag Verfasst am: 24.01.2019, 15:22     Titel: Plot - Wiederholende x-Achse fortführen
  Antworten mit Zitat
Servus,


würde gerne einen plot erstellen der eine wiederholende X-Achse besitzt.

Sprich, ich habe einen X-Vektor der von 0-360° geht und dies wiederholt sich n-mal.

Es handelt sich hier um ein Rechtecksignal das die mechanische Umdrehung eines Motors wiederspiegelt.

Da sich der Motor aber nicht nur einmal dreht sondern n-mal wiederholt sich dieses Signal mit evtl. unterschiedlichen Werten zwischen den Flanken.

Danke euch im Voraus.

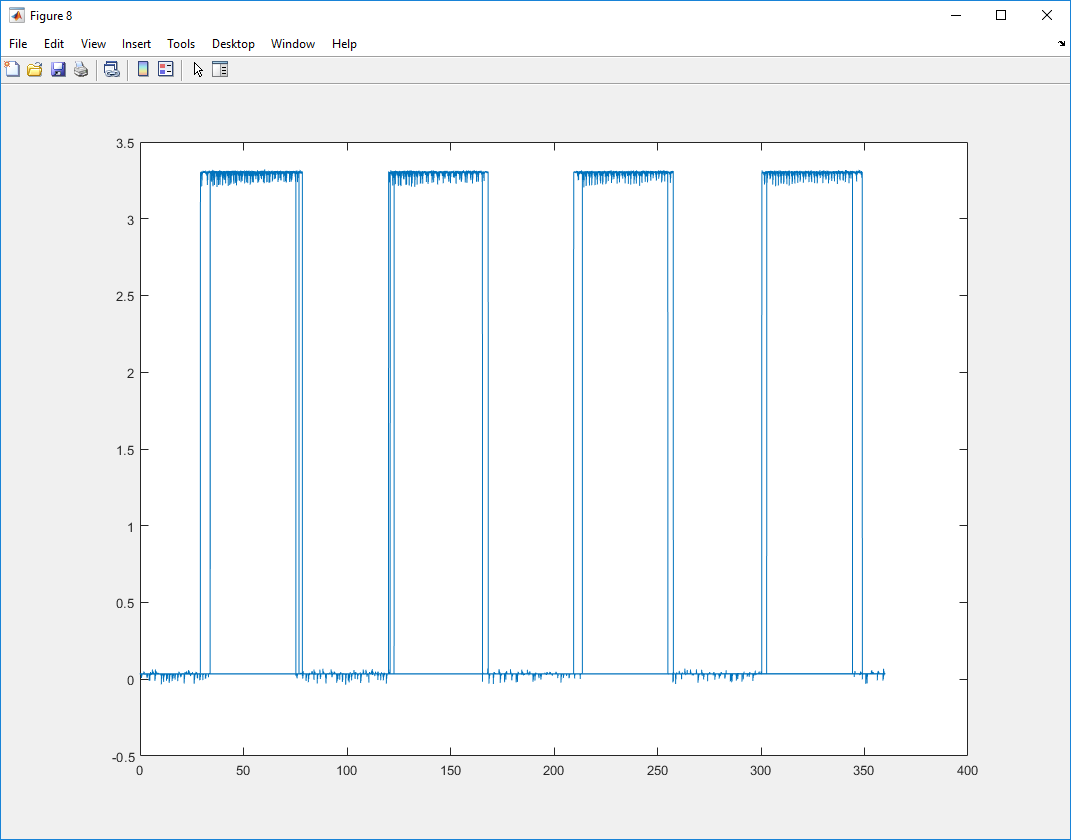

 Beschreibung:
Das ist was ich im Moment erhalte

Download
 Dateiname:  Rect_n_times_x_axis.png
 Dateigröße:  25.73 KB
 Heruntergeladen:  15 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 19.768
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 25.01.2019, 04:14     Titel:
  Antworten mit Zitat
Hallo,

das einfachste wäre wohl, das Signal n mal aneinanderzuhängen ( repmat )

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

JaSoIstEs
Themenstarter

Forum-Century

Forum-Century


Beiträge: 201
Anmeldedatum: 01.10.12
Wohnort: Hessen
Version: 2018b
     Beitrag Verfasst am: 25.01.2019, 19:20     Titel:
  Antworten mit Zitat
Damit funktioniert es ich weiß nicht ob das zu komplex ist.
Vielleicht hast du ja einen Verbesserungsvorschlag.

Code:
Angle = reshape(([1; 1; 1]*(0:359))', 1, []);                   % Create Data;
Voltage = reshape(sind([1; 10; 20]*(0:359))', 1, []);           % Create Data;

figure
plot(Angle, Voltage)                                            % Original Plot

contAngle = unwrap(Angle*pi/180)*180/pi;                        % Use ‘unwrap’ To Recover Serial Vector

figure
plot(contAngle, Voltage)                                        % ‘Unwrapped’ Plot
xt = get(gca, 'XTick');
xtn = min(xt) : 90 : max(xt);
set(gca, 'Xtick',xtn, 'XTickLabel',ceil(rem(xtn,360.1)))
xlim([min(contAngle)  max(contAngle)])
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 19.768
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 25.01.2019, 23:45     Titel:
  Antworten mit Zitat
Hallo,

für mich sieht es vernünftig aus. Wenn du das öfter brauchst, kannst du das ja in eine Funktion packen und dann die Funktion aufrufen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
