Plot: XTickLabel von Schriftgroesse abhängig?



Nicolas S.
Forum-Century

Forum-Century


Beiträge: 146
Anmeldedatum: 15.07.09
Wohnort: ---
Version: R2014a/b
     Beitrag Verfasst am: 26.11.2009, 14:36     Titel: Plot: XTickLabel von Schriftgroesse abhängig?
  Antworten mit Zitat
Hallo zusammen,

ich bin gerade an einem Problem, von dem ich nicht weiß, ob es ein Bug oder ein Feature ist.

Ich nutze z.B. folgenden Code, um einen Plot im EPS-Format zu erzeugen:
Code:

%% Beschreibung Problem mit Print

close all
clear all

MAKEERROR = false

h = figure;
axe = axes;


t = 0:0.01:100;

plot(axe,t,sin(t));
lgnd = legend('1');


if MAKEERROR
set(gca,'FontSize',24)
else
    set(gca,'FontSize',14)
end

%% Achsenbeschriftung anpassen

xl = get(gca,'XTickLabel')
o = char('x'*ones(size(xl,1),1))
set(gca,'XTickLabel',[o xl]);


%% Ausgabe des Plots
print('-depsc2','testplot.eps')
saveas(gcf,'testplot2','eps')


Die Manipulation der "XTickLabel" erfolgt, um unter LaTeX die unterschiedliche Ausrichtung von x- und y-Achsenbeschriftung mit PSfrag berücksichtigen zu können.

Wenn man die Logikvariable "MAKEERROR" ändert und damit die Schriftgröße stimmen beim EPS-Export, egal ob über "print" oder "saveas" die Achsenbeschriftungen überhaupt nicht mehr- offensichtlich erzeugt Matlab vor dem EPS-Export die 'XTicks" neu- aber warum?

(Im Anhang zwei EPS-Exporte des plots bei für MAKEERROR = true und MAKEERROR = false).

Kann jemand dieses seltsame Verhalten erklären?

Grüße
Nicolas

 Beschreibung:
Plot (konvertiert in png)

Download

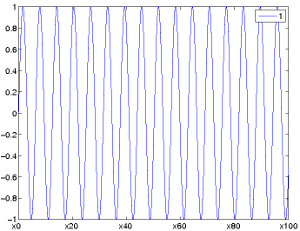

 Dateiname:  error=true.png
 Dateigröße:  13.93 KB
 Heruntergeladen:  748 mal
 Beschreibung:
Plot (konvertiert in png)

Download

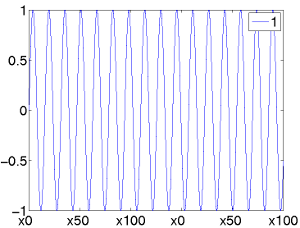

 Dateiname:  error=false.png
 Dateigröße:  15.1 KB
 Heruntergeladen:  730 mal

_________________

--
The programmer suggested it.
Private Nachricht senden Benutzer-Profile anzeigen
