Plot2 überschreibt Plot1



FelixW
Forum-Anfänger

Forum-Anfänger


Beiträge: 33
Anmeldedatum: 19.08.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.10.2021, 10:14     Titel: Plot2 überschreibt Plot1
  Antworten mit Zitat
Hallo,

ich habe folgenden Code, es sollen 2 Plots ausgeben werden.
Führe ich den Code so aus, wird immer nur der zweite Plot dargestellt. Kommentiere ich die zweite Schleife aus, wird der erste Plot abgebildet.
Leider habe ich gerade keine Zeit eine Version meiner mlx zu erstellen, welche ich hier veröffentlichen könnte. Hoffe das mir auch nur mit dem Ausschnitt aus dem Code, jemand helfen kann.

Viele Grüße

Felix
Code:
   Names_Temp1 = Daten.Speicher_Temp1.Properties.VariableNames;
    Names_Temp2 = Daten.Speicher_Temp2.Properties.VariableNames;

    for j=1:length(Grenzen.Start.Speicher_Klappenstellung.(actual_var))

        for k=1:width(Daten.Speicher_Temp1)
            plot(Daten.Speicher_Temp1.Uhrzeit, Daten.Speicher_Temp1.(Names_Temp1{k}))
            hold on
        end

    legend((Names_Temp1{1:14}))
    xlim([Start.(actual_var)(j) Ende.(actual_var)(j)])
    title((actual_var)+" "+"NR."+(j)+" "+"Speicher Temp1")

    end

     for j=1:length(Grenzen.Start.Speicher_Klappenstellung.(actual_var))

        for k=1:width(Daten.Speicher_Temp2)
            plot(Daten.Speicher_Temp2.Uhrzeit, Daten.Speicher_Temp2.(Names_Temp2{k}))
        end

    legend((Names_Temp2{1:15}))
    xlim([Start.(actual_var)(j) Ende.(actual_var)(j)])
    title((actual_var)+" "+"NR."+(j)+" "+"Speicher Temp2")
    end
Private Nachricht senden Benutzer-Profile anzeigen


aemon
Forum-Anfänger

Forum-Anfänger


Beiträge: 21
Anmeldedatum: 26.10.17
Wohnort: Niedersachsen
Version: R2019a / R2021a
     Beitrag Verfasst am: 15.10.2021, 10:20     Titel:
  Antworten mit Zitat
Wenn zwei plots dargestellt werden sollen, bietet es sich an diese auch in zwei subplots oder figures darzustellen.

In diesem Fall geschieht das soweit ich es sehe in einem. Durch das Setzen der Xlim (also des sichtbaren Auschnitts) wird evtl. auf den einen Bereich fokusiert und somit ist der andere nicht sichtbar.
Private Nachricht senden Benutzer-Profile anzeigen

FelixW
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 33
Anmeldedatum: 19.08.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.10.2021, 10:38     Titel:
  Antworten mit Zitat
Habe jetzt mal eine Anpassung vorgenommen, im Ergebnis wird jetzt der erste Plot korrekt dargestellt. Der zweite erscheint nun auch, aber nur die erste von den 15 Stück, die dargestellt werden müssen.

Code:
   Names_Temp1 = Daten.Speicher_Temp1.Properties.VariableNames;
    Names_Temp2 = Daten.Speicher_Temp2.Properties.VariableNames;

    subplot(2,1,1);
    for j=1:length(Grenzen.Start.Speicher_Klappenstellung.(actual_var))

        for k=1:width(Daten.Speicher_Temp1)
            plot(Daten.Speicher_Temp1.Uhrzeit, Daten.Speicher_Temp1.(Names_Temp1{k}))
        end

    legend((Names_Temp1{1:14}))
    xlim([Start.(actual_var)(j) Ende.(actual_var)(j)])
    title((actual_var)+" "+"NR."+(j)+" "+"Speicher Temp1")

    end

    subplot(2,1,2);
    for j=1:length(Grenzen.Start.Speicher_Klappenstellung.(actual_var))

        for k=1:width(Daten.Speicher_Temp2)
            plot(Daten.Speicher_Temp2.Uhrzeit, Daten.Speicher_Temp2.(Names_Temp2{k}))
        end

    legend((Names_Temp2{1:15}))
    xlim([Start.(actual_var)(j) Ende.(actual_var)(j)])
    title((actual_var)+" "+"NR."+(j)+" "+"Speicher Temp2")
    end

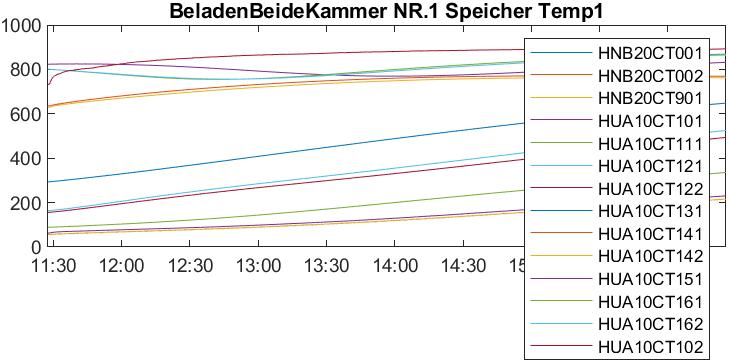

Den Plot habe ich als Bild angehängt

 Beschreibung:

Download
 Dateiname:  Plot_Test.jpg
 Dateigröße:  45.74 KB
 Heruntergeladen:  161 mal
Private Nachricht senden Benutzer-Profile anzeigen

FelixW
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 33
Anmeldedatum: 19.08.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.10.2021, 10:44     Titel:
  Antworten mit Zitat
Jetzt habe ich unter dem zweiten Plot Befehle ein
"hold on" ergänzt und jetzt funktioniert es. Jetzt würde ich gerne verstehen, warum das so ist? Beim ersten Plot-Befehl ist ja auch kein "hold on" notwendig, um alle Datenreihen abzubilden.
Private Nachricht senden Benutzer-Profile anzeigen

aemon
Forum-Anfänger

Forum-Anfänger


Beiträge: 21
Anmeldedatum: 26.10.17
Wohnort: Niedersachsen
Version: R2019a / R2021a
     Beitrag Verfasst am: 15.10.2021, 12:25     Titel:
  Antworten mit Zitat
Ohne hold on wird überschrieben. Im oberen Post war allerdings auch ein hold on im ersten Teil vorhanden.
Private Nachricht senden Benutzer-Profile anzeigen
