Plotdarstellung mit Benutzerdefinierter Achse



Julian Behr
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 18.05.22
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.05.2022, 13:43     Titel: Plotdarstellung mit Benutzerdefinierter Achse
  Antworten mit Zitat
Hallo Zusammen,

ich bin neu hier, darum bitte ich im Vornherein um Entschuldigung falls ich ein bereits erwähntes Thema neu behandle, oder gegen sonst etwaige Sachen verstoße oder ähnliches. Des weiteren bin ich ein Neuling was Matlab Betrifft und würde gerne darum bitten die Lösungen möglichst einfach zu gestalten und mit dem Hintergrund das ich kaum Erfahrung mit Matlab habe.

Vielen Dank!

Ich habe folgendes Problem: Ich würde gerne das mein Matlab Plot genauso ausschaut wie auf den Bildern beschrieben. Wie ist dies umzusetzen?


Mein Programmcode:

f = [31.5 40 50 63 80 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000 6300 8000];

L_A = [24.5 27.8 32 36 41.5 41.2 42.6 51 52 55.8 57.2 59.4 61.2 66.8 63.4 59.8 59.5 59.2 62.5 62.3 64.2 61.4 61.7 59.7 55.9];

L_linear = [62.8 63.7 61.2 62.1 63 60.4 57.4 65.2 63 65 65 63.9 63.1 66 68.2 59.5 59.5 58.5 61.4 61.2 62.8 61 61.2 59.6 57.3];

semilogx(f, L_A,'LineWidth',2)
hold on
semilogx(f, L_linear,'LineWidth',2)
xlim([25,10000])
title('Frequenzverlauf der Schallabstrahlung')
xlabel('Frequenz in [Hz]')
ylabel('Schallpegel in [dB]')
legend('A [dB(A)]', 'Linear [dB]')
grid on

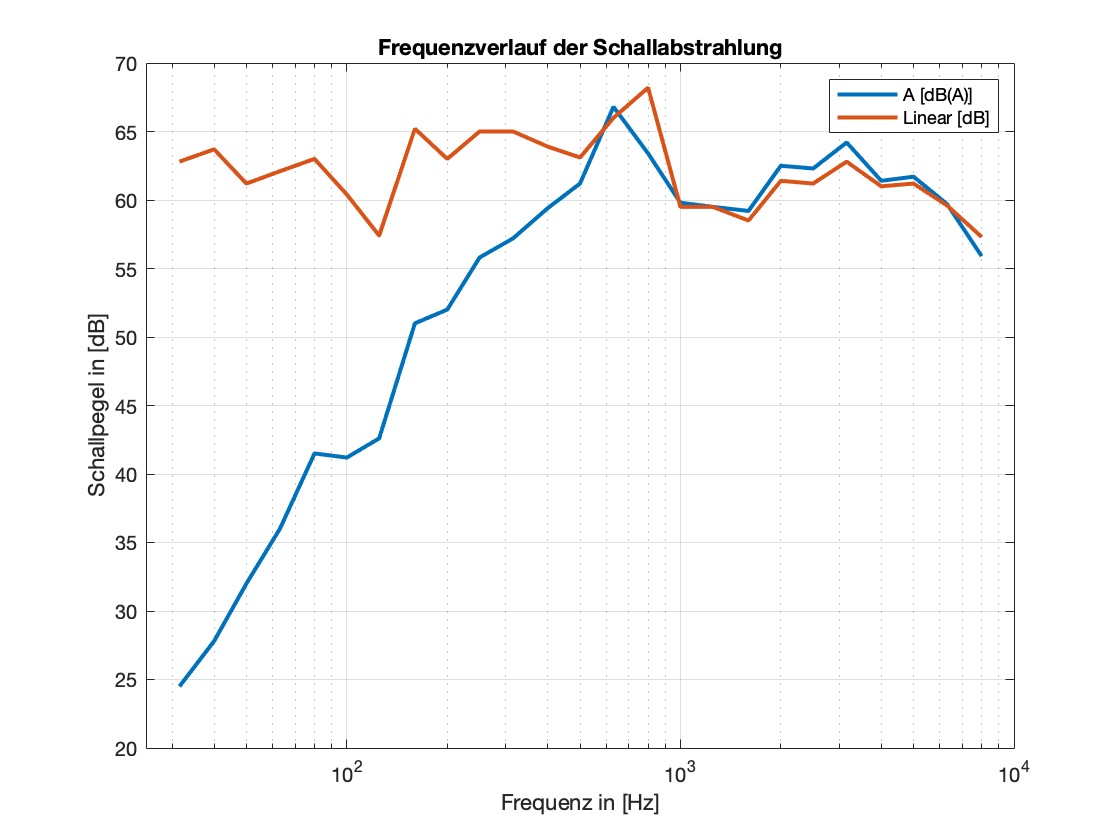

Mein ausgegebener Plot ist die Datei Frequenzverlauf_der_Schallabstrahlung.jpg

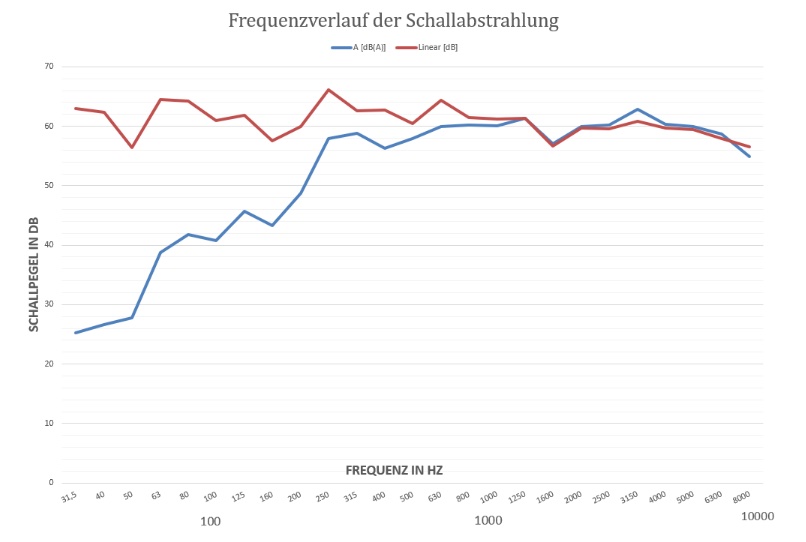

Ich hätte aber gerne das mein Plot wie Muster_Frequenzverlauf.jpg ausschaut. Ich hätte gerne ebenfalls eine weitere x-Achse die die Werte 31.5, 40, 50, ... enthält. Also sozusagen die Werte aus der Matrix f. Der Rest meines Plots kann so bleiben. Nur diese zweite x-Achse.

Vielen Dank für eure Hilfe. Ich hoffe es ist verständlich!

 Beschreibung:

Download
 Dateiname:  Muster_Frequenzverlauf.jpg
 Dateigröße:  72.43 KB
 Heruntergeladen:  49 mal
 Beschreibung:

Download
 Dateiname:  Frequenzverlauf_der_Schallabstrahlung.jpg
 Dateigröße:  114.89 KB
 Heruntergeladen:  55 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.170
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 18.05.2022, 15:36     Titel:
  Antworten mit Zitat
Hallo,

auf File Exchange gibt es einen Beitrag, der dabei helfen dürfte:
https://de.mathworks.com/matlabcent.....65044-plotmultix-varargin

Grüße,
Harald
