Verfasst am: 14.09.2012, 20:04 Titel: Ploten von Ebenen und Punkten in einer Figure

Hallo,

Ich habe einen Datensatz mit 3 Spalten. In allen Spalten sind doubl-werte enthalten. Diese entsprechen den X, Y und Z Koordinaten der Punktkoordinate im 3d kartesischen Koordiantensystem.

Ploten tu ich die ja so...

Code:

plot3(Polydata50(:,2)/1000,Polydata50(:,3)/1000,Polydata50(:,4)/1000,'b*')

Funktion ohne Link?

Jetzt habe ich eine Ebene bestimmt und möchte diese auch ploten.

Den Ebenenplot habe ich wie folgt realisiert...

Code:

function [] = EbenePlotten(Ebene,A,h);
% Ebene plotten: ax+by+cz+d=0 im Interval
% Angabe der Begrenzungen und der Punkte die zur Ebene gehören.

% Ebene - Normalformparameter der Ebene a,b,c,d
% A ist die Begrenzungen der Werte X Y Z für den Ebenenplot [min / max]

a = Ebene(1,1);b = Ebene(1,2);c = Ebene(1,3);d = Ebene(1,4);

% Wie groß sind die gewollten Plotparameter
vonx = A(1,1);bisx = A(1,2);hx = bisx - vonx;
vony = A(2,1);bisy = A(2,2);hy = bisy - vony;
vonz = A(3,1);bisz = A(3,2);hz = bisz - vonz;

if a~=0
[y,z] = meshgrid(vonx:hx:bisx);
x=(-b*y-c*z-d)/a;
else
if b~=0
[x,z] = meshgrid(vony:hy:bisy);
y=(-a*x-c*z-d)/b;
else
if c~=0
[x,y] = meshgrid(vonz:hz:bisz);
z=(-a*x-b*y-d)/c;
end
end

end

surf(x,y,z);grid on

end

Funktion ohne Link?

Das hat einzeln auch funktioniert.

Jetzt möchte ich beide in der gleichen Figure ausgeben.
Und hatte mir das wie folgt gedacht.

Code:

plot3(Polydata50(:,2)/1000,Polydata50(:,3)/1000,Polydata50(:,4)/1000,'b*')
hold on
EbenePlotten(Ebene_Fassade, A)
hold off

Funktion ohne Link?

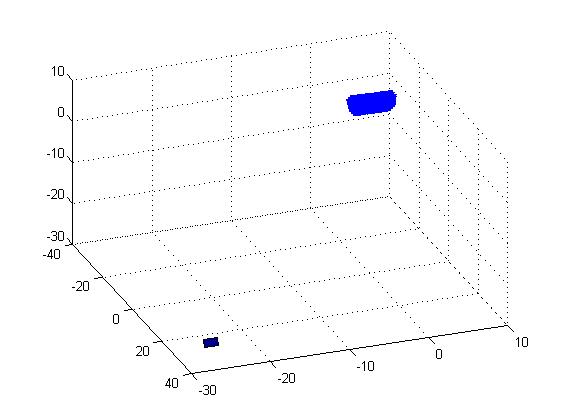

Das funktioniert aber nicht und sieht so aus wie in der angehängten Datei.
Kann mir jemand sagen wo der Fehler ist?


Beschreibung:

Download

Dateiname:


Dateigröße:

27.52 KB

Heruntergeladen:

559 mal

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 14.09.2012, 22:13 Titel:

Hallo,

die Frage ist nun: inwiefern sieht das nicht so aus, wie du das erwartet hast?

Die Ebene und die Punkte sind weit voneinander weg, ist das beabsichtigt oder genau das Problem?

Grüße,
Harald

Logi87

Themenstarter

Forum-Anfänger


	Beiträge: 47

	Anmeldedatum: 06.04.12

	Wohnort: ---

	Version: ---

Verfasst am: 14.09.2012, 22:49 Titel:

Das ist das Problem. Die Ebene wurde aus dem Punktset bestimmt und die Grenzen wie ich die Ebene einzeichnen möchte wurden auch aus dem
Punktsatz abgeleitet.
Die soltlen also in der gleichen räumlichen Ausdehnung vorliegen.

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 14.09.2012, 23:25 Titel:

Hallo,

meine Vermutung ist, dass dir dabei ein Fehler unterlaufen ist.

Ohne den Zusammenhang zwischen Polydata50, Ebene_Fassade und A zu kennen, kann man da schlecht weiterhelfen.

Grüße,
Harald
