Verfasst am: 12.11.2010, 13:06
Titel: Plots aus Schleifen mit Legende versehen
Hallo Community,
ich arbeite derzeit an einem Programm, das aus einigen ineinander verschachtelten Schleifen Werte und auch Plots erstellen soll. Zur Erklärung: Es geht um das parallele Aufwickeln von Blechstreifen, die unterschiedliche Dicken (t) haben. Dadurch ergeben sich unterschiedliche nötige Drehzahlen (n) wenn die Geschwindigkeit (vband) bei allen Streifen gleich sein soll. Hier mal ein Beispiel:
Code:
while wx<windungen
sx2=1;
while sx2<=streifen
lauf(sx2)=(lauf(sx2)+pi*dx(sx2));
dx(sx2)=dx(sx2)+2*tstreifen(sx2);
n(sx2)=(vband*1000/(pi*dx(sx2)))/60;
M(sx2)=(zug*tstreifen(sx2)*bstreifen(sx2))*(dx(sx2)/1000);
sx2=sx2+1;
end
sx3=1;
while sx3<=streifen
ifrem(streifen, 2)~=0
ldif(sx3)=lauf(streifen/2+0.5)-lauf(sx3) ;
ndif(sx3)=n(sx3)-n(streifen/2+0.5);
else
ldif(sx3)=lauf(streifen/2)-lauf(sx3);
ndif(sx3)=n(sx3)-n(streifen/2);
end if plotx==1
%subplot(4,2,5); plot(wx, lauf(sx3)); hold on;
subplot(4,2,6); plot(wx, ldif(sx3)); hold on;
%subplot(4,2,7); plot(wx, n(sx3),'green'); hold on;
subplot(4,2,8); plot(wx, ndif(sx3),'green'); hold on;
else end
sx3=sx3+1;
end
wx=wx+1;
end
Wie man sieht, gehe ich innerhalb einer Windung (eine Umdrehung der Welle) mit der while sx2 Schleife von einem Streifen zum nächsten und berechne die mich interessierenden Werte. In der sx3 Schleife gehe ich dann noch (für gerade und ungerade Anzahlen an Streifen) einige Differenzen. Danach soll das ganze geplottet werden. Tatsächlich wird ja bei einem Schleifendurchlauf immer nur eine Anzahl an punkten geplottet, von Streifen zu Streifen und von Wicklung zu Wicklung. Die Preisfrage ist jetzt, wie stelle ich im Diagrammplot dar, welche Kurve zu welchem Streifen gehört? Ich müsste irgendwie die Laufvariable der den Plotbefehl umgebenden Schleife in den "legend" Befehl integrieren. Hat jemand dazu eine Idee auf Lager? Würde mich sehr freuen.
MfG

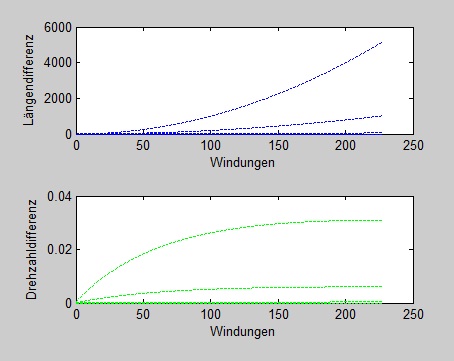

PS: Als anhang die Diagramme die durch die beiden (nicht wegkommentierten) subplots am Ende des codes ausgegeben werden.
