Plots in for-Schleife plotten nicht



MrUglyy

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.03.2022, 22:34     Titel: Plots in for-Schleife plotten nicht
  Antworten mit Zitat
Hallo,
Ich hab folgendes Problem:
Ich habe ein Matrix "sortTabel" und einen Vector "recFactor".
In der Matrix gibt es 2 Spalten mit Winkeln, die immer abwechselnd laufen.
Also wenn der Winkel aus Spalte 13 läuft, steht der Winkel aus Spalte 12 still und umgekehrt.
Folgendes war mein Ansatz:
Code:

startAngle = abs(sortTabel(1,13));
m=1;
i=1;
for i = i:size(sortTabel)

    if sortTabel(i,13) == startAngle    %Gamma
        plot(sortTabel(m:i,13),recFactor(m:i),"-","Linewidth",3)
        xlabel("GAMMA[deg]")
        ylabel("Recovery Factor[-]")
        m = i +1;
        hold off
    elseif sortTabel(i,12) == startAngle    %Alpha
        plot(sortTabel(m:i,12),recFactor(m:i),"-","Linewidth",3)
        xlabel("ALPHA[deg]")
        ylabel("Recovery Factor[-]")
        m = i +1;
        hold off
    end


end

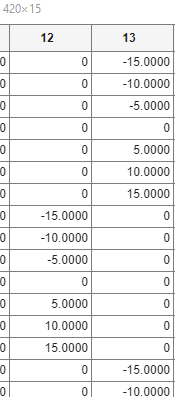

An der Ausgabe von der Variablen m kann ich erkennen, dass meine Idee grob funktioniert, allerdings wird nur der letzte Plot aus der for Schleife geplottet und alle anderen Plots davor nicht. ( Im Anhang ist ein kleiner Screenshot von den Winkeln,damit man sich mein vorgehen etwas besser vorstellen kann.)
Hat jemand eine Idee, woran das liegen könnte?
Danke schonmal im voraus.
Aaron

Screenshot 2022-03-26 212821.png
 Beschreibung:

Download
 Dateiname:  Screenshot 2022-03-26 212821.png
 Dateigröße:  4.78 KB
 Heruntergeladen:  25 mal
Screenshot 2022-03-26 212821.png
 Beschreibung:

Download
 Dateiname:  Screenshot 2022-03-26 212821.png
 Dateigröße:  4.78 KB
 Heruntergeladen:  25 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 23.935
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 26.03.2022, 23:47     Titel:
  Antworten mit Zitat
Hallo,

es fehlt auf jeden Fall ein "hold on".
Ansonsten würde ich den Debugger verwenden um zu überprüfen, ob die vorherigen Plots nie erzeugt oder überschrieben werden.

i:size(sortTabel) halte ich für recht ungünstig. Es kann sein, dass dies das richtige macht, aber klarer wäre wirklich zu schreiben, was du meinst, nämlich i:size(sortTabel,1) oder i:size(sortTabel,2) .

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

MrUglyy

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.03.2022, 09:38     Titel:
  Antworten mit Zitat
Hallo Harald,
mit dem "hold on" command sorge ich doch dafür, dass alles in einen Graphen geplottet wird. Das will ich eben nicht.
Aber ja die Graphen überschreiben sich tatsächlich gegenseitig.
Wie könnte ich das verhindern?
Gruß,
Aaron

Harald
Forum-Meister

Forum-Meister


Beiträge: 23.935
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 27.03.2022, 10:01     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
mit dem "hold on" command sorge ich doch dafür, dass alles in einen Graphen geplottet wird. Das will ich eben nicht.

Was willst du denn dann stattdessen?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

MrUglyy

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.03.2022, 10:45     Titel:
  Antworten mit Zitat
Hallo,
Ich will, dass für jeden Winkel durchlauf ein eigener Plot erstellt wird.
Also immer abwechselnd für Gamma und Alpha, je nachdem welcher Winkel gerade durchlaufen wird.
Am ende müssten aus der 420 Zeilen Matrix 60 Plots entstehen.
Gruß
Aaron

Harald
Forum-Meister

Forum-Meister


Beiträge: 23.935
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 27.03.2022, 10:47     Titel:
  Antworten mit Zitat
Hallo,

was heißt denn "eigener Plot"?
Falls separates Fenster: das müsstest du mit figure öffnen. Willst du aber wirklich 60 Fenster öffnen??

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

MrUglyy

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.03.2022, 11:24     Titel:
  Antworten mit Zitat
Vielen herzlichen Dank!
Es hat geklappt
