plottet nicht


fb1

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.06.2014, 17:19     Titel: plottet nicht
  Antworten mit Zitat
Hallo leute ich habe gerade probleme bei einer Aufgabe :

Mein code:

Code:

clear all; close all;clc;
%a)

s = tf('s');
R = 10;
L = 100e-3;
C = 10e-6;

%b)

Gs = s^2*L*C/(s^2*L*C+s*C*R+1);

%c)

w = logspace(2,3,1000);

%d)

bode(Gs,w);
grid on;

%e)

dt = 0.1e-3;

t = 0:dt:0.1;

%f)

UL = step(Gs,1);
%g)
UL1 = 10*step(Gs,1);

%h)

figure;
plot(t,UL);






Ich bekomme folgende Fehlermeldung error in plot (t,UL);

vectors must be same lenghts .

Wie kann ich das problem lösen ?

Ich komme einfach nicht auf meinen Fehler.


SkyRazor
Forum-Century

Forum-Century

Beiträge: 106
Anmeldedatum: 07.05.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.06.2014, 17:33     Titel:
  Antworten mit Zitat
Hallo,

Fehlermeldung ist schon sehr klar. laut deinem Code ich denke,

Code:
[UL,x] = step(Gs,1);


gehts schon, oder wie deine Idee,

Code:
[UL,time] = step(Gs,1);
plot(time, UL)


Grüße
Private Nachricht senden Benutzer-Profile anzeigen

fb1

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.06.2014, 22:45     Titel:
  Antworten mit Zitat

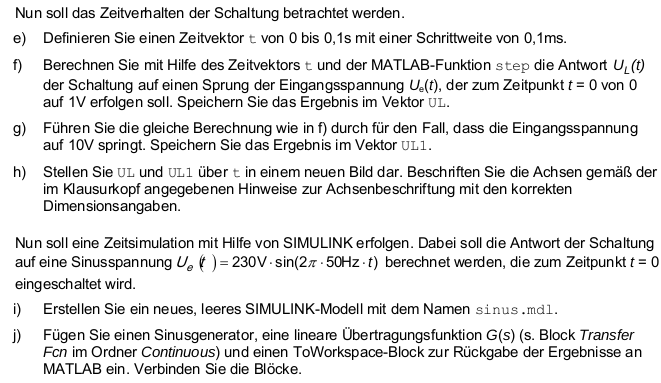

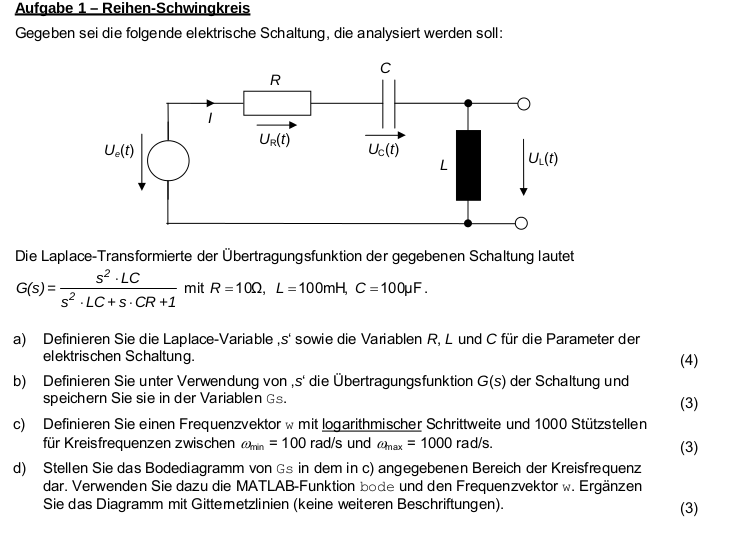

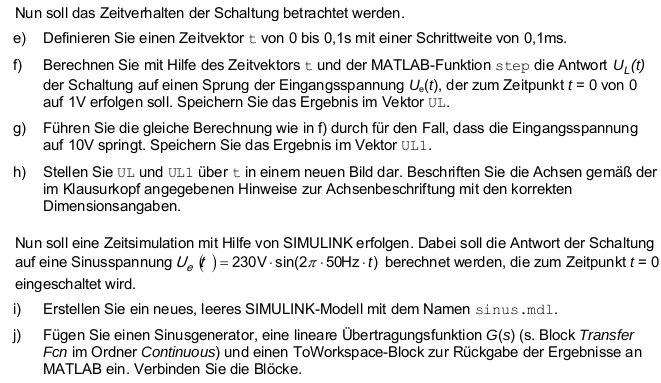

Warum steht das nicht in der Aufgabe so?

Vielleicht kannst du mir so besser helfen?

 Beschreibung:

Download
 Dateiname:  2.png
 Dateigröße:  70.39 KB
 Heruntergeladen:  269 mal
 Beschreibung:

Download
 Dateiname:  1.png
 Dateigröße:  65.55 KB
 Heruntergeladen:  286 mal

SkyRazor
Forum-Century

Forum-Century

Beiträge: 106
Anmeldedatum: 07.05.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.06.2014, 09:18     Titel:
  Antworten mit Zitat
Hallo,

sorry, vorher falsch kopiert
Zitat:
[UL,x] = step(Gs,1);

es ist
Code:


laut der Aufgabe, ist es schon genug

Code:
UL = step(Gs,t);
%g)
UL1 = 10*step(Gs,t);
%h)
figure;
plot(t,UL);


PS: ein Vorschlag, nächstes mal bitte die eigene Aufgaben nicht hier posten, nur über das Problem diskutieren

Grüße
Private Nachricht senden Benutzer-Profile anzeigen

fb1

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.06.2014, 09:22     Titel:
  Antworten mit Zitat
Das habe ich ja so gemacht siehe Code oben ,aber trotzdem wird mir der Fehler angezeigt.

SkyRazor
Forum-Century

Forum-Century

Beiträge: 106
Anmeldedatum: 07.05.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.06.2014, 09:24     Titel:
  Antworten mit Zitat
nicht genau gleich,
Zitat:
UL = step(Gs,1);

es soll
Code:


Grüße
Private Nachricht senden Benutzer-Profile anzeigen

fb1

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.06.2014, 12:27     Titel:
  Antworten mit Zitat
Aber woher weiß dann das Programm das der zeitvektor auf 1V springt ?

SkyRazor
Forum-Century

Forum-Century

Beiträge: 106
Anmeldedatum: 07.05.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.06.2014, 12:44     Titel:
  Antworten mit Zitat
fb1 hat Folgendes geschrieben:
Aber woher weiß dann das Programm das der zeitvektor auf 1V springt ?


wie hast du Aufgabe g gemacht? Surprised
Der letzte hint

Code:
t = 0:dt:0.3;
plot(t,step(1/(s^2*L*C+s*C*R+1),t),t,step(Gs,t));
Private Nachricht senden Benutzer-Profile anzeigen

fb1

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.06.2014, 20:19     Titel:
  Antworten mit Zitat
Mittlerweile habe ich die Zeile so wie du es mir erklärt hattest verstanden .

Jetzt habe ich allerdings eine Fehlermeldung bekommen beim simulink Block die ich jetzt nicht weg bekomme .


Vielleicht kannst du mir helfen .

Invalid setting in block_diagram 'sinusT2' for parameter 'StartTime'

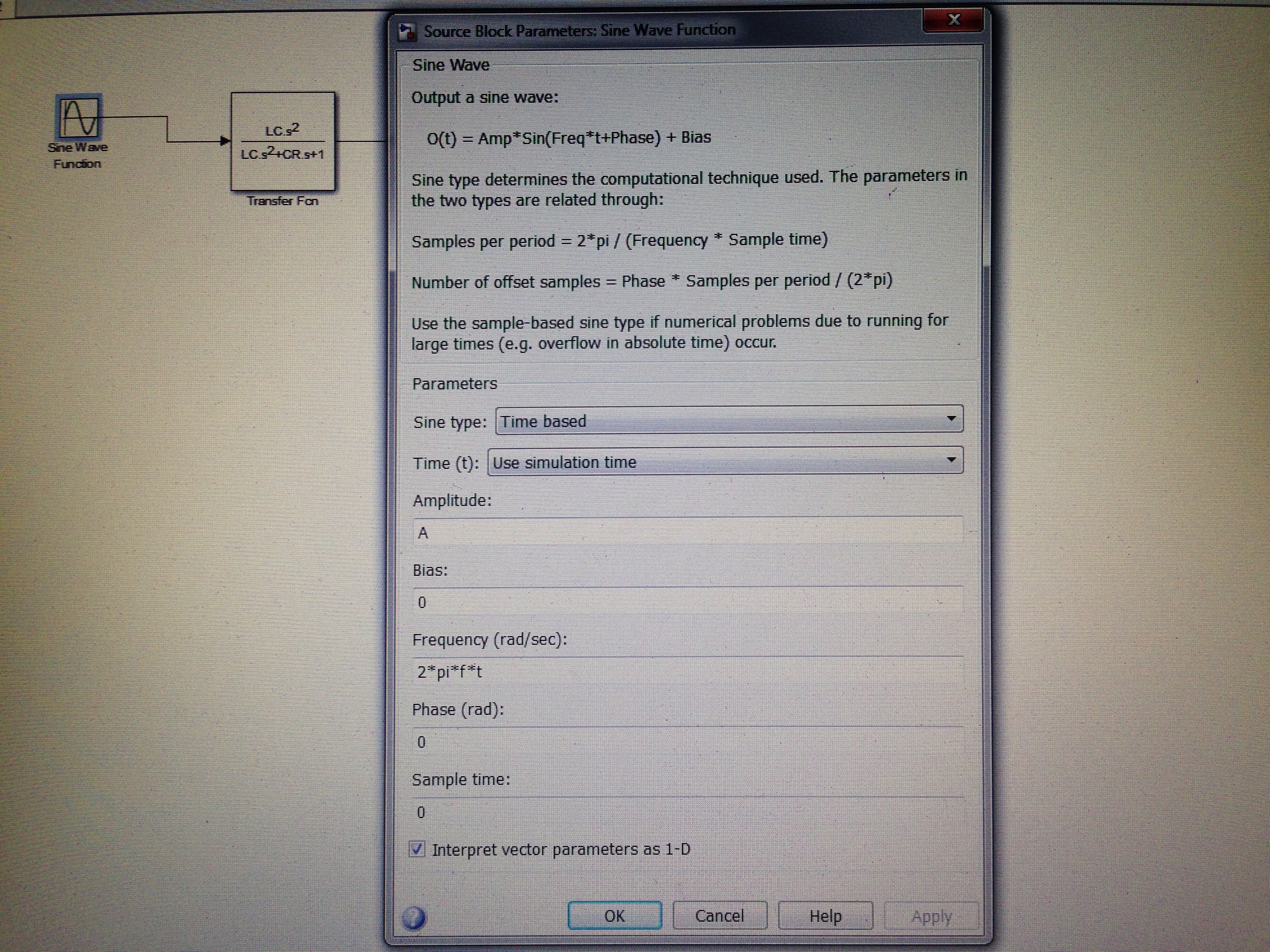

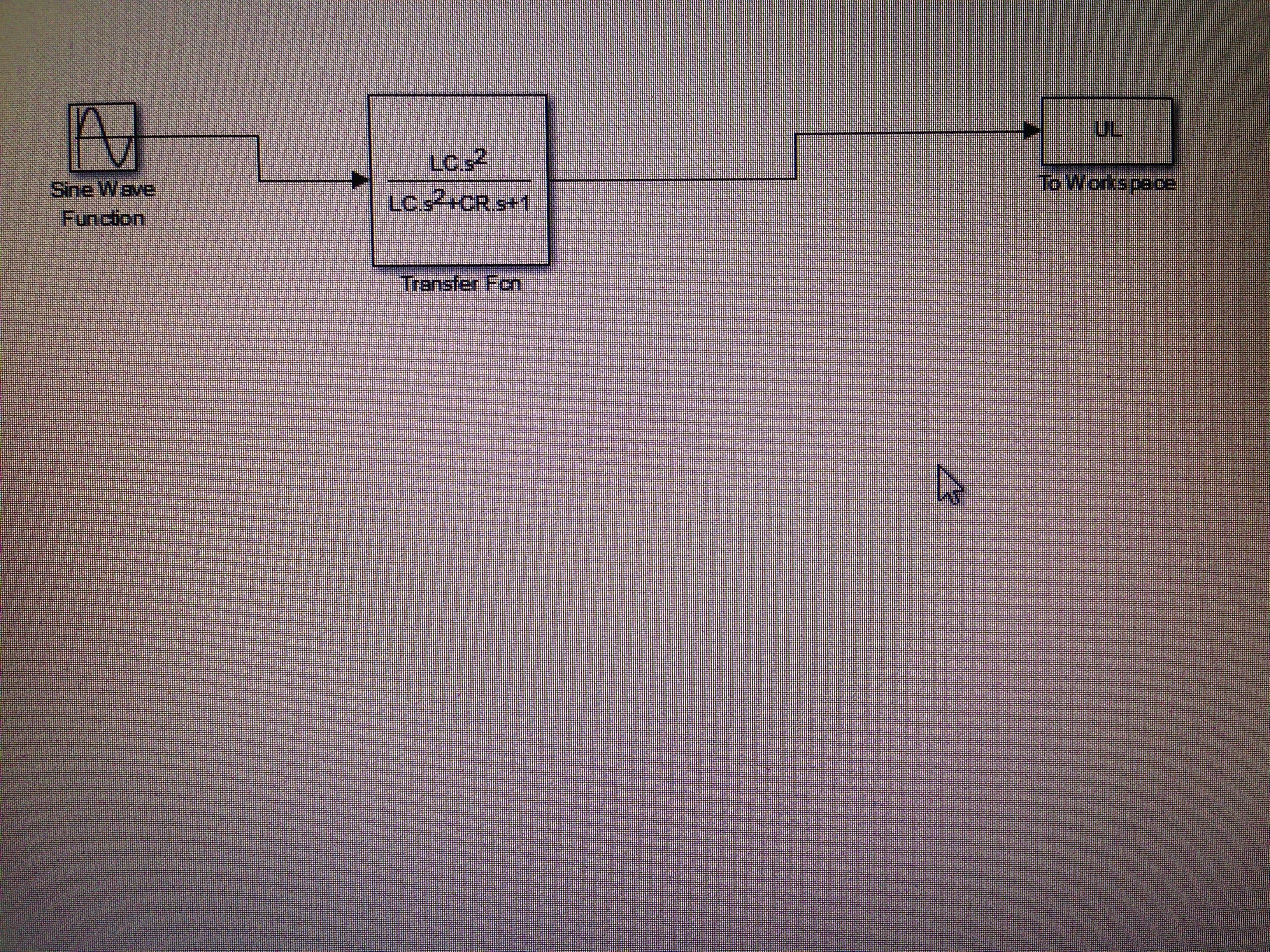

Ich poste auch 2 fotos von simulink.

Was habe ich falsch eingestellt ?

Hier der code:

Code:

clear all; close all;clc;
%a)

s = tf('s');
R = 10;
L = 100e-3;
C = 10e-6;

%b)

Gs = s^2*L*C/(s^2*L*C+s*C*R+1);

%c)

w = logspace(2,3,1000);

%d)

bode(Gs,w);
grid on;

%e)

dt = 0.1e-3;

t = 0:dt:0.1;

%f)

UL= step(Gs,t);
%g)
UL1 = 10*step(Gs,t);

%h)

figure;
plot(t,UL);

t = sim('sinusT2', 'StartTime', 0,'StopTime',0.5,'Solver','ode3','FixedStep',0.1e-3);


t = simout.get('tout');



 Beschreibung:

Download
 Dateiname:  IMG_0666.JPG
 Dateigröße:  4.87 MB
 Heruntergeladen:  345 mal
 Beschreibung:

Download
 Dateiname:  IMG_0665.JPG
 Dateigröße:  4.58 MB
 Heruntergeladen:  384 mal

SkyRazor
Forum-Century

Forum-Century

Beiträge: 106
Anmeldedatum: 07.05.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.06.2014, 19:14     Titel:
  Antworten mit Zitat
Hallo,

die Parameters in sim sollen string sein, deshalb folgender Code funktioniert.

Code:
simout = sim('sinusT2', 'StartTime', '0','StopTime','0.3','Solver','ode3','FixedStep','0.1e-3');
t = simout.get('tout');


Grüße
Private Nachricht senden Benutzer-Profile anzeigen

fb1

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.06.2014, 15:39     Titel:
  Antworten mit Zitat
Jetzt bekomme ich diese Fehlermeldung.

Error using SS09 (line 40)
Error due to multiple causes.

Caused by:
Error using (line 40)
Invalid setting in 'sinusT2/Sine Wave Function' for parameter 'Amplitude'
Error using (line 40)
Error evaluating parameter 'Amplitude' in 'sinusT2/Sine Wave Function'
Error using SS09 (line 40)
Undefined function or variable 'A'.
Error using (line 40)
Invalid setting in 'sinusT2/Transfer Fcn' for parameter 'Numerator'
Error using (line 40)
Error evaluating parameter 'Numerator' in 'sinusT2/Transfer Fcn'
Error using (line 40)
Undefined function or variable 'LC'.


Kannst du mir erklären wie ich die Fehler noch weg bekomme?

SkyRazor
Forum-Century

Forum-Century

Beiträge: 106
Anmeldedatum: 07.05.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.07.2014, 14:05     Titel:
  Antworten mit Zitat
sind alle Parameters schon initialisiert vor der Simulation?
