Plotting of Vector Data


Chrophi
Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 10.11.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.11.2011, 14:14     Titel: Plotting of Vector Data
  Antworten mit Zitat
Hi! Ich habe folgendes Problem, erstmal die Aufgabenstellung:

Write a MATLAB script "plotFktn.m" which plots the vector function:

Code:
Vx=[(x-d)/(((x-d)^2)+y(y^2)+1)^(3/2)]-[(x+d)/(((x+d)^2)+(y^2)+1)^(3/2)];

(da kommt dann noch ne 2. namens Vy aber is jetzt erstmal unrelevant)


using the function quiver(), and saves the plot to an image file named 'result.png'. Value of the parameter d=2.

The x and y coordinates should be in the interval [-3,3], and they should form a rectangular grid of the length 20 in x and y directions. The color of the arrows showing the vector field should be red. Mark the x axis with 'x' and y axis with 'y'.

Upload a MATLAB script named "plotFktn.m" which creates this plot and saves the image to the file "result.png" .


ich hab jetzt mal so angefangen:
Code:
d=2;
x=[-3:3];
y=[-3:3]
Vx=[(x-d)/(((x-d)^2)+y(y^2)+1)^(3/2)]-[(x+d)/(((x+d)^2)+(y^2)+1)^(3/2)];
Vy=....;



Hier tritt auch schon das erste Problem auf: er sagt mir folgenden Error:

??? Error using ==> mpower
Matrix must be square.

Woran liegt das? Steig ich nicht wirklich durch, vermute mal wegen x,y

weiter wäre ich dann so vorgegangen:
Code:
hold on
quiver(x,Vx,'r',y,Vy,'r',20);
xlabel('x');
ylabel('y');
axis([-3 3 -3- 3]);
print('-dbitmap'),('result.png');




So also zusammgefasst, wieso erscheint der Error? und stimmt der 2. teil meines Codes oder lieg ich da komplett falsch?

Vielen Dank für Eure Hilfe =)

PS: Bin Forumsneuling, sollte das hier im falschen Forumsteil stehen oder die Frage schonmal in ähnlicher Art und Weise aufgetaucht sein, bitte ich um Entschuldigung =) )
_________________

Software is like Sex, its best if its for free!

Zuletzt bearbeitet von Chrophi am 30.11.2011, 15:05, insgesamt einmal bearbeitet
Private Nachricht senden Benutzer-Profile anzeigen


Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 30.11.2011, 14:45     Titel:
  Antworten mit Zitat
nunja wenn man sich mal die doc zu mpower anguckt oder auch die fehlermeldung bekommt man mit das mpower für matritzen ist. die kann man nur mit sich selbst multiplizieren wenn sie quadratisch sind. steht auch in der doc. und x ist nicht quadratisch. du prauchst power.
also
Code:
das ist dann für jedes element
Private Nachricht senden Benutzer-Profile anzeigen

Chrophi
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 10.11.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.11.2011, 14:52     Titel:
  Antworten mit Zitat
habs jetzt so:

Code:
Vx=[(x-d)/(((x-d).^2)+y(y.^2)+1).^(3/2)]-[(x+d)/(((x+d).^2)+(y.^2)+1).^(3/2)];



aber jetzt kommt folgender error:

??? Subscript indices must either be real positive integers or logicals.


Ne idee? Danke für die schnelle Antwort!
_________________

Software is like Sex, its best if its for free!
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 30.11.2011, 15:09     Titel:
  Antworten mit Zitat
Hallo,

Multiplikation muss explizit angegeben werden, wird ansonsten als Indizierung verstanden, also
Code:
statt
Code:


Zudem wirst du auch komponentenweise teilen müssen, d.h. statt / brauchsts du ./

Grüße,
Harald

P.S.: Software is like sex. If you pay for it, you get a professional product.
Private Nachricht senden Benutzer-Profile anzeigen

Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 30.11.2011, 15:10     Titel:
  Antworten mit Zitat
das selbe was für power gilt gilt auch für die anderen sachen wie matrix divison und multiplikation. es es gewollt das du matrix multiplikation benutzt? sonst musst du auch .* und ./ benutzen
Private Nachricht senden Benutzer-Profile anzeigen

Chrophi
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 10.11.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.11.2011, 16:14     Titel:
  Antworten mit Zitat
Okay also jetzt hab ichs so:

Code:
Vx=[(x-d)./(((x-d).^2)+(y.^2)+1).^(3/2)]-[(x+d)./(((x+d).^2)+(y.^2)+1).^(3/2)];

Vy= [y./(((x-d).^2)+)y.^2)+1).^(2/3)]-[y./(((x+d).^2)+(y.^2)+1).^(3/2)];


es erscheint kein error mehr, stimmt also jetzt vom syntax, die Frage ist aber, mathematisch ausgedrückt auch?

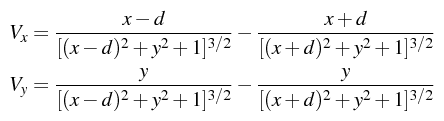

Die grundformel ist im Dateianhang.


ich bin jetzt folgendermaßen weiter vorgegangen:

Code:
hold on
quiver(x,Vx,y,Vx);
xlabel('x');
ylabel('y');
axis([-3 3 -3 3]);


allerdings sieht das Ergebnis nicht vielversprechend aus, weiterhin sollen die Vektorpfeile ja rot sein und x und y achse im intervall sollen ein rechteckiges gitter der länge 20 bilden, kann man dass so schreiben?

Code:
quiver(x,Vx,'r',y,Vx,'r',20);


Vielen dank für die bisherige Hilfe =)

 Beschreibung:

Download
 Dateiname:  image.php.png
 Dateigröße:  3 KB
 Heruntergeladen:  486 mal

_________________

Software is like Sex, its best if its for free!
Private Nachricht senden Benutzer-Profile anzeigen

mr_endres
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 78
Anmeldedatum: 11.06.08
Wohnort: Unterfranken
Version: ---
     Beitrag Verfasst am: 09.12.2011, 18:30     Titel:
  Antworten mit Zitat
Hallo,

schau Dir mal folgendes Beispiel an:
Code:

x=linspace(-3,3,20);
y=linspace(-3,3,20);
d=1;
Vx=(x-d)./(((x-d).^2)+(y.^2)+1).^(3/2)-(x+d)./(((x+d).^2)+(y.^2)+1).^(3/2);
Vy= y./((x-d).^2+y.^2+1).^(2/3)-y./(((x+d).^2)+(y.^2)+1).^(3/2);

quiver(x,Vx,y,Vx,'r');
xlabel('x');
ylabel('y');


Eckige Klammern definieren Vektoren bzw. Matrizen (Stichwort "Concatenating"). Für d musst Du natürlich einen Wert angeben. "linspace(-3,3,20)" erzeugt einen Vektor mit 20 äquidistanten Werten im Bereich -3 bis +3.

Keine Garantie, dass in Vx und Vy alle Klammern richtig gesetzt sind Smile

MfG
Johannes
Private Nachricht senden Benutzer-Profile anzeigen
