ich hab ein kleines Problem mit den Befehl plotyy und leider hab ich in diesen Forum noch keine Lösung dafür gefunden, obwohl andere Aspekte durchaus ausführlich diskutiert wurden.
Der Teilcode des entsprechenden Callbacks aus ein GUI das ich für eine Auswertung meiner Diplomarbeit geschrieben habe, lautet:
if vek == [01] [AX,H1,H2]=plotyy(x_Wert,y_Wert,x2_Wert,y2_Wert,'plot');
set(get(AX(1),'XLabel'),'interpreter','none');
set(get(AX(1),'XLabel'),'String',x_string);
set(get(AX(1),'YLabel'),'interpreter','none');
set(get(AX(1),'Ylabel'),'String',y_string);
set(get(AX(2),'YLabel'),'interpreter','none');
set(get(AX(2),'Ylabel'),'String',y2_string);
set(H1,'Linestyle','+');
set(H2,'Linestyle','d');
ifisnan(y2_P(1))==0 hold on
[~,H1,H2]=plotyy(AX,x_Wert,y1_PWert,x2_Wert,y2_PWert,'plot');
set(H1,'Linestyle','--');
set(H2,'Linestyle','-.');
end else plot(x_Wert,y_Wert,'Linestyle','+') xlabel(x_string,'interpreter','none') ylabel(y_string,'interpreter','none') ifisnan(y1_P(1))==0 hold on
plot(x_Wert,y1_PWert,'Linestyle','--') end end
x_string und y_string ... sind einfache Zeichenketten.
x_Wert und y_Wert bzw. x2_Wert und y2_Wert sind einfache Vektoren mit 4 bzw. 5 Zahlen für die jeweilige linke und rechte Achse.
*_PWert ... sind erzeugte Werte mit Hilfe des "polyfit" und "polyval" Befehls aus den jeweiligen x_Wert und y_Wert. Entsprechen also letztendlich auch einfachen Vektoren.
Ich kann leider nicht den kompletten Code posten, da dies zu viel wäre, es gibt eine Menge Unterfunktionen, die ich noch benutze und ein Datensatz bringt euch ohne den kompletten Code nichts. Aber ich denk dies ist auch nicht nötig.

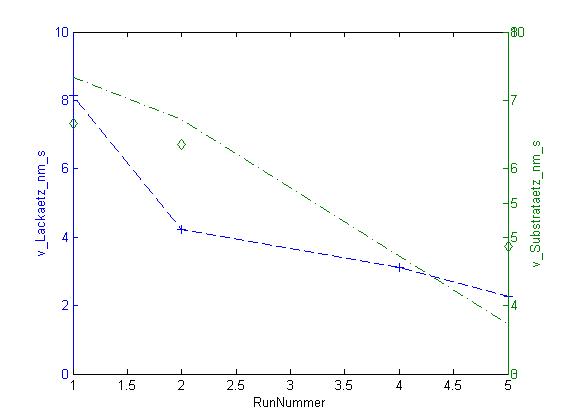

Problem ist folgendes: wenn man den Code, so wie er jetzt ist anwendet, kommt ein Plot wie dieser, den ich hochgeladen habe. Auf der rechten y-Achse sieht man das die Skalierungen nicht passen bzw. zwei verschiedene Skalierungen übereinander gelegt werden. Ich hab schon einiges ausprobiert um diesen Fehler zu beheben und zu vereinheitlichen, aber ich finde keine Lösung. Hat irgendwer eine Idee ?
Eine generelle Methode um solche Probleme zu lösen ist der Debugger: Setze einen Breakpoint in den Code und lasse Matlab dann Zeile für Zeile bearbeiten, bis Du heraus findest, welche Zeile das Problem verursacht.
Es sieht so aus, als würdest Du 2 Diagramme übereinander zeichnen und es finden sich auch 2 PLOTYY Befehle im Code. Dann wäre es nicht verwunderlich, wenn die Ticks durcheinander kommen.
Weitere Bemerkungen:
"if vek == [0 1]" ist valide Syntax, aber trotzdem eine Fehlerquelle. Ein Vergleich zwischen Vektopren gibt einen Vektor zurück, woraufhin IF implizit ein ALL() einfügt. Klarer wäre also: "if isequal(vek, [0,1])" oder "if all(vek == [0, 1])".
Übersichtlicher und effizienter:
[cope]set(get(AX(1),'XLabel'),'interpreter','none', 'String',x_string);
set(get(AX(1),'YLabel'),'interpreter','none','String',y_string);
set(get(AX(2),'YLabel'),'interpreter','none','String',y2_string);
[/code]
Gruß, Jan
