plotyy mit jeweils 2 Achsen.



ChristopherME
Forum-Anfänger

Forum-Anfänger


Beiträge: 14
Anmeldedatum: 06.08.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.04.2018, 13:36     Titel: plotyy mit jeweils 2 Achsen.
  Antworten mit Zitat

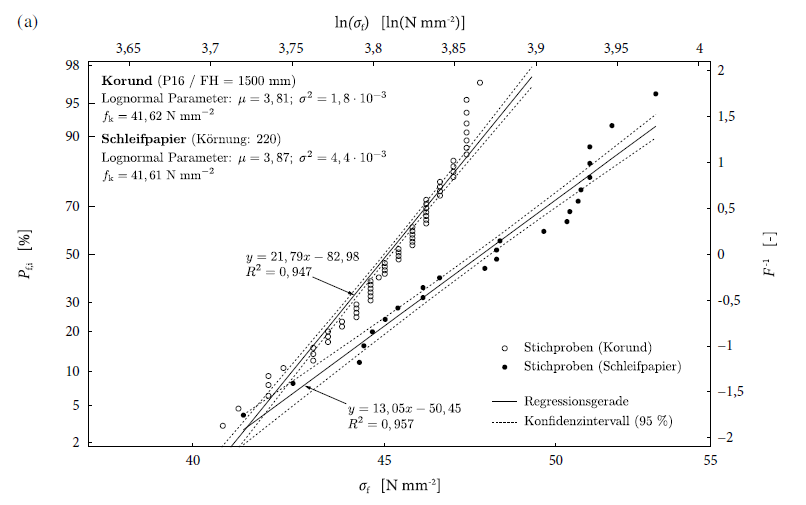

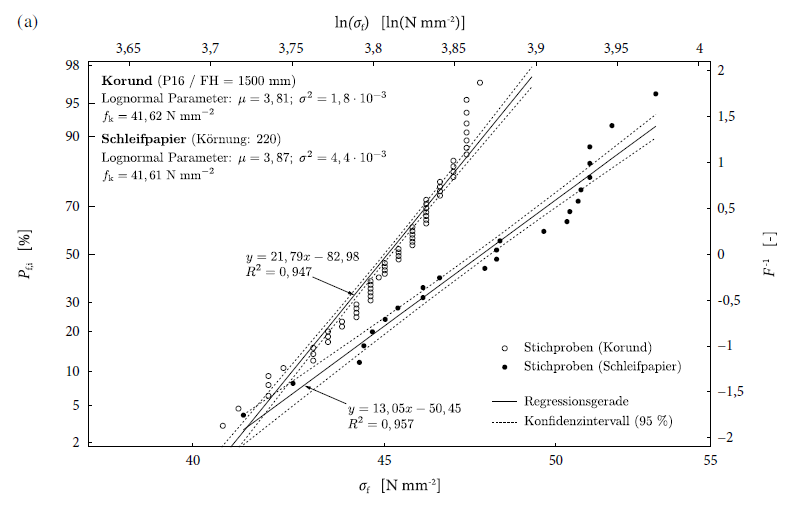

Hallo, ich hatte mir mal ein Skript geschrieben um Weibull Verteilungen in ein 4-Achsen Diagramm zu plotten. Zur besseren Vorstellung ist ein Beispielbild angehängt.

Seit ich Matlab R2018a habe, funktioniert bei meinem Code jedoch die Skalierung und Beschriftung der oberen Abzisse nicht mehr... Vorherige Version war R2013a

Minimales Beispiel:
Code:

eta = 92;
beta = 7;

x = wblrnd(eta,beta,20,1);
x = sort(x);

% Propability Estimator
n = length(x);
M = [1:1:n]';
P = (2*M-1)./(2*n);
P_save = P;
clear M

P_cdf = 1-exp(-(x./eta).^beta);

% Plot erstellen
figure(1)
axes('outerposition',[-0.03 0.02 0.96 0.94])
[Ax,F1,F2] = plotyy(x,P,x,P_cdf);
hold on

hx = xticks;
hx = exp(hx);

set(Ax(2),'xticklabel',[hx(1), hx(2), hx(3), hx(4), hx(5), hx(6)])


Folgende Fragen stellen sich mir:
1) Wie kann ich die obere Achse wieder beschriften? Gibt es eine bessere Lösung anstatt plotyy?

2) Kann ich xticklabel auch eleganter lösen? (letzte Zeile Beispiel) Mit hx(1) hx(2) ... ist doch recht unschön.


Vielen Dank im Voraus.

 Beschreibung:

Download
 Dateiname:  2PWDia.PNG
 Dateigröße:  48.46 KB
 Heruntergeladen:  320 mal
Private Nachricht senden Benutzer-Profile anzeigen


T16
Forum-Century

Forum-Century


Beiträge: 145
Anmeldedatum: 31.01.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.04.2018, 07:21     Titel:
  Antworten mit Zitat
Seit 2016a gibt es in Matlab yyaxis:
https://www.mathworks.com/help/matlab/ref/yyaxis.html

Mathworks empfiehlt yyaxis anstelle von plotyy zu verwenden. Ich nutz noch 2014a und kann dir nicht genau sagen wo der Vorteil von yyaxis liegt, aber ich kann aus Erfahrung sagen dass es kaum schlimmer sein kann als plotyy.

Die Sache mit xticklabel machen ich in meinen Plots genauso, würde ich also so lassen.
