Verfasst am: 11.10.2012, 14:19 Titel: Plotyy mit Legende und mehreren Kurven

Hallo,

ich muss einen Plot erstellen in dem mehrere Kurven sind, (jweils 2 zu y und x Achse), die Achsen beschriftet sind und rechts neben dem Plot eine Legende erscheint.
Die Legende soll außerhalb des Plots liegen. Wenn ich nun aber die Legende wie in folgendem Beispiel nach rechts setzte, passt sich zum einen nur einer meiner plotyy Befehle an und zum anderen sitzt die Legende immer über meiner rechten y-Achsenbeschriftung. Ich komm grade leider nicht weiter. Hab auch schon versucht die Kurven mit einem Befehl zu ploten, allerdings brachte das auch nichts.

Danke für die Hilfe

Code:

%Messstelle 1 und 4
scrsz = get(0,'ScreenSize');
figure('Name','Mestellen 1 und 4 Langsame TW SG1','NumberTitle','off','OuterPosition',[200 200 scrsz(3)/1.6 scrsz(3)/1.8]);

[AX1,H11,H12] = plotyy(Time_SG1,x1_SG1,Time_SG1,T1_SG1,'plot');
set(H11,'Color',[1 0 0]);
set(H12,'Color',[0 0 0.6]);
set(get(AX1(1),'Ylabel'),'String','Mechanical Strain / µm/m','FontSize',20,'FontWeight','bold');
set(get(AX1(2),'Ylabel'),'String','Temperature / °C','FontSize',20,'FontWeight','bold');
xlabel('Time [min]','FontSize',20,'FontWeight','bold');
title('TC (-10°C/90°C) with SG1 with LP1','FontSize',26,'FontWeight','bold');
set(AX1(1),'FontSize',18,'YColor','k');
set(AX1(2),'FontSize',18,'YColor','k');
axis(AX1(1),[0 Timemax_SG1 -300 500]);
axis(AX1(2),[0 Timemax_SG1 -60 120]);
set(AX1(1),'ytick',[-300 -200 -100 0 100 200 300 400 500]);
set(AX1(2),'ytick',[-60 -40 -20 0 20 40 60 80 100 120]);
hold on;

[AX,H1,H2] = plotyy(Time_SG1,x4_SG1,Time_SG1,T4_SG1,'plot');
set(H1,'Color',[1 0.6 0]);
set(H2,'Color',[0 0.6 1]);
set(get(AX(1),'Ylabel'),'String','Mechanical Strain / µm/m','FontSize',20,'FontWeight','bold');
set(get(AX(2),'Ylabel'),'String','Temperature / °C','FontSize',20,'FontWeight','bold');
title('TC (-10°C/90°C) with SG1 with LP1','FontSize',26,'FontWeight','bold');
set(AX(1),'FontSize',18,'YColor','k');
set(AX(2),'FontSize',18,'YColor','k');
axis(AX(1),[0 Timemax_SG1 -300 500]);
axis(AX(2),[0 Timemax_SG1 -60 120]);
set(AX(1),'ytick',[-300 -200 -100 0 100 200 300 400 500]);
set(AX(2),'ytick',[-60 -40 -20 0 20 40 60 80 100 120]);
hold on;

LegendH =legend([H11;H1;H12;H2],'Mst 1 x','Mst 4 x','T 1','T 4');
set(LegendH, 'Location', 'EastOutside');
grid;

Funktion ohne Link?

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 11.10.2012, 16:56 Titel: Re: Plotyy mit Legende und mehreren Kurven

Hallo Felix_17,

Da die Definitionen der Variablen fehlen, können wir Deinen Code nicht ausprobieren. Deshalb wird mir das Problem nicht ganz klar.
Du kannst die Position und Ausdehnung der beiden AXES-Objekte, die PLOTYY erzeugt, manuell anpassen, indem Du die Eigenschaft "Position" entsprechend setzt. Das könnte das Problem schon lösen.

Gruß, Jan

Felix_17

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 12.10.2012, 08:11 Titel:

Hi,

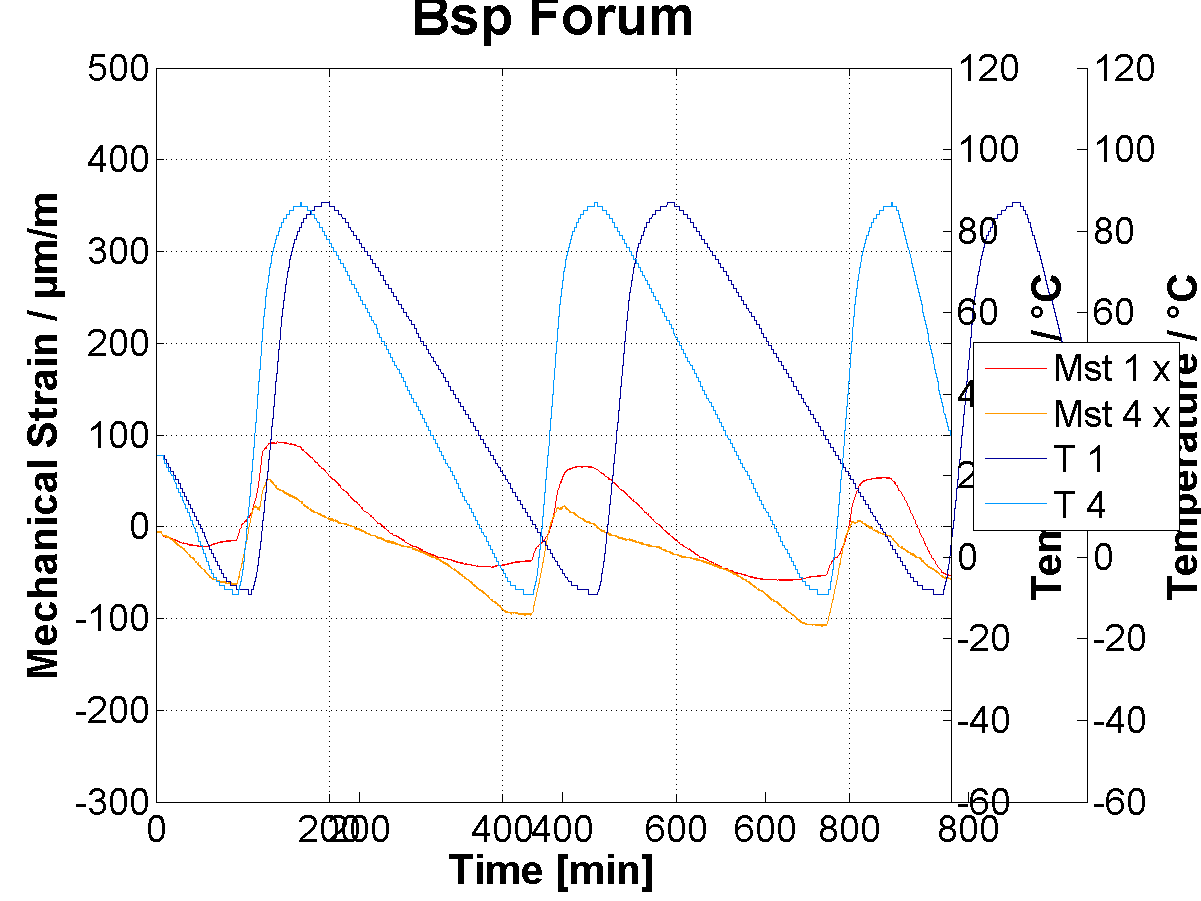

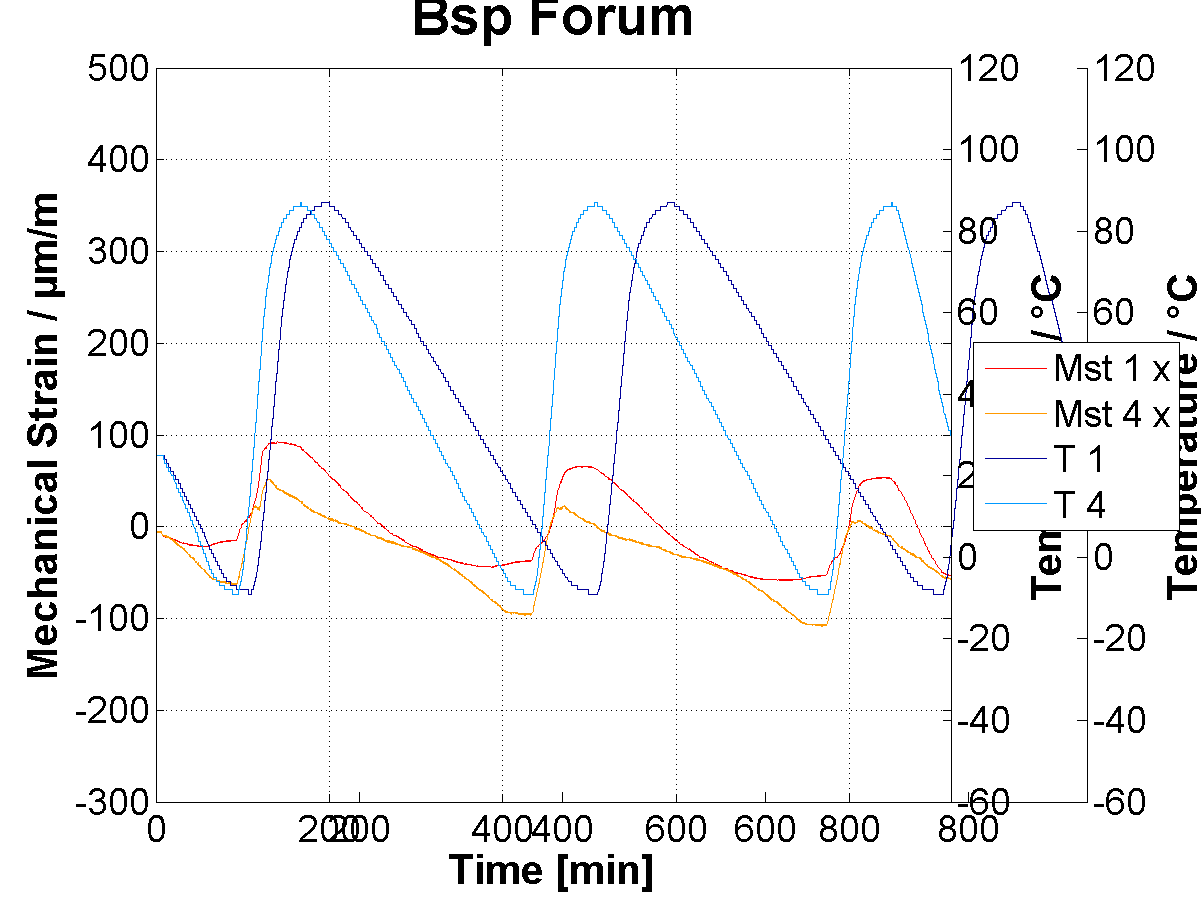

die Daten werden aus einer Excel-Datei ausgelesen und beschreiben jeweils Zeilenvektoren mit 11000 Werten. Vielleicht wird mein Problem klarer wenn ich mal ein Bild hochlade wie mein Plot mit oben genanntem Code aussieht.

Also eigentlich sollten beide Plots gleich groß sein, und die Legende zum einen rechts neben beiden Plots stehen und nicht über der Achsenbeschriftung.

Wenn ich den Befehl :

Code:

set(LegendH, 'Location', 'EastOutside');

Funktion ohne Link?

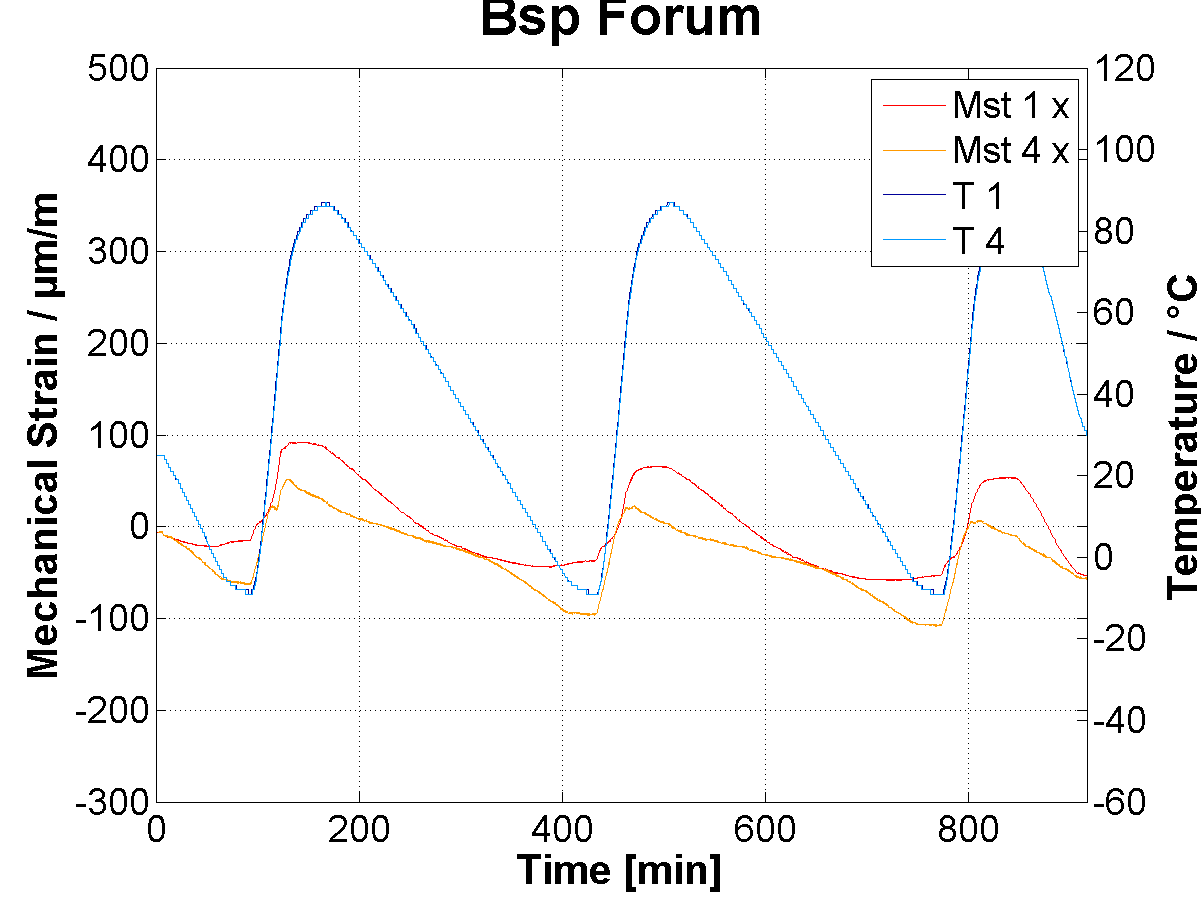

auskommentiere, sieht mein Plot wie im 2. Beispiel aus, also meine Plots liegen übereineinander, aber die Legende liegt dann auch innerhalb des Plots.

Gruß Felix


Beschreibung:

Download

Dateiname:


Dateigröße:

26.48 KB

Heruntergeladen:

735 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

29.08 KB

Heruntergeladen:

759 mal
