Polarplot Design verändern



sawyer_ma
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 75
Anmeldedatum: 13.03.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.10.2016, 10:59     Titel: Polarplot Design verändern
  Antworten mit Zitat
Hallo alle zusammen,

ich habe einen Antennenvermessung gemacht. Nun wollte ich das ganze in einem schönen Polardiagramm plotten lassen. Funktioniert auch alles. Nur gefällt mir dir Plot nicht so recht. Im Anhnag ist der gewünschte Plot und der bis jetzige. Kann mir jemand sagen wie ich den Code abändern muss damit ich auch gestrichelte Linien bekomme?

Der Code Funktioniert wie folgt:

Messergebnisse:

Code:

figure;
theta =[-180 -85 -80 -75 -70 -60 -50 -40 -30 -20 -10 0 10 20 30 40 50 60 70 75 80 85 180];
rho=[8.876 9.4 9.29 9.4 9.51 10.19 10.55 11.84 14.23 15.34 18.76 16.25 14.9 15.78 17.2 17.2 15.3 13.12 11.17 8.72 8.38 7.82 7.69 ];
dirplot(theta,rho,'--o');
title('Antenna Gain in dB');




Funktion die den Plot ausführt:

Code:

function hpol = dirplot(theta,rho,line_style,params)
% DIRPLOT  Polar directivity plot.
%   A modification of The Mathworks POLAR function, DIRPLOT generates
%   directivity plots in the style commonly used in acoustic and RF work.
%   Features include:
%     1. Plots -90 to +90 or -180 to +180 degrees based on range of input
%        THETA, with 0 degrees at top center.
%     2. Produces semicircular plots when plot range is -90 to +90 degrees.
%     3. RHO is assumed to be in decibels and may include negative
%        values.
%     4. Default automatic rho-axis scaling in "scope knob" factors.
%     5. Optional PARAMS argument allows manual setting of rho-axis
%        scaling.
%
%   DIRPLOT(THETA, RHO) makes a plot using polar coordinates of the
%   angle THETA versus the radius RHO. THETA must be in degrees, and
%   must be within the range -180 to +180 degrees. If THETA is within
%   the range -90 to +90 degrees, the plot will be semicircular. RHO is
%   assumed to be in decibels and the values may be positive or negative or
%   both. By default, with no PARAMS argument, rho-axis scaling will be determined
%   automatically using scope knob factors of 1-2-5. By default, 10
%   ticks will be plotted. Note: Like POLAR, DIRPLOT does not rescale the
%   axes when a new plot is added to a held graph.
%
%   DIRPLOT(THETA, RHO, LINE_STYLE, PARAMS) makes a plot as described above
%   using the linestyle specified in string LINE_STYLE, and using the rho-axis
%   scaling specified in vector PARAMS. Either of these optional arguments may be
%   used alone. Vector PARAMS is a 3-element row vector defined as
%   [RHOMAX RHOMIN RHOTICKS]. String LINE_STYLE is the standard MATLAB linestyle
%   string. See PLOT for a description.
%
%   HPOL = DIRPLOT(...) returns a handle to the LINE object generated by the PLOT
%   function that actually generates the plot in DIRPLOT.
%
%   See also POLAR, PLOT, LOGLOG, SEMILOGX, SEMILOGY.
%
%   Tested in MATLAB v. 6.0 (R12)
%
%   Revision History
%       18 January 2014: Fixed a bug that caused RHO to be plotted incorrectly if
%           RHOMIN was specified, and RHO was less than RHOMIN. Thanks to Wajih Elsallal.
%       11 June 2012: Changed contact email address only
%       18 January 2002: Original posting
%
%   Adapted from The MathWorks POLAR function by
%   Steve Rickman
%   sxrickman@gmail.com

if nargin <= 1
    error('Requires 2, 3, or 4 input arguments.')
elseif nargin == 2
    line_style = 'auto';
elseif nargin == 3
    if isnumeric(line_style)
        params = line_style;
        line_style = 'auto';
    end
end
if exist('params')
    if length(params) ~= 3
        error('Argument PARAMS must be a 3-element vector: [RHOMAX RHOMIN RHOTICKS].')
    end
    if params(1) <= params(2)
        error('Error in PARAMS argument. RHOMAX must be greater than RHOMIN.')
    end
    if params(3) <= 0
        params(3) = 1;
        warning('Error in PARAMS argument. RTICKS set to 1.')
    end
end
if isstr(theta) | isstr(rho)
    error('THETA and RHO must be numeric.');
end
if ~isequal(size(theta),size(rho))
    error('THETA and RHO must be the same size.');
end
if (max(theta) - min(theta)) < 6.3
    warning('THETA must be in degrees');
end
if min(theta) >= 0
    warning('Plot is -90 to +90 or -180 to +180 degrees');
end
if max(abs(theta)) > 180
    error('Plot is -90 to +90 or -180 to +180 degrees');
end

% Get range of theta and set flag for full or half plot.
if (max(theta)-min(theta)) > 180 | max(theta) > 90
    fullplot = 1;
else
    fullplot = 0;
end

% Translate theta degrees to radians
theta = theta*pi/180;

cax = newplot;
next = lower(get(cax,'NextPlot'));
hold_state = ishold;

if hold_state & exist('params')
    warning('Plot is held. New plot parameters ignored')
end

% get x-axis text color so grid is in same color
tc = get(cax,'xcolor');
ls = get(cax,'gridlinestyle');

% Hold on to current Text defaults, reset them to the
% Axes' font attributes so tick marks use them.
fAngle  = get(cax, 'DefaultTextFontAngle');
fName   = get(cax, 'DefaultTextFontName');
fSize   = get(cax, 'DefaultTextFontSize');
fWeight = get(cax, 'DefaultTextFontWeight');
fUnits  = get(cax, 'DefaultTextUnits');
set(cax, 'DefaultTextFontAngle',  get(cax, 'FontAngle'), ...
    'DefaultTextFontName',   get(cax, 'FontName'), ...
    'DefaultTextFontSize',   get(cax, 'FontSize'), ...
    'DefaultTextFontWeight', get(cax, 'FontWeight'), ...
    'DefaultTextUnits','data')

% only do grids if hold is off
if ~hold_state
    % make a radial grid
    hold on;
    if ~exist('params')
        rticks = 10; % default ticks
        lims = findscale(rho,rticks); % get click, rmax, rmin
        click = lims(1); rmax = lims(2); rmin = lims(3);
        rngdisp = rmax - rmin;
    else
        rmax = params(1); rmin = params(2); rticks = params(3);
        rngdisp = rmax - rmin;
        click = rngdisp/rticks;
        % clip the data where RHO<rmin (bug fix Jan 2014)
        [m,n] = find(rho<rmin);
        rho(m,n) = rmin;
    end

    set(cax,'userdata',[rngdisp rmax rmin]); % save variables for added plots

    % define a circle
    th = 0:pi/50:2*pi;
    xunit = cos(th);
    yunit = sin(th);
    % now really force points on x/y axes to lie on them exactly
    inds = 1:(length(th)-1)/4:length(th);
    xunit(inds(2:2:4)) = zeros(2,1);
    yunit(inds(1:2:5)) = zeros(3,1);
    % plot background if necessary
    if ~isstr(get(cax,'color')),
        patch('xdata',xunit*rngdisp,'ydata',yunit*rngdisp, ...
            'edgecolor',tc,'facecolor',get(gca,'color'),...
            'handlevisibility','off');
    end

    % draw radial circles
    % angles for text labels
    c88 = cos(88*pi/180);
    s88 = sin(88*pi/180);
    c92 = -cos(92*pi/180);
    s92 = -sin(92*pi/180);

    for i=click:click:rngdisp
        tickt = i+rmin;
        if abs(tickt) < .001
            tickt = 0;
        end
        ticktext = ['' num2str(tickt)];
        hhh = plot(xunit*i,yunit*i,ls,'color',tc,'linewidth',1,...
            'handlevisibility','off');
        if i < rngdisp
            text(i*c88,i*s88, ...
                ticktext,'verticalalignment','bottom',...
                'handlevisibility','off','fontsize',8)
        else
            text(i*c88,i*s88, ...
                [ticktext,' dB'],'verticalalignment','bottom',...
                'handlevisibility','off','fontsize',8)
        end
        if fullplot
            if i < rngdisp
                text(i*c92,i*s92, ...
                    ticktext,'verticalalignment','bottom',...
                    'handlevisibility','off','fontsize',8)
            else
                text(i*c92,i*s92, ...
                    [ticktext,' dB'],'verticalalignment','bottom',...
                    'handlevisibility','off','fontsize',8)
            end
        end
    end
    set(hhh,'linestyle','-') % Make outer circle solid

    % plot spokes at 10 degree intervals
    th = (0:18)*2*pi/36;

    cst = cos(th); snt = sin(th);
    cs = [-cst; cst];
    sn = [-snt; snt];
    plot(rngdisp*cs,rngdisp*sn,ls,'color',tc,'linewidth',1,...
        'handlevisibility','off')

    % label spokes in 30 degree intervals
    rt = 1.1*rngdisp;
    for i = 1:3:19
        text(rt*cst(i),rt*snt(i),[int2str(90-(i-1)*10),'^o'],...
            'horizontalalignment','center',...
            'handlevisibility','off');
    end
    if fullplot
        for i = 3:3:6
            text(-rt*cst(i+1),-rt*snt(i+1),[int2str(-90-i*10),'^o'],...
                'horizontalalignment','center',...
                'handlevisibility','off');
        end
        for i = 9:3:15
            text(-rt*cst(i+1),-rt*snt(i+1),[int2str(270-i*10),'^o'],...
                'horizontalalignment','center',...
                'handlevisibility','off');
        end
    end

    % set view to 2-D
    view(2);
    % set axis limits
    if fullplot
        axis(rngdisp*[-1 1 -1.15 1.15]);
    else
        axis(rngdisp*[-1 1 0 1.15]);
    end
end

if hold_state
    v = get(cax,'userdata');
    rngdisp = v(1);
    rmax = v(2);
    rmin = v(3);
end

% Reset defaults.
set(cax, 'DefaultTextFontAngle', fAngle , ...
    'DefaultTextFontName',   fName , ...
    'DefaultTextFontSize',   fSize, ...
    'DefaultTextFontWeight', fWeight, ...
    'DefaultTextUnits',fUnits );

% transform data to Cartesian coordinates.
% Rotate by pi/2 to get 0 degrees at top. Use negative
% theta to have negative degrees on left.
xx = (rho+rngdisp-rmax).*cos(-theta+pi/2);
yy = (rho+rngdisp-rmax).*sin(-theta+pi/2);

% plot data on top of grid
if strcmp(line_style,'auto')
    q = plot(xx,yy);
else
    q = plot(xx,yy,line_style);
end
if nargout > 0
    hpol = q;
end
set(gca,'dataaspectratio',[1 1 1]), axis off; set(cax,'NextPlot',next);
set(get(gca,'xlabel'),'visible','on')
set(get(gca,'ylabel'),'visible','on')

% Subfunction finds optimal scaling using "scope knob"
% factors of 1, 2, 5. Range is limited to practical
% decibel values.
function lims = findscale(rho, rticks)
   clicks = [.001 .002 .005 .01 .02 .05 .1 ...
              .2 .5 1 2 5 10 20 50 100 200 500 1000];
   lenclicks = length(clicks);
   rhi = max(rho);
   rlo = min(rho);
   rrng = rhi - rlo;
   rawclick = rrng/rticks;
   n = 1;
   while clicks(n) < rawclick
        n = n + 1;
        if n > lenclicks
            close;
            error('Cannot autoscale; unrealistic decibel range.');
        end
   end
   click = clicks(n);

   m = floor(rhi/click);
   rmax = click * m;
   if rhi - rmax ~= 0
        rmax = rmax + click;
   end
   rmin = rmax - click * rticks;

   % Check that minimum rho value is at least one tick
   % above rmin. If not, increase click value and
   % rescale.
    if rlo < rmin + click
        if n < lenclicks
            click = clicks(n+1);
        else
            error('Cannot autoscale; unrealistic decibel range.');
        end

        m = floor(rhi/click);
        rmax = click * m;
        if rhi - rmax ~= 0
            rmax = rmax + click;
        end
        rmin = rmax - click * rticks;
    end
    lims = [click rmax rmin];



Vielen Dank für eure Hilfe

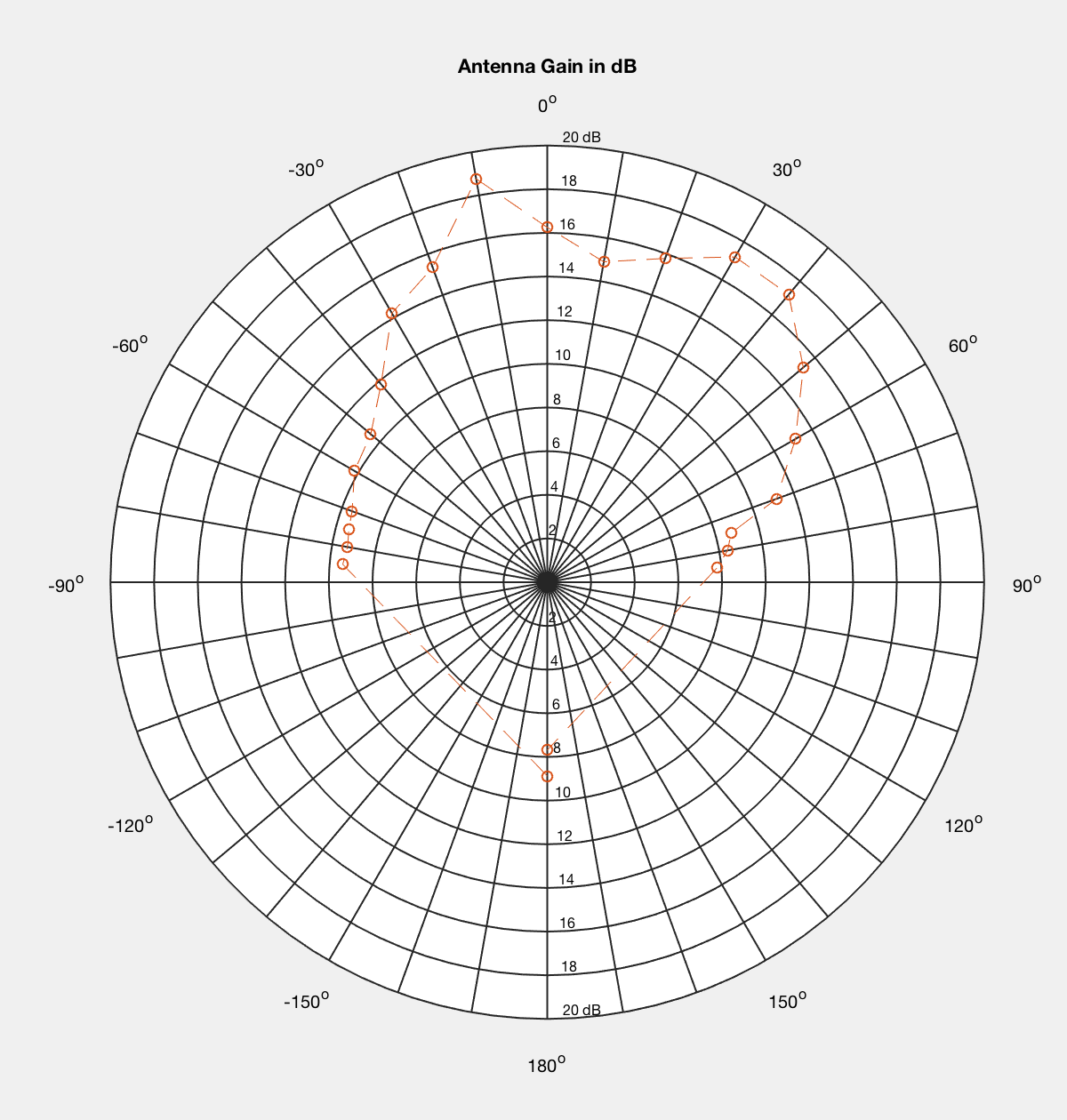

Jetziger Plot.png
 Beschreibung:

Download
 Dateiname:  Jetziger Plot.png
 Dateigröße:  219 KB
 Heruntergeladen:  451 mal

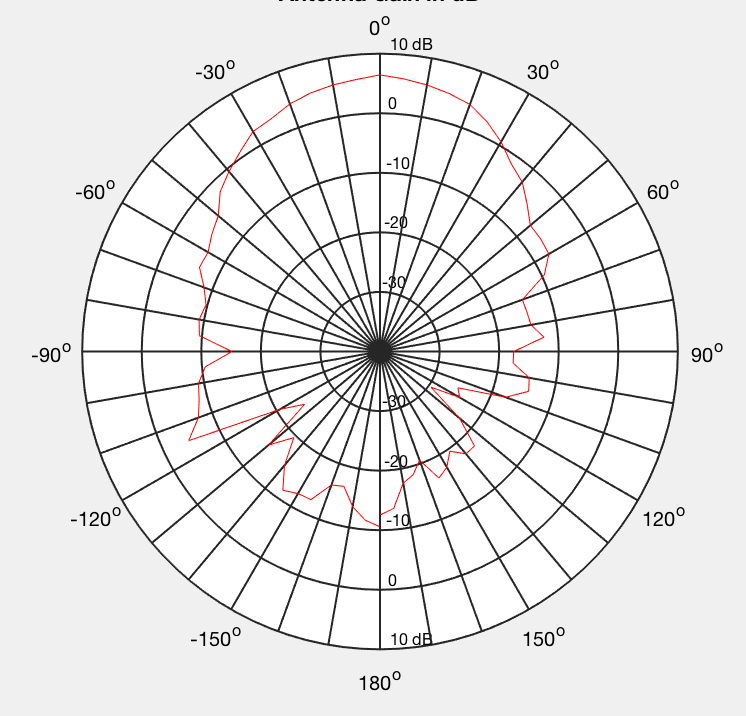

Gewünschter Plot.png
 Beschreibung:

Download
 Dateiname:  Gewünschter Plot.png
 Dateigröße:  250.98 KB
 Heruntergeladen:  482 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator


Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 25.10.2016, 18:36     Titel: Re: Polarplot Design verändern
  Antworten mit Zitat
Hallo sawyer_ma,

Zitat:
Kann mir jemand sagen wie ich den Code abändern muss damit ich auch gestrichelte Linien bekomme?

Aber Du bekommst Doch bereits eine gestrichelte Linie. Auf welche Unterschiede komme es genau an?

Gruß, Jan

Zuletzt bearbeitet von Jan S am 27.10.2016, 11:42, insgesamt einmal bearbeitet
Private Nachricht senden Benutzer-Profile anzeigen

sawyer_ma
Themenstarter

Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 75
Anmeldedatum: 13.03.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.10.2016, 22:47     Titel:
  Antworten mit Zitat
Ich hätte gerne das dass Polardiagramm aus gestrichelten Linien aufgebaut ist. Ich finde das dann die eingetragen Kurve (wenn diese nicht gestrichelt ist) besser zu erkennen ist. Desweiteren hat man dann in der Mitte nicht so einen dominanten schwarzen Sternpunkt wo alle Koordinaten Linien zusammenkommen.
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 27.10.2016, 12:00     Titel:
  Antworten mit Zitat
Hallo sawyer_ma,

In dem geposteten Code von dirplot findest Du einen patch und einen plot Befehl um die Gitter-Linien zu zeichnen. Dort kannst Du auch den LineStyle festelegen, um so ein gestricheltes Gitter zu bekommen.

Der Stern in der Mitte wird weniger prägnant, wenn Du weniger Linien verwendest und die Farbe auf grau stellst. Dazu musst Du dies im PATCH Befehl ändern:
Code:
'edgecolor',tc


DIRPLOT enthält diese Zeile:
Code:

Das ist sehr tückisch und zeitraubend, denn es sucht auch nach dem File "param.m" im Matlab-Pfad, nach Java-Klassen usw. EXIST() ohne Spezifikation wonach man sucht, sollte man unbedingt vermeiden.

Hast Du es mal mit polarplot versucht?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

sawyer_ma
Themenstarter

Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 75
Anmeldedatum: 13.03.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.10.2016, 13:11     Titel:
  Antworten mit Zitat
Meinst du das hier

Code:

if ~isstr(get(cax,'color')),
        patch('xdata',xunit*rngdisp,'ydata',yunit*rngdisp, ...
            'edgecolor',tc,'facecolor',get(gca,'color'),...
            'handlevisibility','off');
end



Doch wie ändere ich da de Farbe?

Zu deiner Frage ob ich es mal mit polarplot versucht habe, lautet die Antwort nein. Aufgrund das ich ja viele Werte einlese und dies dann verbunden sein sollten dachte ich das es so am einfachsten geht.
Private Nachricht senden Benutzer-Profile anzeigen

sawyer_ma
Themenstarter

Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 75
Anmeldedatum: 13.03.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.10.2016, 22:46     Titel:
  Antworten mit Zitat
Also ich kann keine Zeile finden in der ich den Plot oder besser gesagt die Achsen auf Grau stellen kann sowie die Anzahl der Achsen verringern kann.
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 30.10.2016, 12:16     Titel:
  Antworten mit Zitat
Hallo sawyer_ma,

Verwende den Debugger: Setze einen Breakpoint in die erste Zeiele und gehe Zeile für Zeile durch den Code. So findest Du den Befehl, der die Koordinaten zeichnet. In diesem Befehl kannst Du dann auch die Farben ändern.

In der Zeile "th = 0:pi/50:2*pi;" wird die Anzahl der Speichen festgelegt, nehme ich an.
Versuche doch mal:
Code:

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

sawyer_ma
Themenstarter

Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 75
Anmeldedatum: 13.03.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.11.2016, 13:58     Titel:
  Antworten mit Zitat
Hm, ich habe es so wie du gesagt hast Schritt für Schritt den Cide durchlaufen. Dabei bin ich irgendwann auf diese Zeile gestoßen.

Code:
[EDITED, Jan, fremder Code entfernt wegen Copyright]



Jedoch wenn ich die Zeile ändere
Code:
 newcolor = [0 0 0];    %Farbe?


so wie hier beschrieben:

https://de.mathworks.com/help/matlab/ref/colorspec.html

ändert sich garnichts?!?!

Die Anzahl der Achsen habe ich auch nicht ändern können. Dieser Code ist echt kompliziert.
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 02.11.2016, 21:58     Titel:
  Antworten mit Zitat
Hallo sawyer_ma,

Diese Funktion hat gar nichts mit dem DIRPLOT-Code zu tun. Es ist eine Unterfunktion von Matlab, die eine Figure kurz aufblinken lässt.
Wie Du an dem Copyright-Vermerk siehst, besitzt MathWorks an diesem Code das CopyRight. Deshalb habe ich ihn aus dem Forum entfernt.

Code:
% Ersetze:
tc = get(cax,'xcolor');
% Durch Deine Wunsch-Farbe:
tc = [0.6, 0.6, 0.6];


Zitat:
Die Anzahl der Achsen habe ich auch nicht ändern können. Dieser Code ist echt kompliziert.

Welche Achsen meinst Du genau und warum hat welcher Versuch nicht funktioniert?

Hast Du den Code-Abschnitt gefunden mit dem Kommentar: "plot spokes at 10 degree intervals"? Bedauerlicherweise sind die Beschriftungen hard-codiert, so dass hier eine Änderung mühselig ist.
Wieso möchtest Du nicht mit Matlab's polarplot arbeiten?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

sawyer_ma
Themenstarter

Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 75
Anmeldedatum: 13.03.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.11.2016, 22:13     Titel:
  Antworten mit Zitat
Oh ok, Entschuldigung das wusste ich nicht. Ich würde schon mit dem polarrplot von Matlab arbeiten. Ich bin durch Zufall über diesen anderen Code gestolpert. Dieser bietet mir den Vorteil das ich meine Messergebnisse einfach einlese und das Schriftsteller dieses Codes schon die Achsen mit dbi angepasst hat. Sonst würde nicht gegen polarplot sprechen.

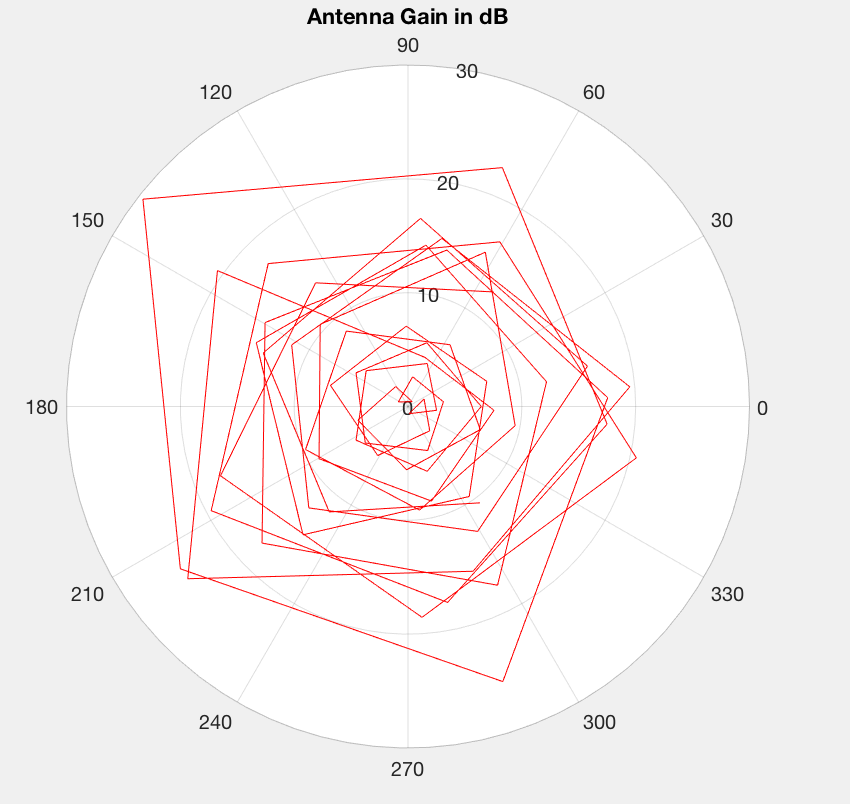

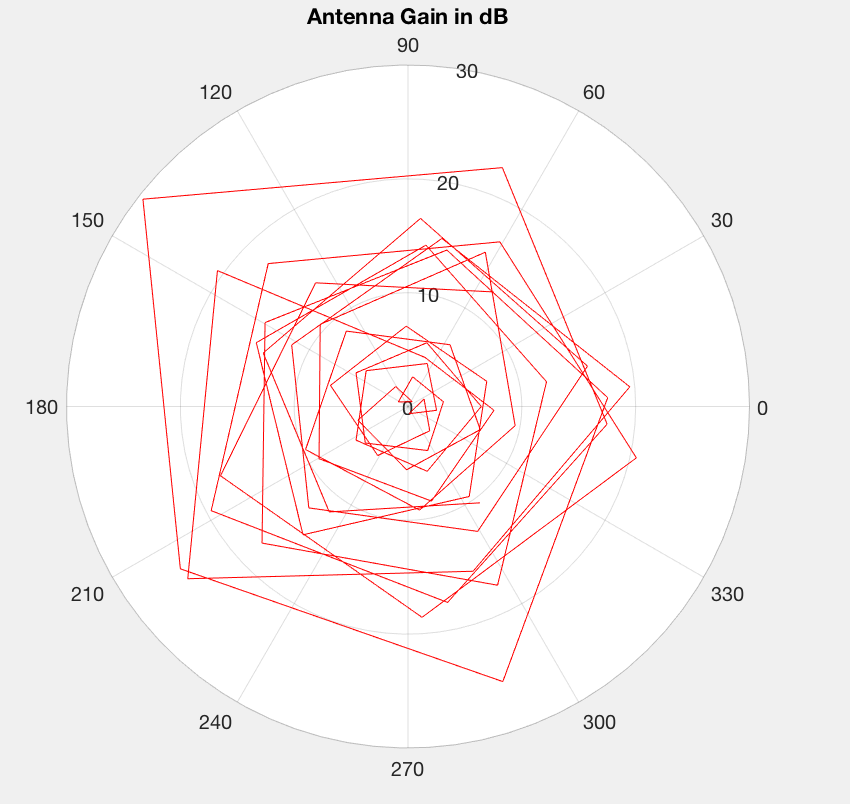

Das Problem ist das beim Polarplot mir die Linien Kreuz und Quer liegen siehe Bild. Und ich keine Achsenskalierung habe.

Mein Code sieht folgendermaßen für den Polarplot aus für den Polarplot welcher noch nicht optimal läuft.

Code:

fid = fopen('Gruppen_0degree_Empfaenger.txt‘);

matrix2 = fscanf(fid,'%e %e',[73 73]);
matrix2 = matrix2';

    Prdb1 =   -(matrix2(2,:));

    Theta1 =  (matrix2(1,:));
    close

P1   = Prdb1 - Ptdbm;
Pl1  = 10.^(P1./10);
G   = (1./Gt).*Pl1.*((4.*pi.*Rgruppe).^2./(lambda.^2));
norm = max(G);

Gr1  = 10.*log10(G);

figure(1);
polarplot(Theta1,Gr1,'r-');
title('Antenna Gain in dB');



Wegen deiner Frage was ich am Dir Plot anders wollte. Ich wollte nur die Inneren Linien der Achsen in Grau, so das der Plot ein wenig deutlicher herauskommt und die Mitte nicht mehr so dominant schwarz wirkt.

 Beschreibung:

Download
 Dateiname:  Polarplot.png
 Dateigröße:  115.13 KB
 Heruntergeladen:  419 mal
Mit Dir geplottet.png
 Beschreibung:

Download
 Dateiname:  Mit Dir geplottet.png
 Dateigröße:  107.12 KB
 Heruntergeladen:  388 mal
Private Nachricht senden Benutzer-Profile anzeigen

Brettlknaxer
Forum-Anfänger

Forum-Anfänger


Beiträge: 18
Anmeldedatum: 30.04.13
Wohnort: Dresden
Version: 2021b
     Beitrag Verfasst am: 23.12.2021, 10:38     Titel: Schriftart ändern - polarplot
  Antworten mit Zitat
Hallo zusammen,

ich möchte in meinem polarplot gern die Schriftart der Achsen ändern.

Wenn ich es wie im plot mache, ändert sich leider nichts.

Code:
set(0,'DefaultAxesFontName','Times New Roman');


Kann mir jemand weiterhlefen?


Danke vorab und viele Grüße
Brettlknaxer
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.425
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 23.12.2021, 11:08     Titel:
  Antworten mit Zitat
Hallo,

polarplot nutzt polarAxes statt eines normalen Koordinatensystems, also
Code:
set(0, 'DefaultPolarAxesFontName', 'Times New Roman')


Wenn kein direkter Bezug zum vorherigen Thema besteht, bitte in Zukunft ein neues aufmachen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Neues Thema eröffnen Neue Antwort erstellen



Einstellungen und Berechtigungen
Beiträge der letzten Zeit anzeigen:

Du kannst Beiträge in dieses Forum schreiben.
Du kannst auf Beiträge in diesem Forum antworten.
Du kannst deine Beiträge in diesem Forum nicht bearbeiten.
Du kannst deine Beiträge in diesem Forum nicht löschen.
Du kannst an Umfragen in diesem Forum nicht mitmachen.
Du kannst Dateien in diesem Forum posten
Du kannst Dateien in diesem Forum herunterladen
.





 Impressum  | Nutzungsbedingungen  | Datenschutz | FAQ | goMatlab RSS Button RSS

Hosted by:


Copyright © 2007 - 2024 goMatlab.de | Dies ist keine offizielle Website der Firma The Mathworks

MATLAB, Simulink, Stateflow, Handle Graphics, Real-Time Workshop, SimBiology, SimHydraulics, SimEvents, and xPC TargetBox are registered trademarks and The MathWorks, the L-shaped membrane logo, and Embedded MATLAB are trademarks of The MathWorks, Inc.
