Problem bei PDF-Export mit Transparenz-Elementen |
|
| matrixlab |
Forum-Newbie
|
 |
Beiträge: 3
|
|
|
|
Anmeldedatum: 18.10.18
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 18.10.2018, 04:58
Titel: Problem bei PDF-Export mit Transparenz-Elementen
|
 |
| |
 |
 |
Hallo!
Bei dem Versuch, eine erstellte Graphik, die sich aus vielen Objekten zusammensetzt, mit den Befehlen
saveas
und
print
als PDF abzuspeichern, kommt es zu dem Problem, dass bei vorhandener Transparenz eines Objekts scheinbar auch alle anderen Objekte mit dieser Transparenz exportiert werden.
Konkret besteht die Graphik aus einem
surf
und einem
waterfall
.
Über einen handle wurde die Eigenschaft
Alpha
des
waterfall
auf 0.5 gesetzt. Das ist in diesem Fall auch notwendig. Leider wird auch das
surf
, das undurchsichtig sein soll und das auch im Matlab-Fenster korrekt dargestellt wird, transparent abgebildet. Die Transparenz des surfs ist (lediglich zu Testzwecken) explizit auch auf 1 gesetzt.
Wenn ich den entsprechenden Befehl, die Opacity des waterfalls auf 50% zu setzen, entferne, wird die gesamte Graphik wie programmiert ausgegeben.
Offensichtlich hat es also mit der PDF zu tun. Ich weiß, dass es bei der Abbildung von PDF's mit Transparenz-Ebenen zu Problemen kommen kann, allerdings ist mir schleierhaft, wie ich das Problem in diesem Fall lösen kann, ohne die Transparenz zu entfernen. Habe leider keinen Zugriff auf Adobe Acrobat Pro, mit dem ich die unerwünschten Transparenzen entfernen könnte oder die PDF auf ein altes Datei-Format bringen könnte (löst oftmals das Transparenz-Problem). Davon abgesehen ist die Dateiausgabe Teil eines Skriptes, das hunderte Male durchlaufen wird und entsprechend PDF's erstellen soll. Manuelle Nacharbeit ist da sowieso nicht möglich.
Wenn jemand einen workaround oder einen anderen Befehl kennt, bei dem diese Probleme wohlmöglich nicht auftreten, würde ich mich sehr freuen, wenn er/sie diesen mit mir teilen würde.
Vielen Dank im Voraus!
|
|
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 18.10.2018, 13:09
Titel: Re: Problem bei PDF-Export mit Transparenz-Elementen
|
|
| |
|
|
Hallo matrixlab,
Bitte poste einen Screenshot und den relevanten Code. Welche Matlab-Version verwendest Du und wie erzeugst Du das PDF genau? Wenn Transprenz in einer Grafik verwendet wird, kommt der OpenGL-Renderer zum Einsatz. Dieser kann nur Pixel-Grafiken exportieren, keine Vektor-Formate. Dein PDF enthält dann einen Screenshot. Diesen könntest Du aber viel einfacher als PNG abspeichern.
| Zitat: |
| kommt es zu dem Problem, dass bei vorhandener Transparenz eines Objekts scheinbar auch alle anderen Objekte mit dieser Transparenz exportiert werden. |
"Scheinbar" oder "anscheinend"?
| Zitat: |
| Ich weiß, dass es bei der Abbildung von PDF's mit Transparenz-Ebenen zu Problemen kommen kann, allerdings ist mir schleierhaft, wie ich das Problem in diesem Fall lösen kann, ohne die Transparenz zu entfernen. |
Da es um ein Pixel-Image vom OpenGL-Renderer geht, gibt es hier keine "Transparenz-Ebenen".
| Zitat: |
| oder die PDF auf ein altes Datei-Format bringen |
Was ist "ein altes Datei-Format"?
Welche Matlab-Version verwendest Du? Mit welchem Code exportierst Du? Hast Du "export_fig" probiert (Suche im Netz)?
Gruß, Jan
|
|
|
|
| matrixlab |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 18.10.18
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 18.10.2018, 15:31
Titel:
|
|
Hallo Jan,
vielen Dank für Deine Hilfe.
Hier ein repräsentativer Code, mit dem sich das Problem reproduzieren lassen sollte (zumindest bei mir).
Anbei einerseits das Figure, das von MATLAB erzeugt wird, andererseits ein Screenshot der erstellten Datei
Es werden sowohl "scheinbar" als auch "anscheinend" alle anderen Objekte mit der Transparenz versehen
Bzgl. des Dateiformats: Bis Adobe PDF 1.3 werden meines Wissens nach keine Transparenzen unterstützt, entsprechend findet eine Reduzierung der Datei statt, wenn auf dieses Datei-Format exportiert wird.
Ich nutze die Version R2015a.
"export_fig" habe ich noch nicht probiert, werde ich aber machen, danke für den Hinweis!
VG
| Beschreibung: |
|
Download |
| Dateiname: |

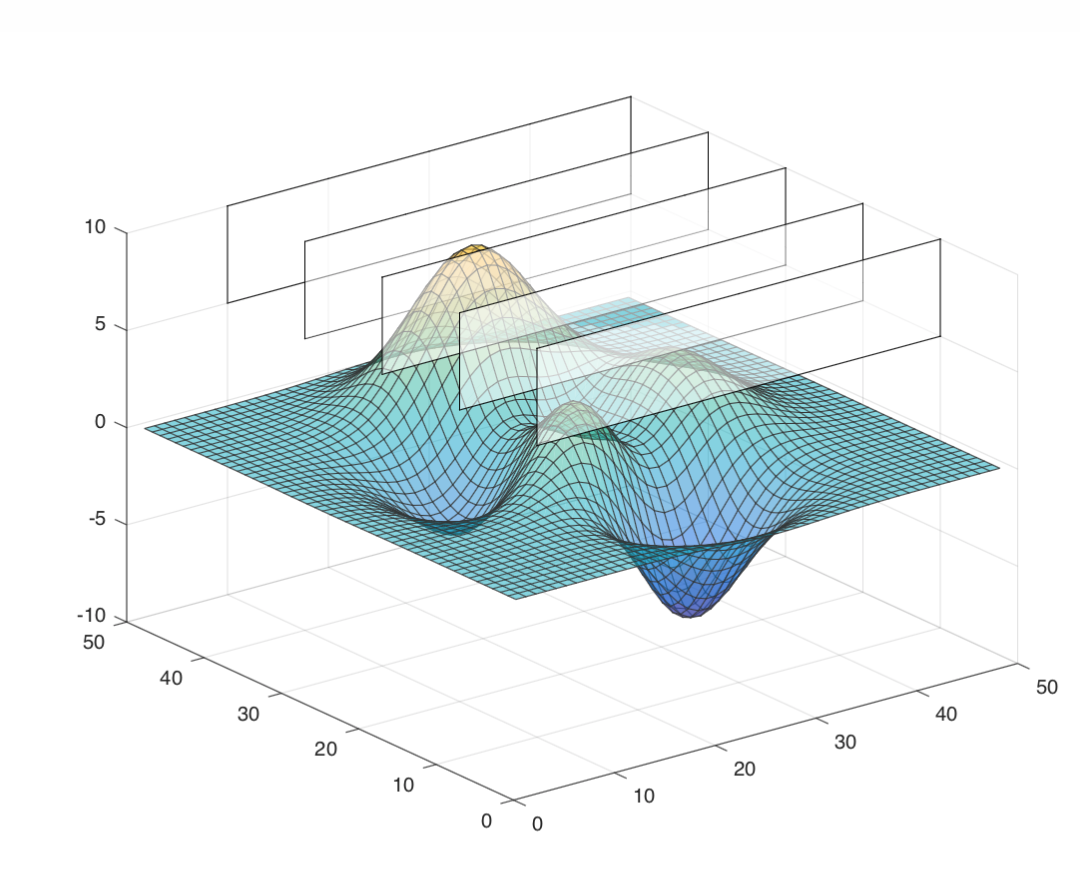

Test-PDF-Screenshot.png |
| Dateigröße: |
442.39 KB |
| Heruntergeladen: |
275 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

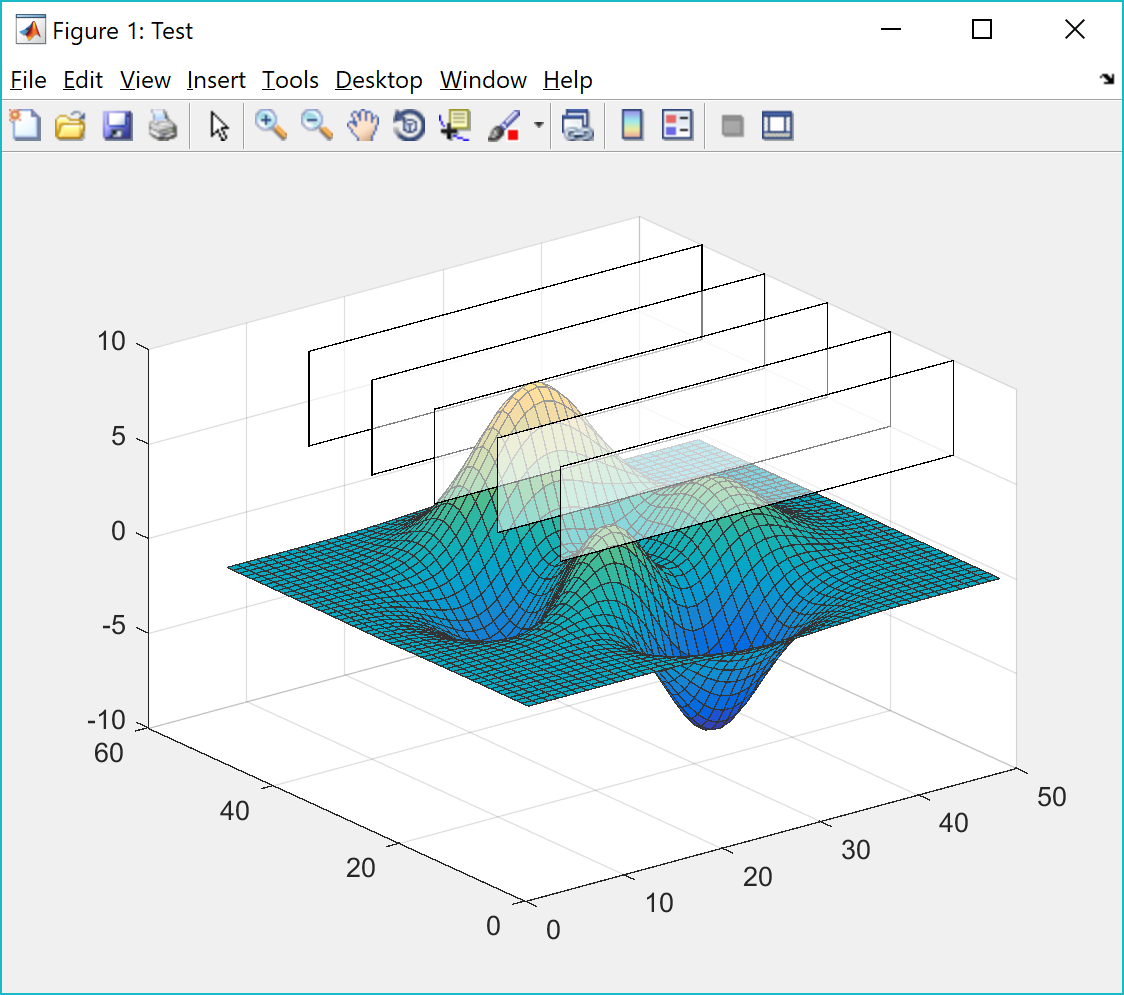

Test-MatLab-Ausgabe.PNG |
| Dateigröße: |
126.81 KB |
| Heruntergeladen: |
275 mal |
|
|
|
|
| matrixlab |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 18.10.18
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 18.10.2018, 22:07
Titel:
|
|
Nachtrag:
Die Erweiterung "export_fig" habe ich ausprobiert und die nicht-transparenten surfs werden jetzt auch nicht-transparent in der PDF dargestellt. Allerdings werden sie nicht als Vektorgrafik, sondern als PNG in der PDF eingebettet und auch ansonsten ist das Erscheinungsbild nicht so schön wie mit der built-in Exportfunktion von MATLAB. Mit "export_fig" werden die surf-Gitterlinien teilweise seltsam dargestellt.
Ggf. muss ich dort noch etwas mit den Einstellungen spielen.
|
|
|
|
|
|
|
