Problem mit annotation un Bezugsachsen |
|
| mathman |
Forum-Anfänger
|
 |
Beiträge: 22
|
|
|
|
Anmeldedatum: 26.10.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 13.01.2012, 18:25
Titel: Problem mit annotation un Bezugsachsen
|
 |
Guten Abend,

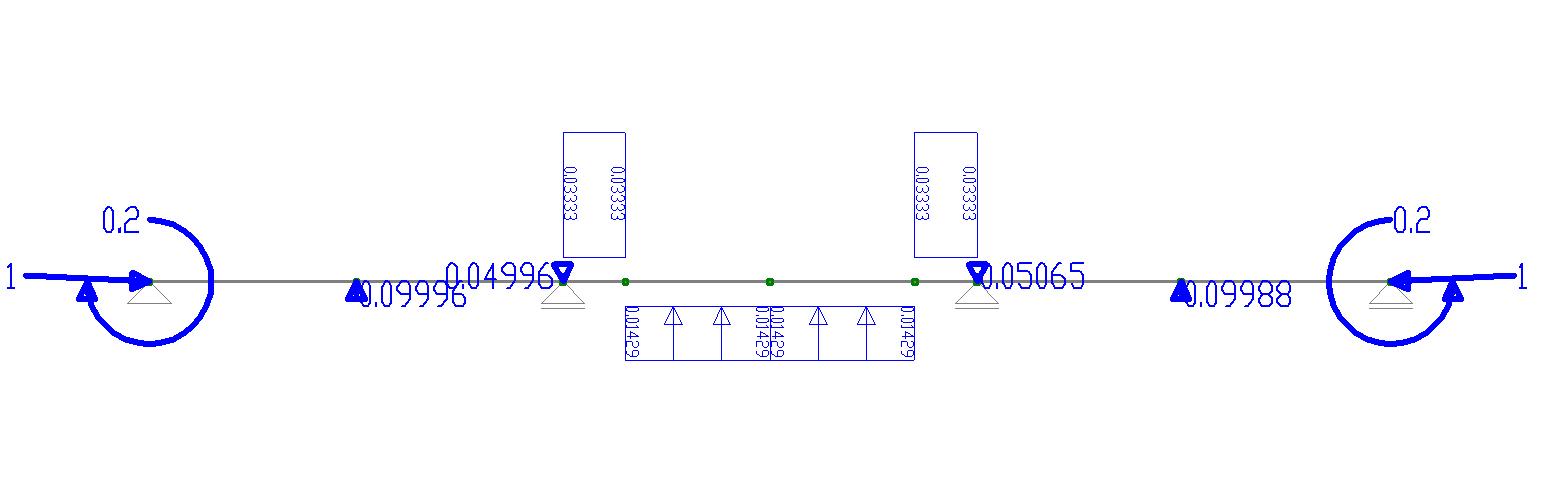

ich möchte die Einwirkungen bzw. Schnittgrößen etc. für ein statisches System plotten wie z.B. in dem Bild siehe Anhang.
Dazu wird hier im ersten Schritt das System bzw. später die Schnitttkraftlinie, geplottet. Jetzt sollen dort noch die Auflager (Dreiecke), die Einzelkräfte (Pfeile), Momente (Halbkreis) und Flächenlast (Rechteck) darunter.
Jetzt kommt das eigentliche Problem
Ich wollte diesen Sachen mittels annotation plotten, problem ist, dass die x,y Koordinaten sich auf das Figure beziehen und nicht auf das eigentliche Koordinatensystem.
Ich hab mir schon dieses Beispiel angeschaut, jedoch bin ich nicht daraus schlau geworden. Wie rechnet man die Koordinaten der Figure auf die Koordinate der Achse um ?
lg
mathman
| Beschreibung: |
|
Download |
| Dateiname: |
Beispiel-EW-zeichnen.PNG |
| Dateigröße: |
25.38 KB |
| Heruntergeladen: |
475 mal |
|
|
|
|
|
|
|
|
|
