Verfasst am: 14.07.2010, 15:52 Titel: Problem mit bar plot überlagert von line plot

Hallo,
ich bin neu hier und wende mich in meiner Verzweiflung an dieses Forum Smile

Mein Problem: Ich möchte einen gemeinsamen Plot für einen Bar Plot (Niederschlagsmenge) und einen Line Plot (relative Luftfeuchte) erstellen.
Ich habe dies sowohl nach der MatLab Hilfe, als auch nach Programmen von Kollegen versucht. Das Ergebnis ist jedoch jedes Mal das Gleiche:

sobald ich den zweiten plot (ich habe schon beide Reihenfolgen versucht) hinzufüge, wird aus meiner Kurve der relativen Luftfeuchte etwas kantiges (siehe angehängte Grafiken).

Vielleicht kann mir jemand sagen, woran das liegen könnte?

Danke schonmal

Code:

start_we=datenum(2010,07,09,00,00,00);
end_we=datenum(2010,07,12,00,00,00);
rhplot=plot(date,ih.rh);
xlim([start_we end_we])
xlabel('Datum Uhrzeit')
datetick('x','dd.mm.yyyy HH:MM','keeplimits')
ylim([0 100])
ylabel('relative Luftfeuchte [%]')
box off
ax1=gca;
ax2=axes('Position',get(ax1,'Position'));
rrplot=bar(date,ih.rr,'Parent',ax2);
set(ax2,'XAxisLocation','top','XTickLabel','','XTick',[],'YAxisLocation','right','XLim',[start_we end_we],'Color','none')
ylim([0 1.0])
ylabel('Niederschlagsmenge [mm]')

Funktion ohne Link?


Beschreibung:

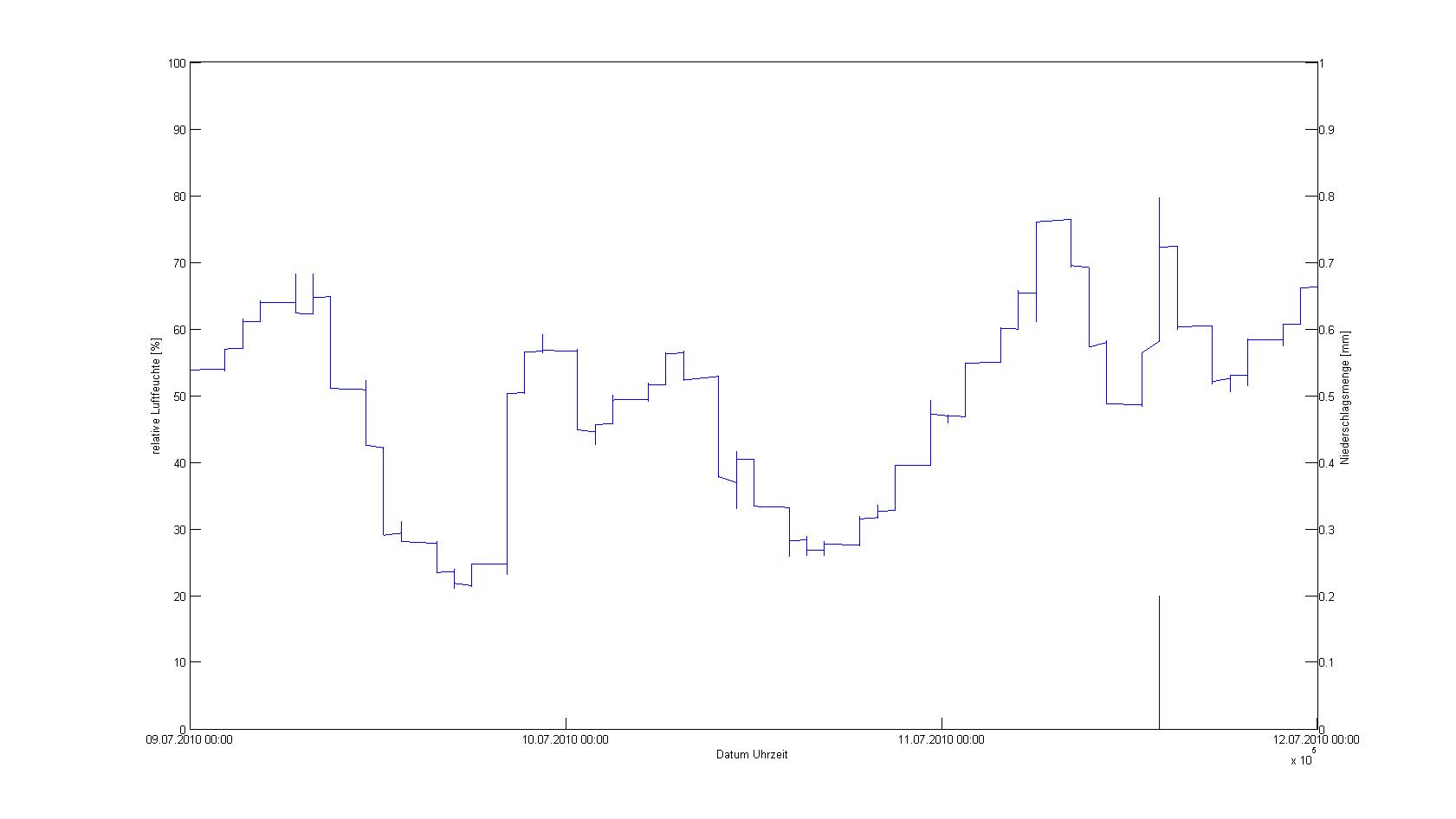

so sieht es letztlich aus

Download

Dateiname:


Dateigröße:

58.23 KB

Heruntergeladen:

717 mal


Beschreibung:

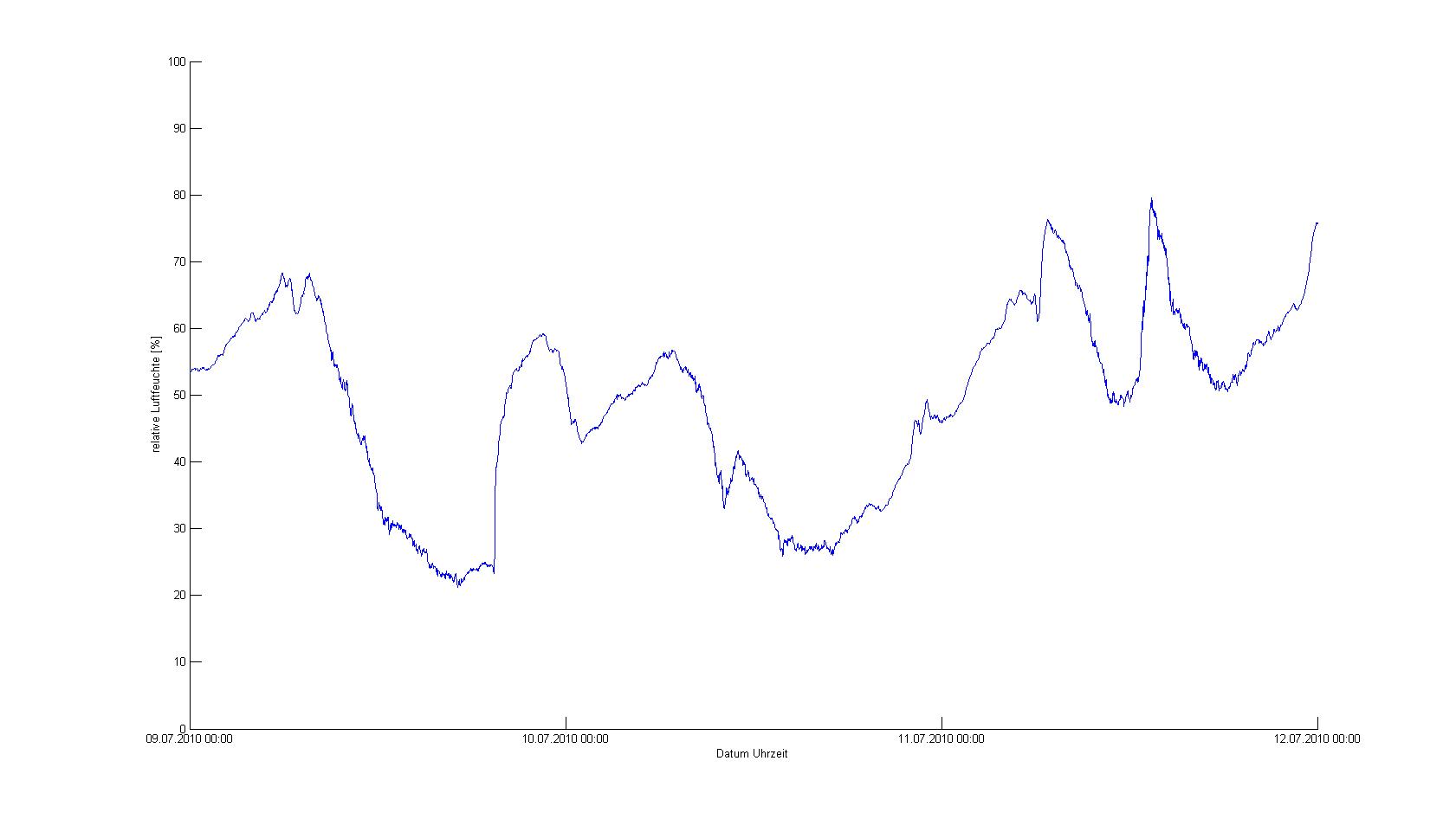

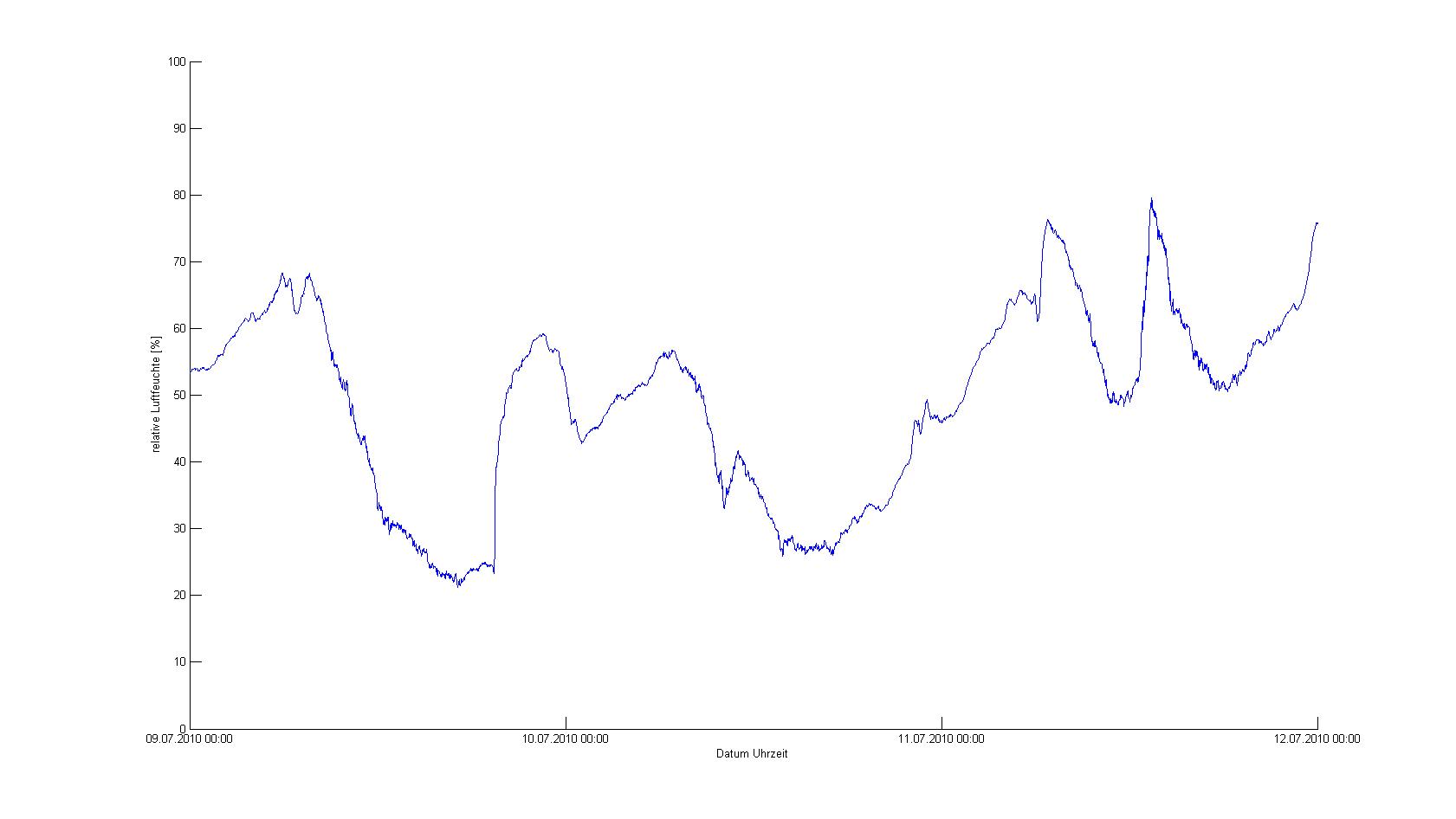

so sieht die kurve aus, bevor ich den bar plot hinzufüge

Download

Dateiname:


Dateigröße:

58.58 KB

Heruntergeladen:

646 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 14.07.2010, 22:30 Titel: Re: Problem mit bar plot überlagert von line plot

Hallo GeoSarah,

Was ist denn der wesentliche Teil Deines Beispielprogramms um das Problem zu erzeugen:

Code:

ax2=axes;
rrplot=bar(date, ih.rr, 'Parent', ax2);

Funktion ohne Link?

Sieht das schon genauso aus? Welche Dimensionen hat denn "ih.rr"? Wieviele BARs möchtest Du denn zeichnen lassen? Das Bild sieht so aus, als wären das mehr als der Bildschirm an Pixeln zu bieten hat.

Gruß Jan

GeoSarah

Themenstarter

Forum-Newbie


	Beiträge: 2

	Anmeldedatum: 14.07.10

	Wohnort: ---

	Version: ---

Verfasst am: 15.07.2010, 09:56 Titel:

Hallo Jan,

wenn ich nur den von Dir angegebenen Code verwende, werden die Bars über die gesamte Zeitreihe ausgegeben.

ih.rr ist die Niederschlagsmenge pro Minute.

Danke, es ist ja schonmal ein Anhaltspunkt, dass es vielleicht ein Darstellungsproblemsein könnte.
