Problem mit Latex-Interpreter in Bildbeschriftung


kalman77
Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 13.09.08
Wohnort: ---
Version: R2007b
     Beitrag Verfasst am: 15.09.2008, 11:33     Titel: Problem mit Latex-Interpreter in Bildbeschriftung
  Antworten mit Zitat
Hallo zusammen,

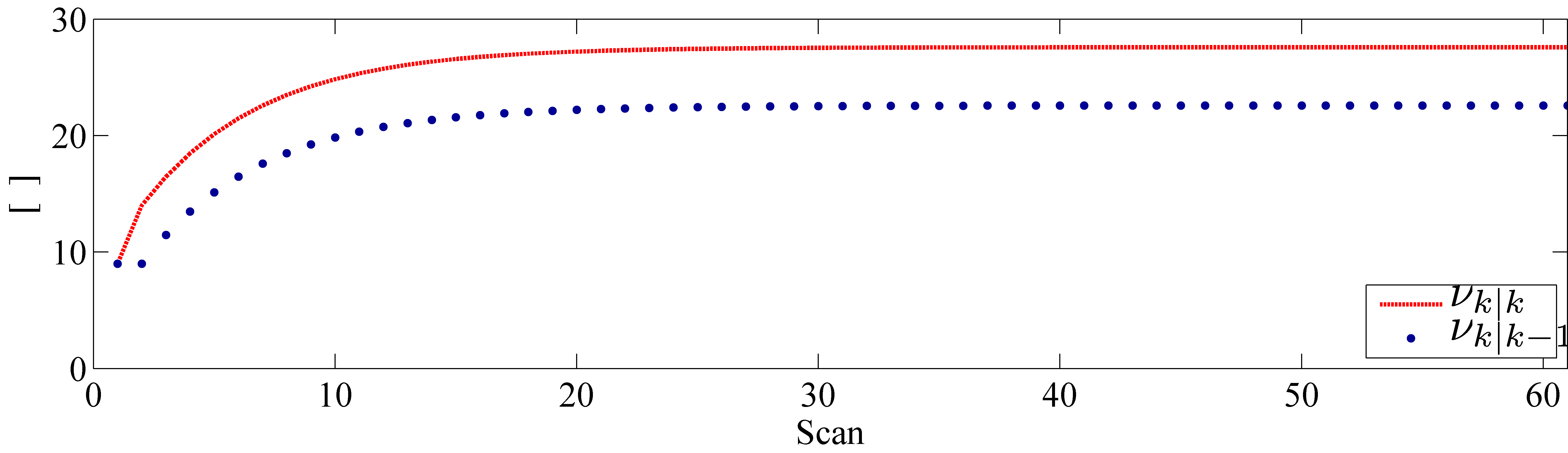

ich verwende ich einer Legendenbeschriftung den Latex-Interpreter. Wenn ich dann das Bild als png oder jpg abspeichere, wird der Legendentext auf einmal außerhalb der Legende weitergeschrieben (siehe \nu_{k|k-1} in der angehängten Datei).
Ich verwende Export-Setup und bevor ich das Bild speichere, sieht es auf dem Bildschirm genauso aus, wie ich es gerne hätte.

Wenn ich die Figure allerdings als eps abspeichere (was ich eigentlich nicht möchte), tritt das Problem nicht auf.

Weiß jemand Rat?

P.S.: Ich verwende die Version 7.5.0.342 (R2007b) unter WinXP.

 Beschreibung:

Download
 Dateiname:  degFr.png
 Dateigröße:  57.2 KB
 Heruntergeladen:  752 mal
Private Nachricht senden Benutzer-Profile anzeigen


kalman77
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 13.09.08
Wohnort: ---
Version: R2007b
     Beitrag Verfasst am: 15.09.2008, 11:50     Titel:
  Antworten mit Zitat
Hier der Code mit dem MAT-File dazu:

Code:
clc; clear all;
load('data.mat');
fig_pos = [0.15 1];
fig_size = 3*[8.3 2.4];
figure(201); clf; hold on;
set(gcf,'units','centimeters','position',[fig_pos fig_size],'Toolbar','figure');

pp = plot(1:61,nu,'linewidth',2,'linestyle','--','color','r');
pp_p = plot(1:61,nu_p,'.b');
xlabel('Scan'); ylabel('[  ]');

ll = legend([pp pp_p],'$\nu_{k|k}$','$\nu_{k|k-1}$');
set(ll,'Interpreter','latex','location','southeast');

xlim([0 61]); ylim([0 30]);
hold off;



data.mat.txt
 Beschreibung:
txt einfach löschen, *.mat funktioniert hier wohl nicht

Download
 Dateiname:  data.mat.txt
 Dateigröße:  1.13 KB
 Heruntergeladen:  727 mal
Private Nachricht senden Benutzer-Profile anzeigen
