Problem mit plot3/line in Vektorgrafik


jojojojojojo
Forum-Newbie

Forum-Newbie

Beiträge: 1
Anmeldedatum: 14.02.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.02.2012, 13:26     Titel: Problem mit plot3/line in Vektorgrafik
  Antworten mit Zitat
Hallo,

ich habe eine Frage zum Exportieren/print von Vektorgrafiken, die plot3/line-Linien (x,y,z) enthalten:
die Linie wird in der Vektorgrafik als viele kleine separate Balken dargestellt.
Kann man das irgendwie schöner machen?

Anbei ein Beispiel. Die Linienstärke habe ich etwas hochgesetzt, damit wird der Effekt verdeutlicht.

Code:


close all
clear all
clc

a = linspace(0,4*pi,1000);
x = sin(a);
y = cos(a);
z = 0.3*a;

figure
hold on
plot3(x,y,z,'k-','LineWidth',6)
plot3(x,y,z,'r-','LineWidth',1)
axis equal
grid on
view(3)
print(gcf, '-dpdf' , '-r300', 'test.pdf');




Ich habe den plot3-Befehl auch schon durch einen patch-Befehl ersetzt, was die Linie etwas glatter macht, aber erstens wird die PDF-Datei grösser und zweitens wird das zoomen/drehen deutlich langsamer (nicht beim obigen Beispiel, aber in meiner speziellen Anwendung..)

Weiss jemand was besseres als plot3, um 3D-Linien in einer Vektorgrafik besser darstellen zu können?
Vielen Dank!

Grüße,

Johannes

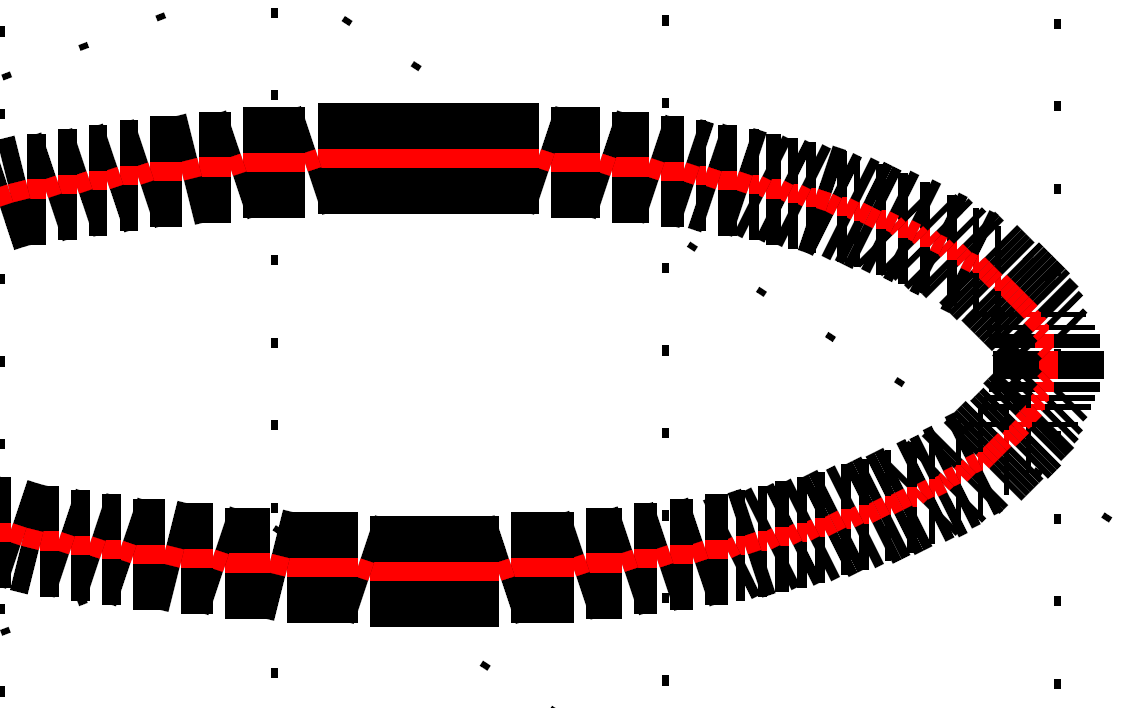

 Beschreibung:

Download
 Dateiname:  Screenshot.png
 Dateigröße:  52.68 KB
 Heruntergeladen:  440 mal
Private Nachricht senden Benutzer-Profile anzeigen
