Verfasst am: 21.06.2011, 07:47 Titel: Problem mit polyfit

Hallo,
ich habe ein Problem mit meinem MATLAB-Programm.

Kurz zur Erklärung:
Ich habe mit GUIDE ein GUI erstellt, das aus einer XML-Datei Messwerte (knapp 4000) einlesen und dann mittels polyfit die Koeffizienten einer Ausgleichskurve berechnen soll. Danach sollen der Original- und der berechnete Graph geplottet werden (siehe Anhang).

Mein Problem ist jetzt, dass - wie auf dem Screenshot zu sehen - die berechneten Koeffizienten von MATLAB anscheinend zu groß sind und deshalb der berechnete Graph viel zu schnell ansteigt. Zum Vergleich, Excel bekommt folgende Koeffizienten:
y = -4,41932E-04x3 + 1,30639E-02x2 + 6,59924E-01x - 5,50527E-02

Einlesen der Daten

Code:

[FileName,PathName] = uigetfile('*.xml','Select the XML file');
xmlfile = fullfile(PathName,FileName);

format long;

[xml_Kraft,xml_Signal] = read_xml(xmlfile);

setappdata(gcf, 'appdata_Kraft', xml_Kraft);
setappdata(gcf, 'appdata_Signal', xml_Signal);

Funktion ohne Link?

Funktion read_xml

Code:

function [xml_Kraft,xml_Signal] = read_xml(xmlfile)

% Den DOM-Baum auslesen
dom = xmlread(xmlfile);

% Alle Reihe-Elemente ermitteln
elems = dom.getElementsByTagName('M');

elemsLength = elems.getLength;

xml_Kraft_temp = {};
xml_Signal_temp = {};

% Alle gefundenen Elemente durchlaufen
for i = 0:elemsLength-1

format long;

% Den Wert des Values auslesen
xml_Kraft_temp{i+1} = str2double(elems.item(i).getAttribute('x'));

% Die Einheit des Values auslesen
xml_Signal_temp{i+1} = str2double(elems.item(i).getAttribute('y'));
end

xml_Kraft = cell2mat(xml_Kraft_temp);
xml_Signal = cell2mat(xml_Signal_temp);

Funktion ohne Link?

Berechnung und Ausgabe

Code:

poly_grad = get(handles.polynomgrad, 'Value')-1;

format long;

% Holen der Application data Kraft & Signal
Kraft = getappdata(gcf, 'appdata_Kraft');
Signal = getappdata(gcf, 'appdata_Signal');

% Berechnung des Polynoms mittels Least-Squares
[p,S,mu] = polyfit(Kraft',Signal',poly_grad);

% Ausgabe der Koeffizienten an..a0
set (handles.ausgabe_polynom, 'String',p);

% Berechnung der neuen Kurve aus berechnetem Polynom
q = polyval(p,Kraft);

% Plot des Original- und berechneten Graphen
plot(handles.plot,Kraft,Signal,'r',Kraft,q,'b');

xlabel('Kraft');
ylabel('Signal');
legend('Originalgraph','Berechneter Graph');

guidata(hObject, handles);

Funktion ohne Link?

Zu MATLAB:
Ich arbeite mit MATLAB Version 7.12.0.635 (R2011a), installierte Tooboxen: Simulink, Fixed-Point Toolbox

Grüße

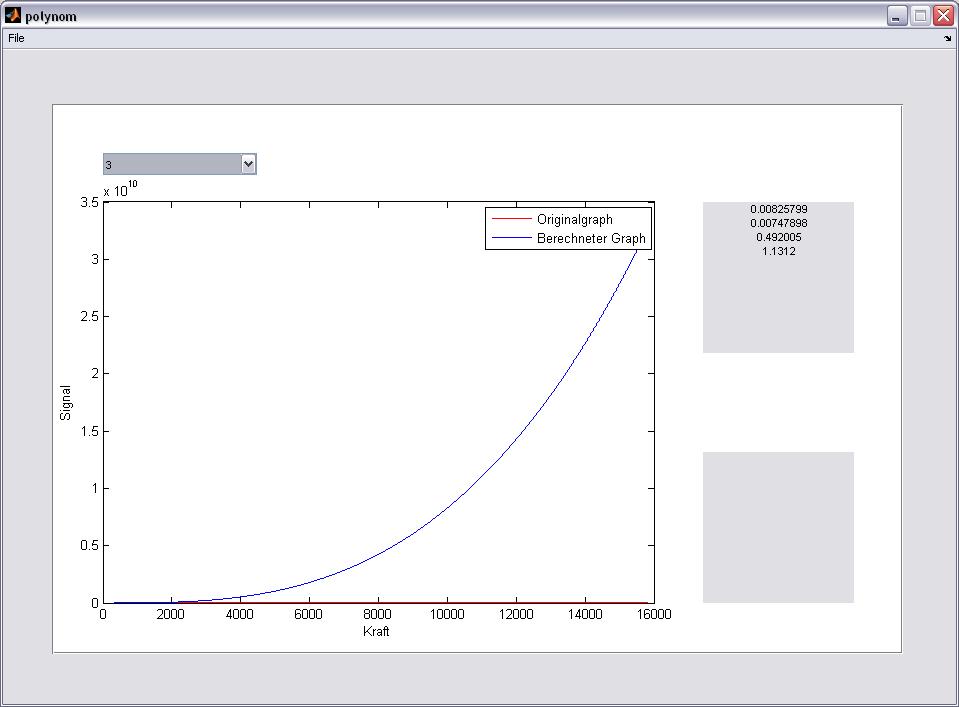

Beschreibung:

Screenshot vom GUI

Download

Dateiname:


Dateigröße:

46.38 KB

Heruntergeladen:

484 mal

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 21.06.2011, 09:47 Titel:

Hallo,
ich habe eine Vermutung:

Dadurch, dass du polyfit mit 3 Rückgabeparametern aufrufst, werden deine Werte zentriert und skaliert.

Aus der MATLAB Hilfe von polyfit:

Zitat:

[P,S,MU] = POLYFIT(X,Y,N) finds the coefficients of a polynomial in
XHAT = (X-MU(1))/MU(2) where MU(1) = MEAN(X) and MU(2) = STD(X). This
centering and scaling transformation improves the numerical properties
of both the polynomial and the fitting algorithm.

Versuch es mal nur mit

Code:

p = polyfit(Kraft',Signal',poly_grad);

Funktion ohne Link?

ullilein85

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 21.06.11

	Wohnort: Deutschland

	Version: ---

Verfasst am: 21.06.2011, 09:52 Titel:

Vielen Dank, das wars wirklich.

Daran hatte ich gar nicht gedacht, weil anfangs MATLAB deswegen mal "genervt" hatte...

Egal, jetzt isses gut =)
