Problem mit subplot und export_fig



Pittus
Forum-Anfänger

Forum-Anfänger


Beiträge: 12
Anmeldedatum: 08.05.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.06.2019, 09:31     Titel: Problem mit subplot und export_fig
  Antworten mit Zitat
Schönen guten Morgen zusammen,

ich habe ein Problem beim Export von pdf-Dateien mit der Kombination von subplot und export_fig.

Und zwar:
    - Exportiere ich eine normale Figure (kein Subplot) in eine pdf-Datei, funktioniert alles (Anhang 1)

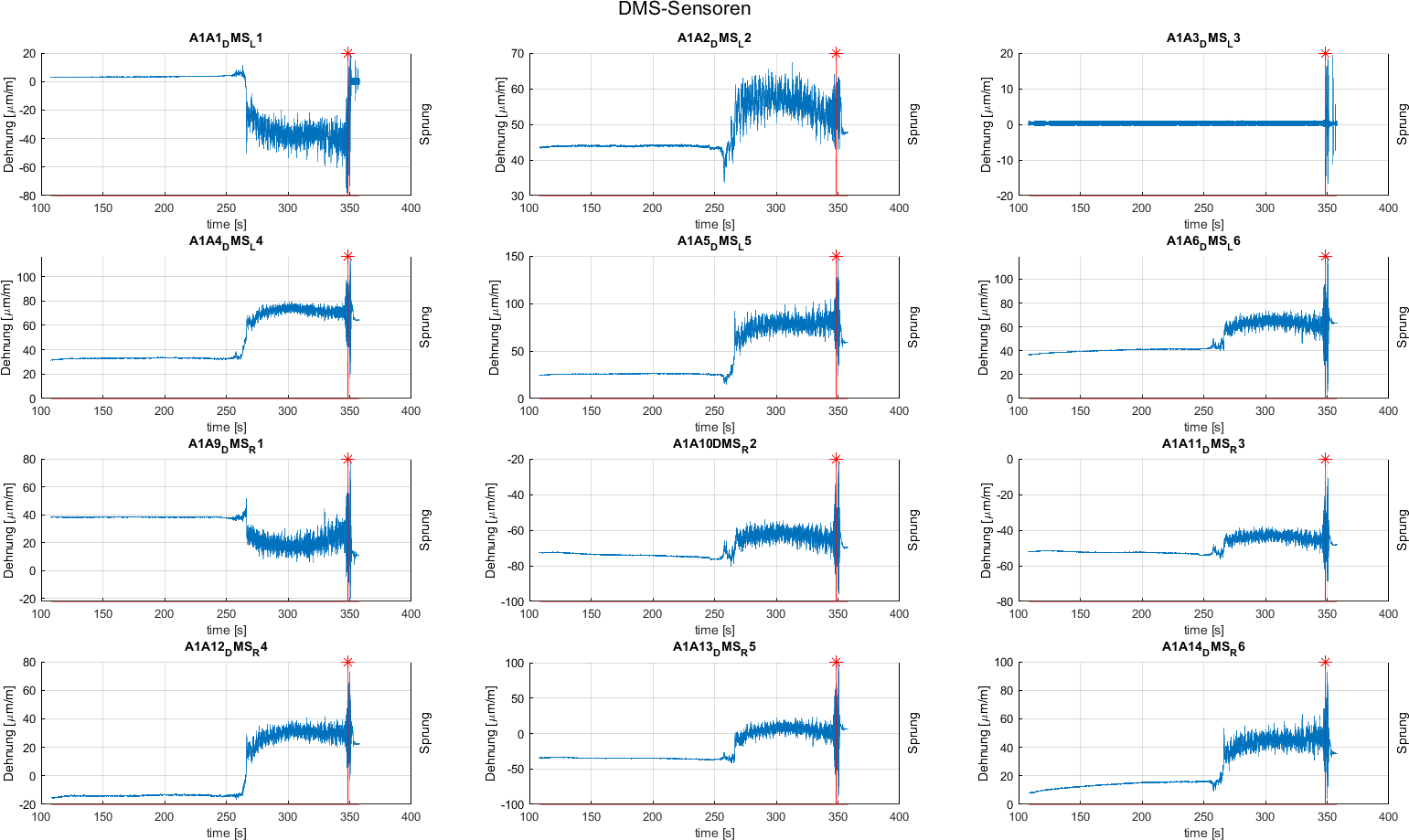

    - Exportiere ich eine Figure mit mehreren Subplots in eine png-Datei, funktioniert auch alles (Anhang 2)

    - Möchte ich jetzt aber die Grafik aus Anhang 2 als pdf exportieren, verschieben sich die einzelnen plots innerhalb des Fensters (Anhang 3)


Meine Programmzeilen zum exportieren der Grafiken:
Code:

if diagrammeSpeichern == 1
    nameDiag = 'Anhang_3.pdf';
    export_fig(nameDiag,'-q101','-cmyk');
end



Kennt jemand das Problem oder kann mir jemand dabei helfen, den Fehler zu finden?

Sollte der Code zum Aufbau des Plots benötigt werden, kann ich den natürlich noch beisteuern.

Liebe Grüße und schon mal vorab vielen dank

Anhang_3.pdf
 Beschreibung:

Download
 Dateiname:  Anhang_3.pdf
 Dateigröße:  329.57 KB
 Heruntergeladen:  108 mal
 Beschreibung:

Download
 Dateiname:  Anhang_2.png
 Dateigröße:  93.71 KB
 Heruntergeladen:  102 mal
Anhang_1.pdf
 Beschreibung:

Download
 Dateiname:  Anhang_1.pdf
 Dateigröße:  103.82 KB
 Heruntergeladen:  89 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator


Beiträge: 10.972
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 18.06.2019, 17:32     Titel: Re: Problem mit subplot und export_fig
  Antworten mit Zitat
Hallo Pittus,

Ich kann nur den 2. Anhang öffnen. Bei den beiden anderen passiert beim Draufklicken nichts.

Zitat:
Möchte ich jetzt aber die Grafik aus Anhang 2 als pdf exportieren, verschieben sich die einzelnen plots innerhalb des Fensters (Anhang 3)

Das ist mir nicht ganz klar. Welches ist "Die Grafik aus Anhang 2"? Anhang 2 ist ein PDF-File. Möchtest du die Daten aus einem PDF-File exportieren?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Pittus
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 12
Anmeldedatum: 08.05.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.06.2019, 19:38     Titel:
  Antworten mit Zitat
Guten Abend Jan,

vielen Dank für deine Antwort.

Ich habe es jetzt auf 4 unterschiedlichen Geräte versucht, ich kann alle drei Anhänge problemlos öffnen..

Das Ziel ist der Export der Grafik bzw. des Plots an sich.

Anhang 2 und 3 sollen theoretisch identisch sein, das eine als pdf und das andere als png. Jedoch verschieben sich die einzelnen Plots innerhalb des pdf-Anhangs (Anhang 3) ohne mir ersichtlichen Grund..

Ich hoffe, dass es jetzt klarer ist.

Liebe Grüße und einen schönen Abend
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 10.972
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 19.06.2019, 11:45     Titel:
  Antworten mit Zitat
Hallo Pittus,

Ich kann die PDFs nun downloaden und dann lokal öffnen.

Zitat:
Das Ziel ist der Export der Grafik bzw. des Plots an sich.

Was genau ist "ein Plot an sich"? Ich sehe 12 axes-Objekte, die jeweils eine blaue und eine rote Linie enthalten.

Zitat:
Jedoch verschieben sich die einzelnen Plots innerhalb des pdf-Anhangs (Anhang 3)

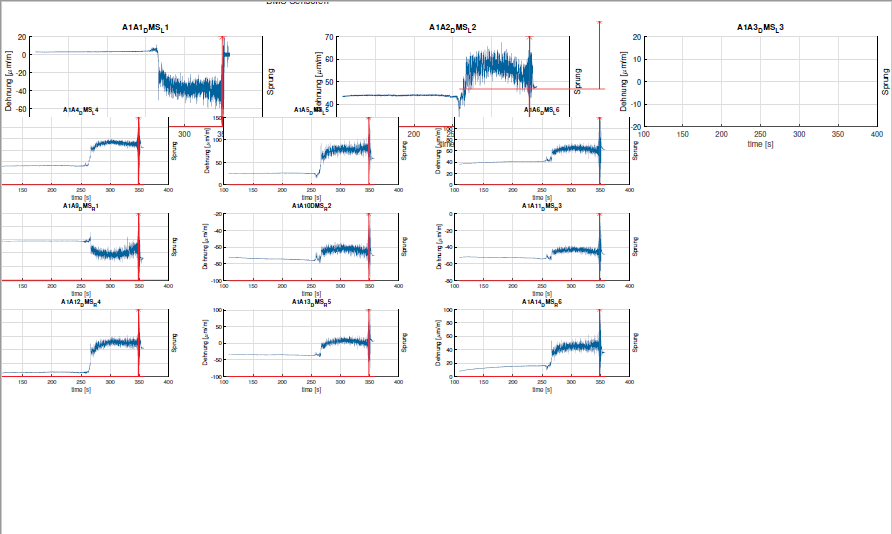

Wenn ich das PDF öffne, sind die 3 oberen axes fast richtig positioniert. Die 9 unteren sind nach links oben verschoben. Der Titel sitzt zu weit oben. Die rote Linie des rechten oberen axes Objekts ist nach links oben verschoben, die blaue Linie fehlt.
Sieht das bei dir auch so aus?

Wie wurden die einzelnen AXES Objekte erzeugt? Es sieht so aus, als wären die Units durcheinander. Was geschieht, wenn man die Größe der Figure ändert?

Gruß, Jan

 Beschreibung:

Download
 Dateiname:  Capture-1.png
 Dateigröße:  57.54 KB
 Heruntergeladen:  110 mal
Private Nachricht senden Benutzer-Profile anzeigen

Pittus
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 12
Anmeldedatum: 08.05.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.06.2019, 12:32     Titel:
  Antworten mit Zitat
Hallo Jan,

Alle 12 Objekte zusammen meine ich mit "Plot an sich".

Jep, sieht bei mir genauso aus. Rein theoretisch sollten Anhang2 und Anhang3 identisch sein, vom Dateiformat mal abgesehen.

Die Größenveränderung der Figrues hat keinen Einfluss auf das Ergebnis.

Hier mal der Programmcode zum erstellen der Grafik:
Code:

spalten = rawData.Properties.VariableUnits == "[µm/m]";
anzahlDiag = nnz(spalten);
if anzahlDiag == 2 || anzahlDiag == 3
    diagHor = anzahlDiag;
    diagVert = 1;
else
    diagHor = ceil(anzahlDiag / 3);
    diagVert = ceil(anzahlDiag / diagHor);
end

figure('units','normalized','outerposition',[0 0 1 1],'Color','w');
clear title xlabel ylabel;
nameDiag = '6_DMS_mit_sprung.png';

diag = 1;
for i = 1:length(spalten)
    subplot(diagHor,diagVert,diag)
    hold all; grid on;
    if spalten(i) == 1
        yyaxis left;
        plot(rawData.t,rawData.(i),'LineWidth',lSzDiag);
        plot(smoothData.t,smoothData.(i),'LineWidth',lSzDiag,'Color','m');
        legend('raw','smooth','Location','NorthWest');
        ylabel('Dehnung [\mum/m]');
        set(gca,'YColor','k','YGrid','on');

        yyaxis right;
        plot(rawData.t,rawData.Sprung,'Color','r','LineWidth',lSzDiag,'HandleVisibility','off');
        plot(rawData.t(sprungX),sprungY,'*','Color','r','MarkerSize',10,'HandleVisibility','off');
        ylabel('Sprung','Color','r');
        set(gca,'YColor','k','YTickLabel',[],'YTick',[]);

        title(rawData.Properties.VariableNames(i));
        xlabel('time [s]') ;

        if diag < anzahlDiag
            diag = diag + 1;
        end

        hold off;
    end
end

sgtitle('DMS-Sensoren','FontSize',ftSzHead);

% Diagramm exportieren
if diagrammeSpeichern == 1
    export_fig(fullfile(latex_abb_path,[savename,'_',nameDiag]),'-q101','-cmyk');
end



Liebe Grüße und vielen Dank für deine Mühe!
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.991
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 18.05.2020, 17:53     Titel:
  Antworten mit Zitat
Hallo,

mit R2020a gibt es auch eine neue Funktion innerhalb von MATLAB, die da helfen kann:
exportgraphics
Falls es da auch Probleme gibt, mal Kontakt mit dem Technischen Support aufnehmen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
