Probleme mit Zeitachse (System Identification Toolbox)



Matze89
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 23.01.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.01.2017, 13:02     Titel: Probleme mit Zeitachse (System Identification Toolbox)
  Antworten mit Zitat
Hallo zusammen,

für eine Abschlussarbeit möchte ich eine Übertragungsfunktion mit der Systems-Identification-Toolbox herausfinden. Die Messwerte von Ein- und Ausgang (Sprungfunktion und Antwort) habe ich als CSV-Datei importiert, die Abtastrate war 0.01 s. Beim Import habe ich somit "Sample-rate = 0.01" ausgewählt.

Matlab spuckt mir dann auch entsprechende Übertragungsfunktionen aus, die ich in Excel als Differenzengleichung umsetzen möchte. (Später soll ein dynamisches System auf dem Rechner als Rekursionsformel umgesetzt werden)

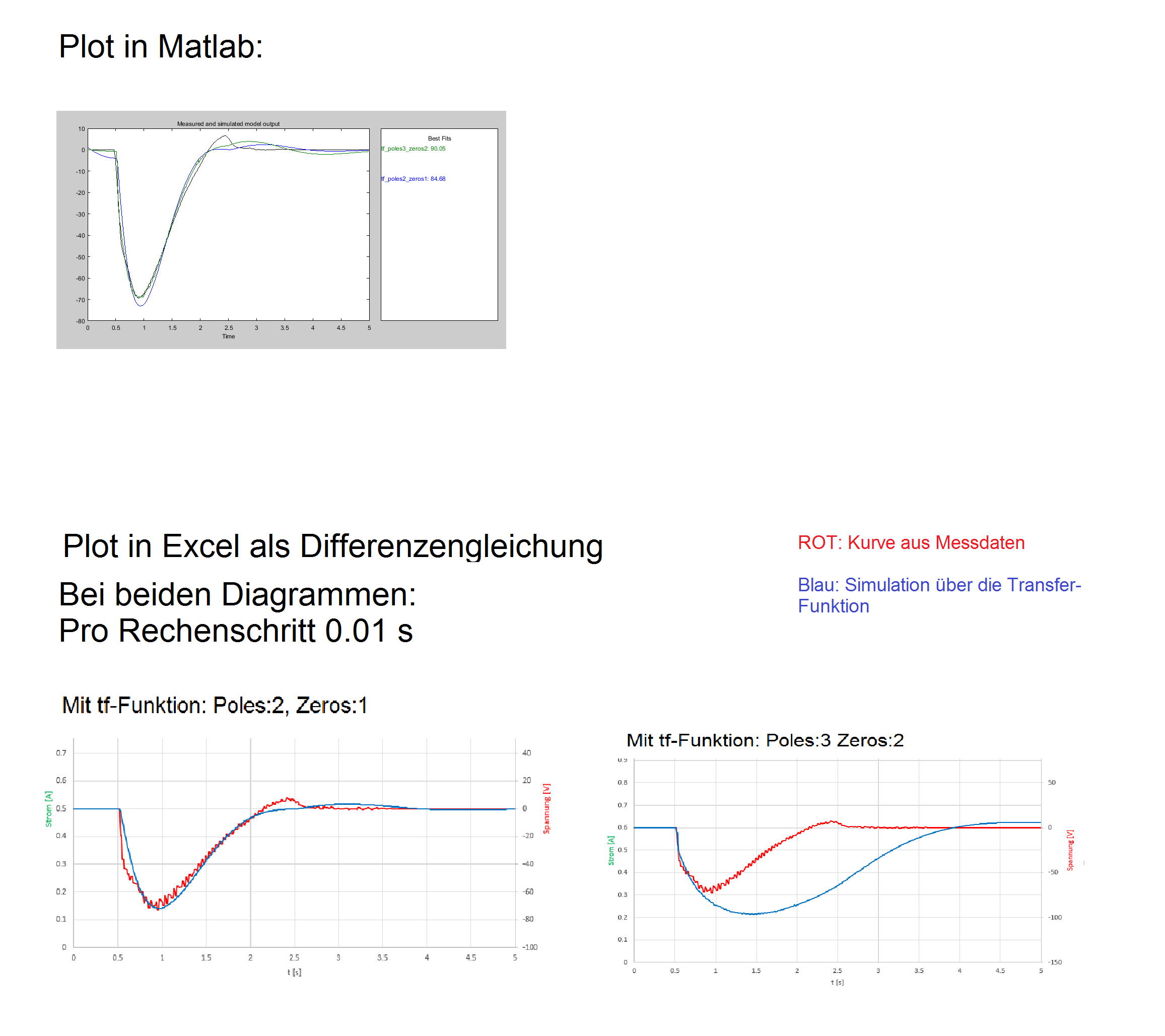

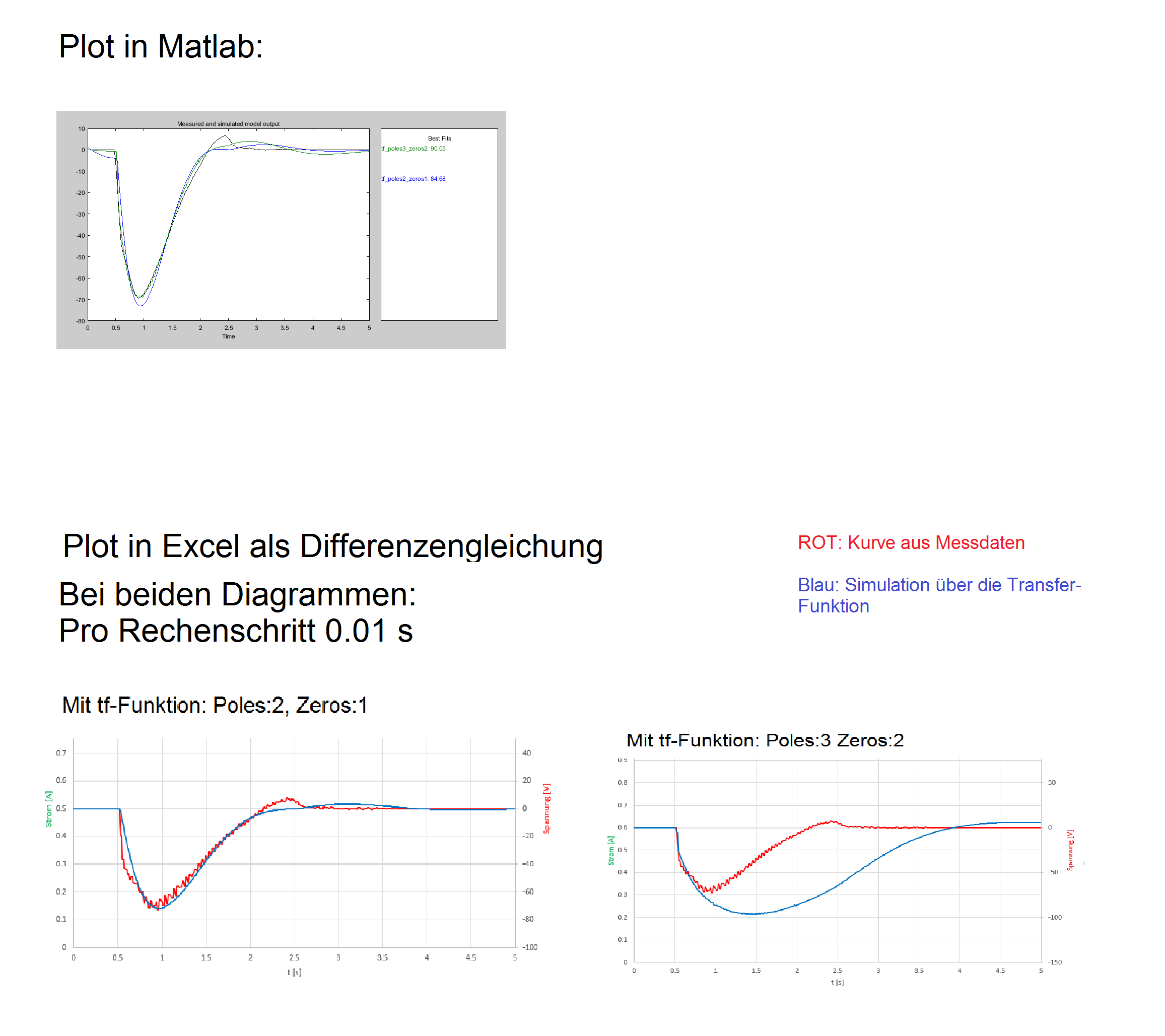

Mein Problem liegt nun darin, dass beim Plot meiner Gleichungen in Excel die Zeitachse nur passt, wenn ich eine tf-Funktion mit 1 "pole" und 2 "zeros" wähle. Sobald ich von der Ordnung höher gehe, wird meine Sprungantwort in Excel in der x-Achse (Zeit) gestreckt oder gestaucht. Das ganze habe ich im Anhang mal dargestellt. Langsam bin ich am Verzweifeln, weil ich nicht weiss was ich falsch mache... Hat irgendjemand eine Idee, an was das liegen könnte?

 Beschreibung:

Download
 Dateiname:  Vergleich_tf-funktion_Matlab,Excel.png
 Dateigröße:  122.51 KB
 Heruntergeladen:  135 mal
