Verfasst am: 14.03.2016, 17:23 Titel: Programmierung Polygon mit Loch

Hallo,
wir haben zur Zeit die Aufgabe ein Polygon (frei wählbar) mit einem beliebigen "Loch" zu erzeugen und zu Plotten im ersten Schritt. Ich bin ein Neuling auf dem Gebiet von Matlab. Ein Polygon erzeugen ist kein Problem, aber das Loch bekomme ich leider nicht hin.

Vielen Dank schon mal für eure Hilfe.
Gruß
Jens

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 14.03.2016, 18:38 Titel:

meinst du polybool ?
_________________

richtig Fragen

jens1109

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 14.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 14.03.2016, 20:37 Titel:

Hallo,
mein Fehler geht um ein polygonzug-berandetes Gebiet das wir erstellen sollen. In welchem dann noch ein Loch vorhanden sein soll.

Nras

Forum-Meister


	Beiträge: 608

	Anmeldedatum: 21.02.12

	Wohnort: ---

	Version: 7.12.0.635 (R2011a)

Verfasst am: 14.03.2016, 20:51 Titel:

Ist ein "Loch" in diesem Sinne vielleicht ein kleines Polygon, das vollständig in dem gößeren Polygon liegt?

jens1109

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 14.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 15.03.2016, 00:24 Titel:

Sorry für die Verwirrung und ja es ist ein kleineres Polygon was im inneren des ausgangs Polygon liegt.
Hier unsere Aufgabenstellung befindet sich im Anhang, ich hoffe das ihr mir damit weiterhelfen könnt.

Hier schon mal unser Entwurf des ersten Teils:

Code:

function [ A,Sy,Sx,Ixx,Iyy,Ixy ] = Polyon( m )

A=0;
Sy=0;
Sx=0;
Ixx=0;
Iyy=0;
Ixy=0;

n=size(m,1);
m=[m;m(1,1:2)];
for i=1:1:n

A=A+(1/2)*(m(i,1)*m(i+1,2)-m(i+1,1)*m(i,2));

Sy=Sy+(1/6)*((m(i,1)+m(i+1,1))*(m(i,1)*m(i+1,2)-m(i+1,1)*m(i,2)));

Sx=Sx+(1/6)*((m(i,2)+m(i+1,2))*((m(i,1)*m(i+1,2)-m(i+1,1)*m(i,2))));

Ixx=Ixx+1/12*(m(i+1,2)^2+(m(i,2)+m(i+1,2))*m(i,2))*(m(i,1)*m(i+1,2)-m(i+1,1)*m(i,2));

Iyy=Iyy+(1/12)*(m(i+1,1)^2+(m(i,1)+m(i+1,1))+m(i,1))*(m(i,1)*m(i+1,2)-m(i+1,1)*m(i,2));

Ixy=Ixy - (1/24)*((2*m(i,1)*m(i,2)+2*m(i+1,1)*m(i+1,2))*(m(i,1)*m(i+1,2)-m(i+1,1)*m(i,2))+(m(i,1)^2)*(m(i+1,2)^2)-(m(i+1,1)^2)*(m(i,2)^2));

plot(m(1:end,1),m(1:end,2))

end

A=A
Sy=Sy
Sx=Sx
Ixx=Ixx
Iyy=Iyy
Ixy=Ixy

end

Funktion ohne Link?

[EDITED, Jan, Bitte Code-Umgebung verwenden - Danke!]

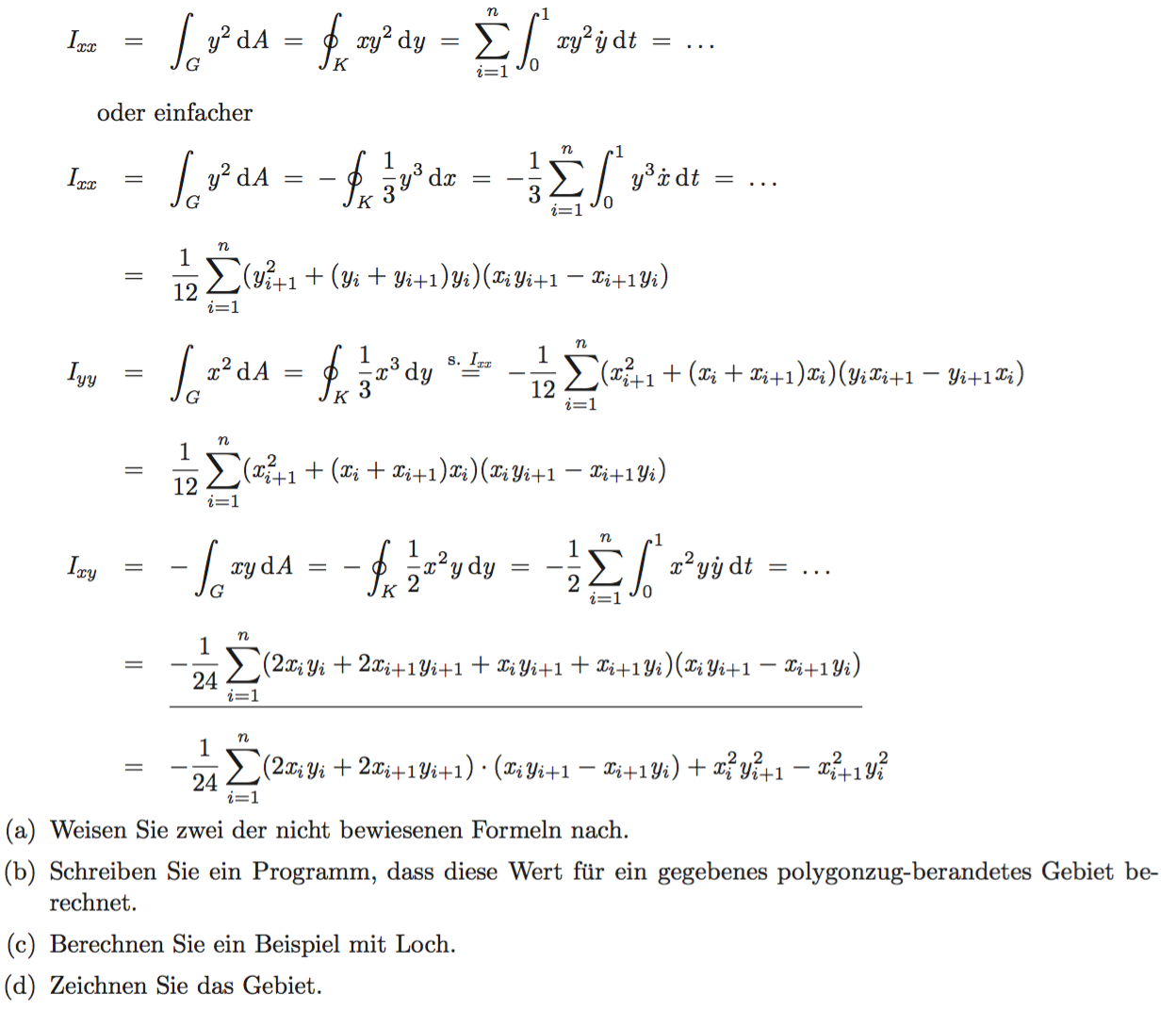

Bildschirmfoto 2016-03-14 um 23.21.20.png

Beschreibung:

Download

Dateiname:

Bildschirmfoto 2016-03-14 um 23.21.20.png

Dateigröße:

308.4 KB

Heruntergeladen:

272 mal

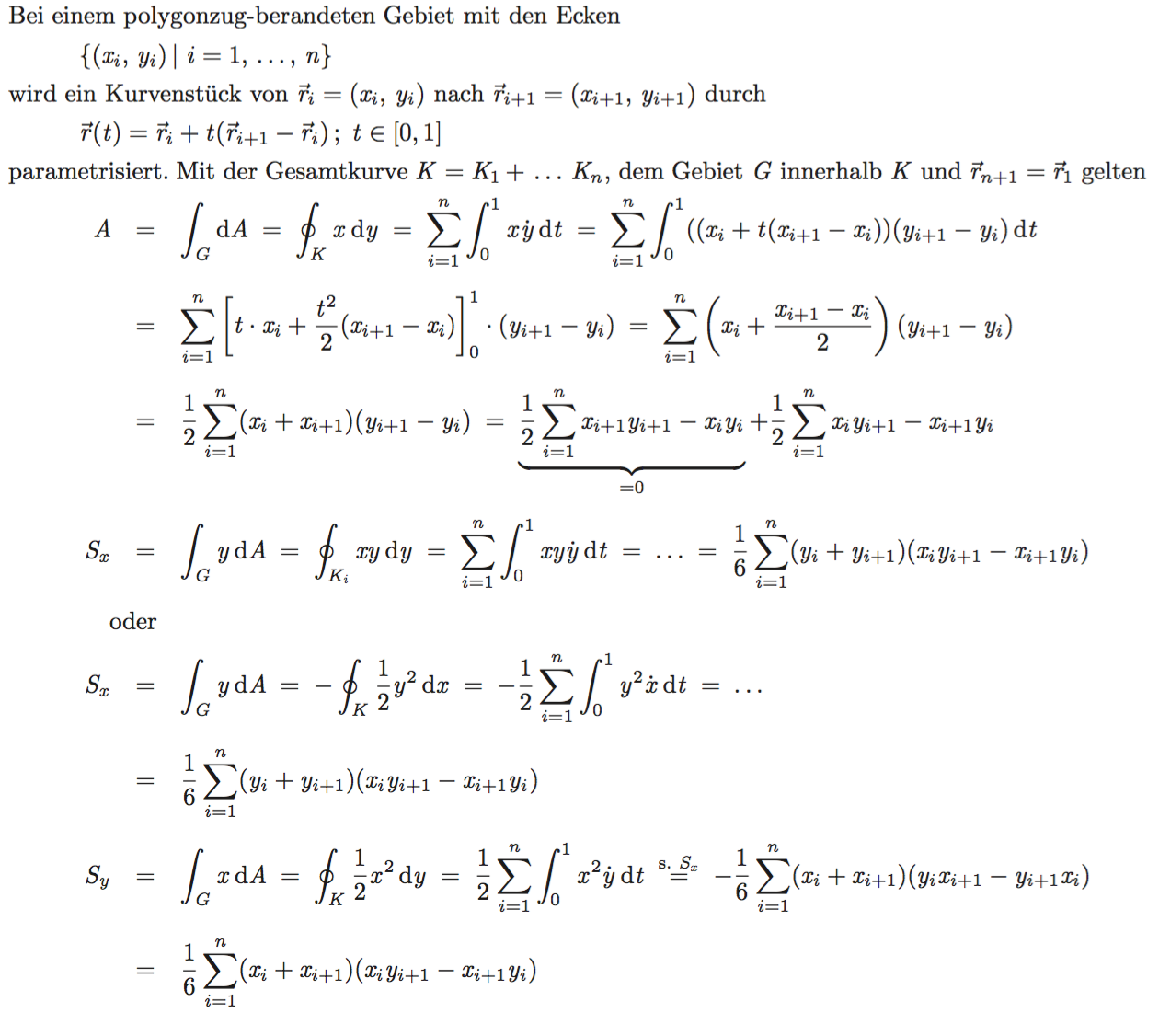

Bildschirmfoto 2016-03-14 um 23.21.03.png

Beschreibung:

Download

Dateiname:

Bildschirmfoto 2016-03-14 um 23.21.03.png

Dateigröße:

345.56 KB

Heruntergeladen:

331 mal
